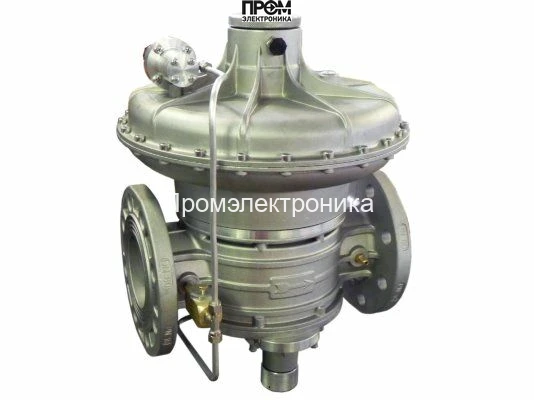

Регулятор давления газа Madas RBH09Z 120 — техническое описание

Регулятор давления газа Madas RBH09Z 120 разработан для стабильного поддержания рабочего давления в горелках котлов отопления и специализированных системах обогрева. Компактные габариты 31×31×43,5 см и прочная конструкция обеспечивают удобство монтажа и долговременную эксплуатацию в условиях промышленных и коммунальных котельных.

Ключевые технические характеристики

• Размеры: 31×31×43,5 см;
• Диапазон выходного давления: 1500–2500 мбар;
• Настройка сбросного клапана: 1500–3000 мбар;
• Максимальное входное давление: до 6900 мбар;
• Максимальное избыточное давление: 6000 мбар;
• ПЗК (пороговые значения): снижение 800–1700 мбар, превышение 1800–3300 мбар;
• Температурный диапазон эксплуатации: −40…+60 °C;
• Степень фильтрации: 50 мкм;
• Тип соединения: DN 80.

Функциональные особенности

RBH09Z 120 обеспечивает точную и повторяемую регулировку выходного давления в заданных пределах 1500–2500 мбар, что гарантирует равномерную подачу газа на горелочные устройства и снижает риск потери эффективности работы котла. Настройка сбросного клапана в диапазоне до 3000 мбар защищает систему от кратковременных пиков давления, а пределы ПЗК корректно настроены для реагирования как на понижение, так и на превышение рабочего давления.

Надёжность и эксплуатация

Допустимое входное давление до 6900 мбар и максимальное избыточное давление 6000 мбар позволяют регулятору выдерживать повышенные эксплуатационные нагрузки. Температурный диапазон от −40 до +60 °C делает устройство пригодным для эксплуатации в разных климатических условиях. Фильтрация 50 мкм предотвращает попадание крупных механических частиц в рабочие узлы, продлевая срок службы и снижая потребность в обслуживании.

Применение и монтаж

Регулятор предназначен для установки в газопроводах отопительных горелок с присоединением DN 80. Компактные габариты и понятные настройки облегчают монтаж, ввод в эксплуатацию и регулировку параметров под конкретные требования котельной установки.
