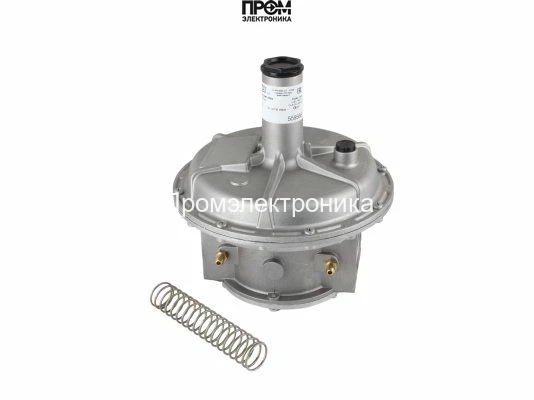

Регулятор давления газа Madas FC07 050 (арт. FC07 050)

Регулятор давления Madas FC07 050 — пружинный мембранный регулятор для систем газового сжигания и газораспределительных сетей с входным давлением до 1 бар. Модель предназначена для понижения и стабильного поддержания выходного давления в заданном диапазоне 55–100 мбар при изменениях входного давления и расхода. Встроенный фильтр задерживает частицы от 50 мкм, что повышает надежность работы узла.

Ключевые особенности

• Диапазон настройки выходного давления: 55–100 мбар (регулируется пружиной);
• Максимальное входное давление: до 1000 мбар (1 бар);
• Встроенный фильтр с порогом 50 мкм для защиты от загрязнений;
• Работа без внешнего питания — механический принцип действия на растяжении пружины;
• Присоединительные резьбовые отверстия Rp 2 и штуцеры для замеров рабочего и входного давления;
• Корпус из алюминия; комплектующие — сталь, алюминий, каучук;
• Температурный диапазон эксплуатации: от −40°C до +60°C;
• Доступ к регулировкам под съемной крышкой для сервисного обслуживания.

Конструкция и материалы

Корпус регулятора изготовлен из алюминиевого сплава, устойчивого к механическим воздействиям в рабочих условиях. Узлы, контактирующие с рабочей средой, выполнены из стали и каучука, что обеспечивает герметичность и долговечность при использовании природного и сжиженного газа, а также сухих инертных газов (воздух, азот). Мембранный механизм в сочетании с пружиной обеспечивает плавное поддержание установленного давления независимо от перепадов входа и изменения расхода.

Применение и монтаж

FC07 050 применим в газовых горелках, котельных установках и газораспределительных линиях с указанными параметрами давления. При монтаже рекомендуется обеспечить доступ к измерительным штуцерам и защиту регулятора от прямого воздействия агрессивных внешних факторов при установке на открытых площадках. Монтируется в помещениях зоны 2 по классификации взрывоопасных зон, с соблюдением требований безопасности к системам газоснабжения.

Преимущества при эксплуатации

• Стабильность выходного давления при изменениях входного давления и расхода;
• Защита от механических загрязнений благодаря встроенному фильтру;
• Простая настройка и обслуживание; доступ к регулировкам под съемной крышкой;
• Широкий температурный диапазон и использование для различных газообразных сред.
