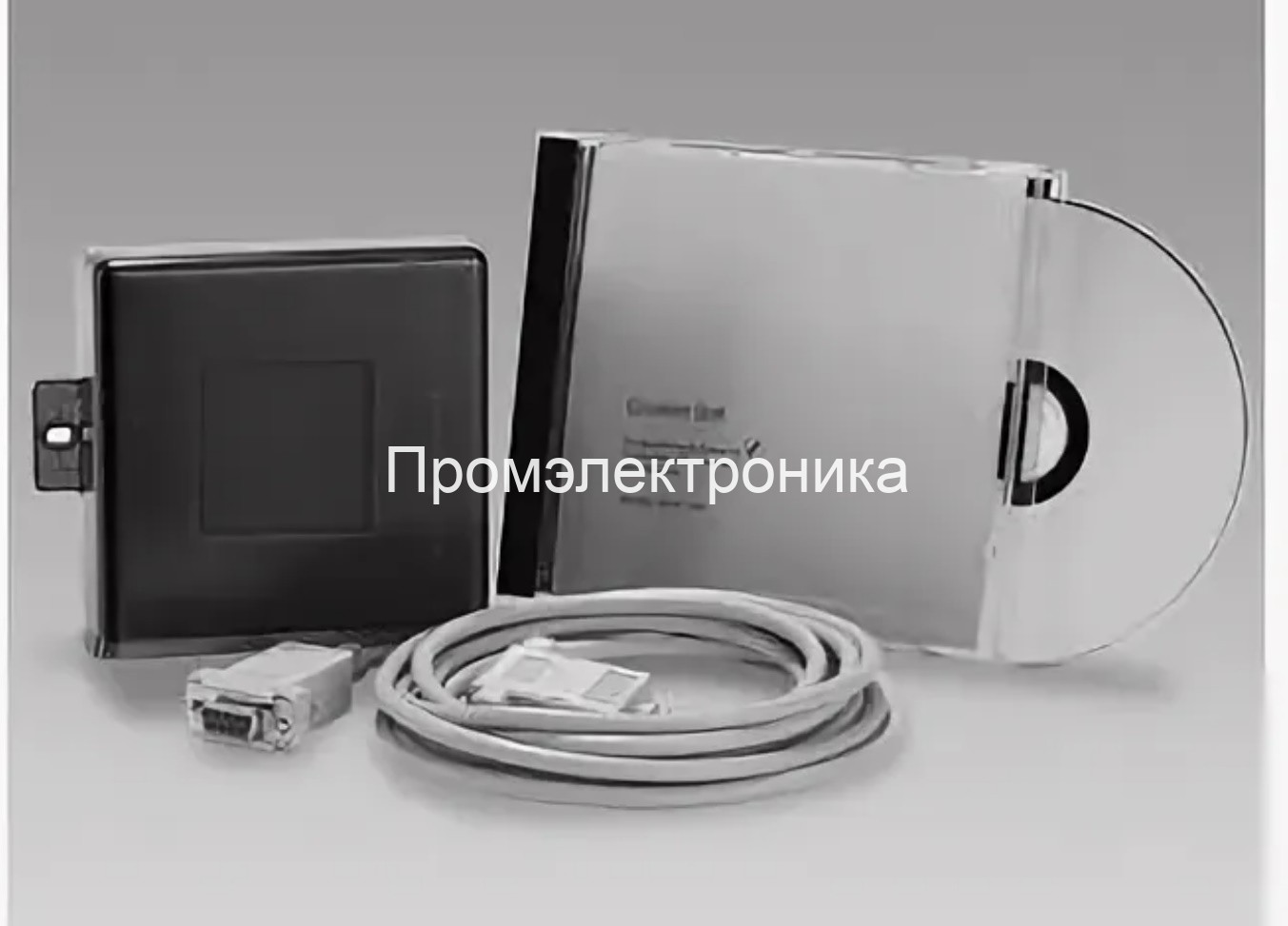

Оптоадаптер Kromschroder PCO 300

Техническое описание: Оптоадаптер Kromschroder PCO 300 (код 74960617)

Внимание: Оптоадаптер PCO 300 снят с производства. Актуальная модель для замены – Опто-адаптер с магнитным держателем Kromschroder PCO200, код 74960625.

Общее описание и назначение

Оптоадаптер Kromschroder PCO 300 представляет собой устройство, предназначенное для установления беспроводного соединения между персональным компьютером (ПК) и различными приборами управления Kromschroder. Это позволяет осуществлять диагностику, настройку параметров и считывание данных с оборудования без необходимости физического кабельного подключения к COM-порту компьютера. Связь между ПК и оптоадаптером PCO 300 реализуется по технологии Bluetooth.

Прибор совместим со следующим оборудованием Kromschroder при использовании соответствующего программного обеспечения BCSoft:

• Топочные автоматы BCU 3xx, BCU 4xx
• Регуляторы горения IC 40
• Системы управления горелками PFU 7хх
• Системы управления горелками PFA 7хх

Для корректной работы оптоадаптера PCO 300 с ПК необходимо выполнение следующих условий:

• Наличие установленного программного обеспечения BCSoft версии 3.6.8 или выше на ПК.
• Наличие интерфейса Bluetooth на ПК. В случае отсутствия встроенного модуля Bluetooth, возможно использование внешнего USB Bluetooth-адаптера.

Принцип работы и подключение

PCO 300 оснащен оптическим интерфейсом для связи с управляемым прибором и модулем Bluetooth для беспроводной передачи данных на ПК. При установке на оптический порт соответствующего устройства Kromschroder (например, BCU, PFU, IC), оптоадаптер считывает и передает данные на ПК, где они обрабатываются программой BCSoft.

Процесс установления соединения (кратко):

1. Активация PCO 300 нажатием кнопки «ON».
2. Настройка Bluetooth-соединения на ПК (при первом подключении): поиск устройства PCO 300, ввод PIN-кода (стандартный – 0000) и сопряжение.
3. Установка PCO 300 на оптический интерфейс управляемого прибора.
4. Запуск программного обеспечения BCSoft на ПК.
5. Выбор соответствующего COM-порта (виртуального, созданного Bluetooth-соединением) и типа интерфейса («Bluetooth») в настройках BCSoft для установления связи с прибором через PCO 300.

Технические характеристики

Оптоадаптер PCO 300:

• Интерфейс Bluetooth:
  • Версия: Bluetooth 1.1/Class 2
  • Диапазон действия: приблизительно 10 метров
  • Профиль: Serial Port Profile (SPP)
• Инфракрасный (IR) интерфейс:
  • Скорость передачи данных: 2400 бод
  • Формат данных: 8N1 (8 бит данных, без проверки четности, 1 стоп-бит)
• Эксплуатационные параметры:
  • Продолжительность непрерывной работы от аккумулятора: около 7 часов
  • Время автоматического перехода в режим готовности (standby) при отсутствии соединения: 5 минут
  • Диапазон рабочей температуры окружающей среды: от 0 °C до +50 °C
  • Диапазон температуры окружающей среды при зарядке: от 0 °C до +40 °C
  • Удерживающая сила на оптическом интерфейсе: > 17 H
• Питание:
  • Тип аккумулятора: NiMH (Никель-металл-гидридный)
  • Параметры аккумулятора: 2,4 В / 600 мАч
  • Индикация состояния:
    • Зеленый светодиод POWER: горит – прибор включен; мигает с частотой 1:1 – аккумулятор разряжен.
    • Красный светодиод CHARGE (может быть желтым): горит во время зарядки (при быстрой зарядке); мигает в соотношении 7:1 при переключении на медленную (капельную) зарядку.
• Габаритные размеры и вес:
  • Ширина: 50 мм
  • Высота: 72 мм
  • Глубина: 29 мм
  • Диаметр линзы оптического интерфейса: 26 мм
  • Вес: 130 г

Зарядное устройство (входит в комплект поставки):

• Входное напряжение: 100 – 240 В переменного тока
• Выходное напряжение: 7,5 В постоянного тока
• Разъем: DC connector, 3,5 мм (внешний диаметр) / 1,3 мм (внутренний диаметр), полярность "+" в центре.
• Время зарядки:
  • Приблизительно 2,5 часа (стандартная зарядка).
  • Приблизительно 4 часа (в случае полной разрядки аккумулятора).

Комплект поставки

• Оптоадаптер PCO 300
• Зарядное устройство
• CD-ROM с программным обеспечением BCSoft (актуальную версию ПО рекомендуется загружать с официального сайта Docuthek).

Информация о снятии с производства и замене

Оптоадаптер Kromschroder PCO 300 (код 74960617) снят с производства.

В качестве современной замены предлагается Опто-адаптер с магнитным держателем Kromschroder PCO200, код 74960625. Данная модель обеспечивает аналогичный функционал по связи ПК с приборами Kromschroder, но использует проводное USB-подключение к ПК вместо Bluetooth и оснащена магнитным держателем для более удобной фиксации на оборудовании. PCO200 также работает с программным обеспечением BCSoft.
