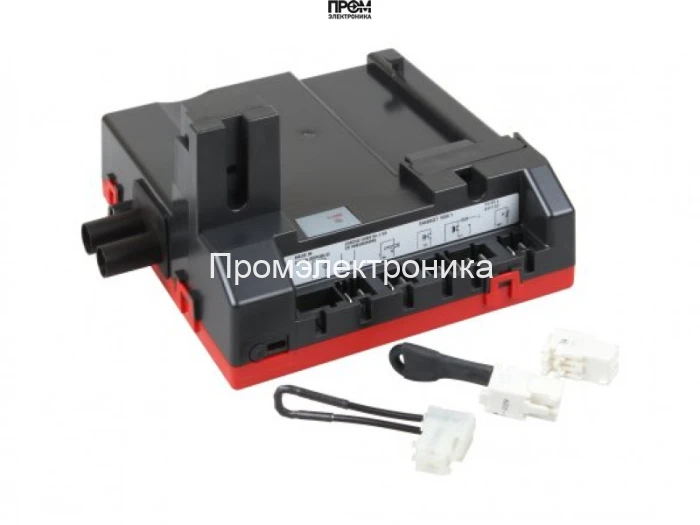

Менеджер горения Viessmann S4564QT1006 (Арт: 7823803)

Описание: Топочный автомат Honeywell S4564QT1006, применяемый в напольных атмосферных котлах Viessmann, представляет собой специализированный блок управления горением, спроектированный для надежного контроля запальников, системы зажигания и контроля наличия пламени. Устройство обеспечивает последовательность операций поджига, контроля и аварийного отключения в соответствии с заданными временными параметрами.

Ключевые характеристики

• Питание: 230/240 В, 50/60 Гц.
• Предохранительное время: 55 секунд.
• Элементы в комплекте: индикатор пламени, разъемы для подключения, интегрированный трансформатор поджига.
• Кнопка ручного перезапуска: оперативное восстановление автоматики при срабатывании защиты.
• Поддерживаемые разъемы: 2-контактный разъем №34 (5171505), разъем №111 (7271649), разъем 9558071.
• Производитель: Viessmann (модель Honeywell S4564QT1006).

Функциональные возможности

Менеджер горения контролирует последовательность поджига и проверку устойчивости пламени с использованием встроенного индикатора, а также управляет трансформатором поджига для обеспечения стабильного искрового зажигания. Автоматика реализует временные интервалы безопасности: подача топлива, ожидание розжига, проверка наличия пламени и переход в защитный режим при отсутствии сигнала. Наличие предохранительного времени 55 секунд минимизирует риск ложных срабатываний при кратковременных нарушениях процесса горения.

Совместимость и подключение

Блок оснащен стандартными интерфейсами для быстрого подключения к системам котла: предусмотрены места для 2-контактного разъема №34 (5171505), разъема №111 (7271649) и разъема 9558071. Интегрированный трансформатор упрощает монтаж и снижает количество внешних компонентов. Для корректной работы требуется питание 230/240 В с частотой 50/60 Гц.

Надежность и обслуживание

Конструкция устройства предусматривает удобный доступ к кнопке ручного перезапуска и визуальному индикатору пламени, что ускоряет диагностику и обслуживание на объекте. Использование оригинальных разъемов и встроенного трансформатора обеспечивает стабильную работу и упрощает замену при необходимости.

Арт. 7823803 — оригинальная модель S4564QT1006 для точной интеграции в отопительные контуры с атмосферными горелками.
