Техническое описание электромагнитного привода Kromschroder MB 7NW3 (74923034)

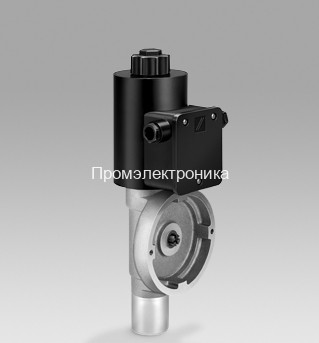

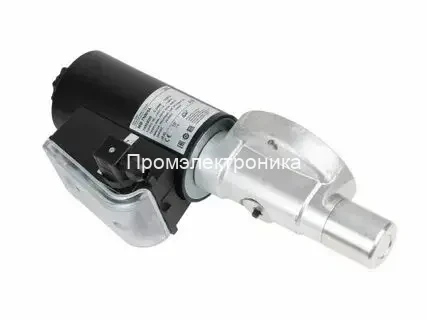

Электромагнитный сервопривод Kromschroder MB 7NW3 с артикулом 74923034 представляет собой высокотехнологичное устройство, разработанное для автоматизации управления потоками воздуха и дымовых газов в промышленных установках. Этот привод является ключевым компонентом для дисковых затворов серии BVHM и обеспечивает исключительную надежность и точность в работе.

Компания Промэлектроника является официальным дилером продукции Kromschroder, предлагая своим клиентам только оригинальное оборудование, полную техническую поддержку и гарантийное обслуживание.

Область применения и назначение

Основное назначение сервопривода MB 7 — это управление дисковым затвором BVHM. Данная комбинация оборудования широко используется для регулирования потоков газа и воздуха с температурой до 450°C на промышленных горелках, работающих в импульсном режиме. Благодаря огромному рабочему ресурсу, привод идеально подходит для систем, требующих большого количества рабочих циклов.

Привод обеспечивает перемещение диска затвора в положения "открыто" или "закрыто" через специальную муфту сцепления. Важнейшей функцией безопасности является автоматическое закрытие затвора при пропадании напряжения питания, что предотвращает неконтролируемую подачу воздуха в печь и повышает безопасность всей системы.

Ключевые особенности и преимущества

• Высокое быстродействие: Модель MB 7N (к которой относится данный привод) отличается быстрым открытием (менее 1 секунды) и быстрым закрытием (менее 1 секунды). Это критически важно для систем, требующих немедленной реакции исполнительных механизмов, например, для отсечки или быстрого розжига.
• Надежность и долговечность: Приводы рассчитаны на огромное количество переключений, что гарантирует долгий срок службы даже в условиях интенсивной эксплуатации. Ресурс работы в связке с затвором BVHM варьируется от 1 000 000 до 5 000 000 срабатываний в зависимости от диаметра затвора и перепада давления.
• Точная настройка расхода: Конструкция привода предусматривает возможность точной и независимой настройки минимального (Qmin) и максимального (Qmax) расхода с помощью регулировочных гаек. Заводская настройка предполагает диапазон от 0° (полностью закрыто) до 90° (полностью открыто), который может быть изменен пользователем.
• Визуальный контроль: Наличие указателя положения диска затвора на обратной стороне привода позволяет оператору в любой момент визуально определить текущее состояние затвора (открыт или закрыт).
• Высокая степень защиты: Корпус привода имеет степень защиты IP 65, что означает полную пыленепроницаемость и защиту от струй воды с любого направления. Это позволяет эксплуатировать привод в сложных промышленных условиях.

Технические характеристики

• Артикул: 74923034
• Тип привода: Электромагнитный сервопривод, быстрого открытия и закрытия (MB 7N).
• Совместимость: Предназначен для установки на дисковые затворы Kromschroder BVHM номинальным диаметром от DN 40 до DN 100.
• Напряжение питания: 230 В переменного тока, +10/-15%, 50/60 Гц.
• Потребляемая мощность: 100 Вт.
• Электрическое подключение: Клеммная коробка, обеспечивающая надежное и защищенное подключение.
• Температура окружающей среды: от -20°C до +60°C. Длительная эксплуатация при повышенных температурах может сократить срок службы эластомеров.
• Температура рабочей среды (при использовании с BVHM):
  • До +250°C в стандартном исполнении.
  • До +450°C при использовании специальной теплозащитной пластины (артикул 74921670).
• Максимальное давление на входе (pu): 150 мбар (2.18 psig).
• Страна происхождения: Германия (DE).

Монтаж и эксплуатация

Монтаж и ввод в эксплуатацию должны производиться только квалифицированным персоналом в соответствии с действующими нормами и предписаниями. Работы, связанные с электричеством, должны выполняться только электриками с соответствующей квалификацией.

Основные требования к монтажу:

• Монтажное положение: Электромагнитный привод можно устанавливать в любом положении от вертикального до горизонтального. Установка приводом вниз не допускается.
• Электроподключение: Необходимо использовать термостойкий кабель (рассчитанный на температуру >90°C) с максимальным поперечным сечением 2,5 мм². Рекомендуется использование кабельных наконечников.
• Условия эксплуатации: Следует избегать попадания на прибор прямых солнечных лучей, воздействия солевого тумана или оксидов серы. Максимальная высота установки — 2000 м над уровнем моря.
• Безопасность: Во время работы поверхность привода может нагреваться до 85°C. Перед проведением любых работ необходимо полностью обесточить оборудование.

Заказ и консультация

Для приобретения электропривода Kromschroder MB 7NW3 (74923034), а также для получения подробной технической консультации, подбора сопутствующего оборудования и аксессуаров, обращайтесь к специалистам компании Промэлектроника. Мы поможем вам найти оптимальное решение для ваших задач.
