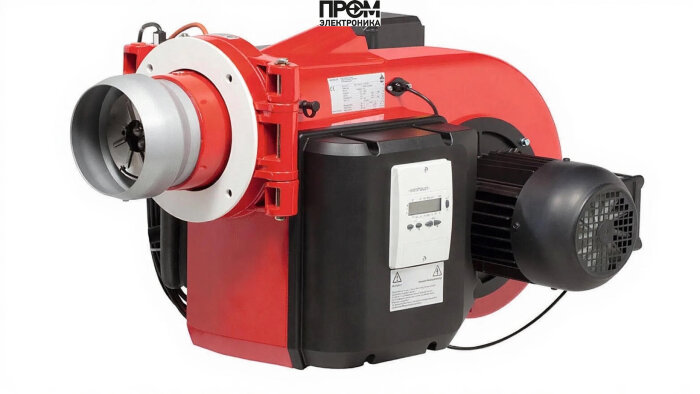

Мазутная горелка Weishaupt WM-S 10/4-A, исп. T — техническое описание

Техническое описание предназначено для инженеров по эксплуатации и проектировщиков котельных. Горелка Weishaupt WM-S 10/4-A — трёхступенчатое промышленное решение для мазутных котлов с диапазоном мощности 300–1120 кВт. Конструкция и системы управления оптимизированы под надёжную длительную работу при противодавлении от -2 до 7 мбар и температуре окружающей среды от -10 до +40 °C.

Ключевые параметры

• Вид топлива: мазут
• Диапазон мощности: 300–1120 кВт
• Расход топлива: 25–94 кг/ч
• Электропитание: 220 В / 380 В
• Длина пламенной трубы: 158 мм
• Электродвигатель: 1500 Вт
• Уровень шума: 83 дБ
• Вес/габариты: 77 кг, 81.7 × 68.8 × 44.5 см

Конструкция и основные узлы

Конструктивно горелка состоит из модульных блоков для быстрой диагностики и обслуживания. Ниже перечислены основные составляющие, их назначение и типичные параметры эксплуатации:

• Топливный насос — подаёт мазут под заданным давлением к форсунке, обеспечивает стабильную подачу при расходе 25–94 кг/ч; рассчитан на длительную работу с фильтрацией и подогревом топлива.
• Форсунки — формируют факел; используются сменные калиброванные распылители под конкретные режимы мощности и вязкость топлива.
• Датчик пламени — контролирует наличие факела и передаёт сигнал в систему безопасности, обеспечивает мгновенную остановку при пропаже пламени.
• Топочный автомат — логический блок управления ступенчатым режимом, реализует алгоритмы розжига, контроля и защитного отключения.
• Трансформатор розжига — генерирует искровой разряд для поджига топлива; рассчитан на длительные циклы включения/выключения.
• Реле давления — контролирует наддув/противодавление в топке, интегрируется с автоматикой для поддержания безопасного режима.
• Сервопривод — механический исполнитель для регулировки положения клапана и ступеней подачи топлива; обеспечивает точность переходов между режимами.
• Клапан — запорный элемент топливной магистрали с быстрым откликом, выполнен из коррозионностойких материалов.
• Электроды — обеспечивают устойчивый розжиг и контроль искрового интервала; эксплуатируются в условиях повышенной температуры и кислотности топлива.

Эксплуатация и обслуживание

• Регулярная проверка и чистка форсунок и фильтров — ключ к стабильному расходу и качеству распыла.
• Периодическая диагностика датчика пламени, трансформатора розжига и реле давления — предотвращает аварийные остановы.
• Профилактическая ревизия сервопривода и клапанов — обеспечивает точное управление ступенями и снижает износ.
• Рекомендовано использование оригинальных запасных частей Weishaupt для соответствия номинальным параметрам и снижению выбросов.

Применение и преимущества

• Подходит для паровых и водогрейных котлов среднего и крупного класса.
• Трёхступенчатая система управления — экономия топлива при переменных нагрузках.
• Модульная конструкция упрощает интеграцию в существующие котельные и ускоряет обслуживание.
• Соответствие промышленным требованиям и высокая надёжность благодаря компонентам немецкого изготовления.

Данное описание отражает техническое назначение и состав горелки Weishaupt WM-S 10/4-A и предназначено для проектных спецификаций, тендерной документации и эксплуатационных регламентов.
