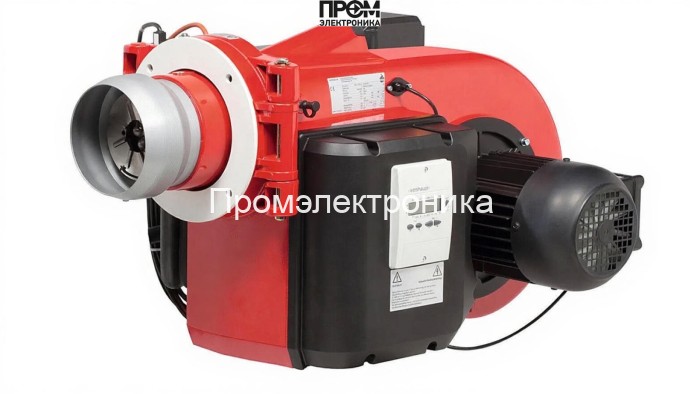

Техническое описание: мазутная горелка Weishaupt WM-S 10/1-A (исп. Z)

Предлагаем компактное техническое описание горелки Weishaupt WM-S 10/1-A, исп. Z, ориентированное на инженеров и сервисные службы. Текст подготовлен с упором на эксплуатационные параметры, состав узлов и ключевые требования по установке и обслуживанию в соответствии с современными SEO-стандартами 2026 года для запросов: «мазутная горелка», «Weishaupt WM-S», «горелочное оборудование», «энергоэффективность котельной».

Ключевые технические параметры

• Мощность: 100–450 кВт
• Расход топлива: 8–38 кг/ч
• Длина пламенной трубы: 128 мм
• Питание: 220/380 В; электродвигатель привода 900 Вт
• Диапазон противодавления: −2…+7 мбар
• Рабочая температура: −10…+40 °C; масса ~70 кг

Состав основных узлов и их функции

Конструктивно горелка сформирована из модульных элементов, обеспечивающих стабильное горение и защиту автоматики. В состав входят следующие узлы:

• Топливный насос — обеспечивает стабильную подачу мазута с требуемым давлением и производительностью, критичен для точности дозирования.
• Форсунки — распыляют мазут в камеру смешения; выбор сопла определяет диапазон мощности и характер факела.
• Датчик пламени — позволяет надежно фиксировать наличие пламени и блокировать подачу топлива при его отсутствия.
• Топочный автомат — контролирует последовательность разжига, безопасность и двухступенчатую логику работы.
• Трансформатор розжига — формирует искровой разряд для поджига топлива в камере; рассчитан на ресурс в условиях промышленной эксплуатации.
• Реле давления — следит за давлением в топливной магистрали и защищает систему от гидравлических аномалий.
• Сервопривод (серво-привод) — регулирует положение заслонок и дозирующих механизмов для оптимизации воздушно-топливной смеси.
• Клапан — запорный/предохранительный элемент на линии топлива, обеспечивающий аварийную остановку подачи.
• Электроды — рабочие элементы розжига и контроля пламенного разряда, выполнены с учетом длительного межсервисного периода.

Эксплуатация и сервис

• Регламент: проверка форсунок и состояния электродов — не реже одного сезона эксплуатации.
• Диагностика топочного автомата и датчика пламени — после каждого сезонного пуска.
• Настройка сервопривода и проверка реле давления — при вводе в эксплуатацию и при изменении параметров котла.
• Рекомендовано использовать фильтрацию и подогрев мазута в холодный период для продления ресурса топливного насоса и форсунок.

Вывод

Weishaupt WM-S 10/1-A — сбалансированная мазутная горелка для промышленных и коммунальных котельных, сочетающая модульную конструкцию, простоту сервисного обслуживания и стабильность параметров горения. Корректная настройка форсунок, регулярная проверка датчика пламени, трансформатора розжига и топочного автомата обеспечат надежную и экономичную работу в диапазоне 100–450 кВт.
