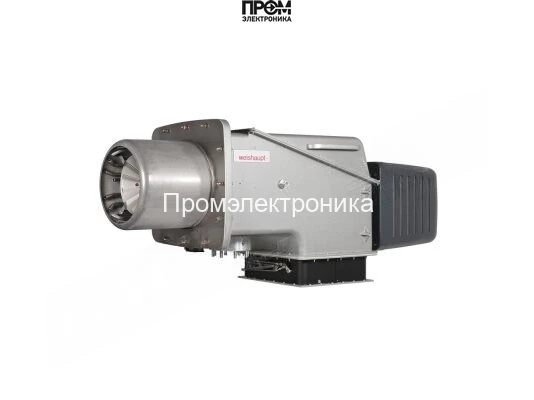

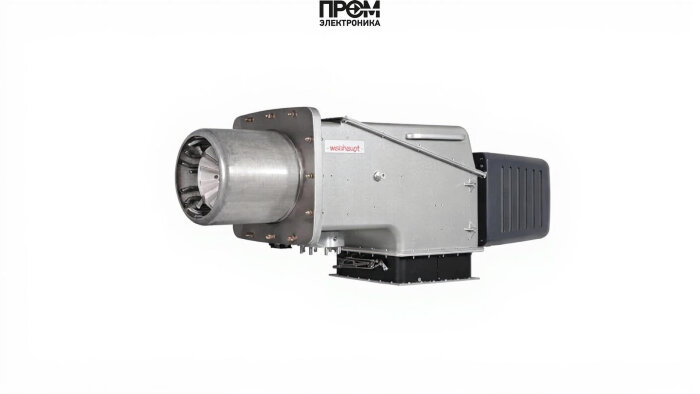

Мазутная горелка Weishaupt WKMS 70/3-A, исп. ZMH — техническое описание и конструктивный состав

Данный документ представляет собой техническое описание мазутной горелки Weishaupt WKMS 70/3-A (исп. ZMH) с акцентом на конструктивные узлы, функциональные интерфейсы и эксплуатационно-ремонтные мероприятия. Описание ориентировано на инженеров теплотехников и сервисные организации, использует терминологию 2026 года с учётом современных требований по энергоэффективности, цифровой диагностике и снижению выбросов NOx. Все ключевые элементы горелки указаны отдельно для упрощения интеграции в системы автоматизации котельной.

Конструктивные узлы и основные компоненты

Горелка выполнена в модульном исполнении; основные детали, формирующие рабочий цикл горения и обеспечения безопасности, перечислены ниже:

• Топливный насос — высоконапорный насос подачи мазута с регулируемой частотой вращения и встроенной системой контроля протока для стабильного пульсационно-ровного распыления.
• Датчик пламени — оптический/ионный сенсор с цифровым выходом для мониторинга наличия пламени и передачи состояния в менеджер горения.
• Топочный автомат — управляющий модуль (Burner Management Unit) с алгоритмами двухступенчатого и электронного модулируемого управления, логикой безопасности и интерфейсами Modbus/OPC UA для интеграции в SCADA.
• Трансформатор розжига — высоковольтный блок для создания стабильной искровой дуги при инициализации рабочего цикла; рассчитан на длительные интервалы пусков и автоматическую диагностику пробоя.
• Реле давления — механико-электрический защитный орган, контролирующий давление топлива в отводящем тракте и обеспечивающий аварийное прерывание подачи при выходе параметров за пределы допустимых.
• Форсунки — сменные распылительные сопла с возможностью настройки угла и диаметра распыла под заданный класс мазута и рабочее давление.
• Сервопривод — электропривод дозирования воздуха и топлива с повышенной точностью позиционирования, обеспечивающий синхронизацию подачи в двухступенчатом и модулируемом режимах.
• Клапан — электромагнитный запорный клапан безопасности в системе топлива, интегрированный с блоком аварийных остановов и с ручной разблокировкой для сервисных работ.
• Электроды — набортные электроды розжига и ионизационного контроля, выполненные из жаропрочных сплавов с быстрым доступом для замены и регулировки.

Функциональные особенности и интеграция

• Модуль управления обеспечивает автоматическую последовательность розжига, перехода на рабочую ступень и аварийные блокировки по сигналам датчиков (пламя, давление, температура).
• Поддержка электронного модулирования мощности для оптимизации тепловой нагрузки и минимизации расхода топлива при переменной нагрузке.
• Интерфейсы для удалённой телеметрии и предиктивной диагностики: сбор данных о состоянии насоса, трансформатора розжига, реле давления и сервоприводов для анализа и планирования ТО.
• Конструкция форсунки и соплового узла оптимизирована для равномерного распыла и минимизации отложений при работе с вязкими сортами мазута.

Рекомендации по обслуживанию и безопасности

• Периодическая проверка топливного насоса и фильтров — замена фильтрующего элемента согласно условиям эксплуатации, не реже одного раза в квартал при круглосуточной работе.
• Контроль работоспособности датчика пламени и трансформатора розжига при каждом плановом пуске; проверка искрового зазора и состояния электродов.
• Диагностика топочного автомата: проверка логики блокировок, актуализация ПО и проверка обмена по Modbus/OPC UA раз в полгода.
• Проверка и калибровка реле давления и сервоприводов — обеспечение точности управления подачей топлива и воздуха.
• Визуальный осмотр клапанов и форсунок — чистка или замена при обнаружении деградации распыла или протечек.

В заключение: Weishaupt WKMS 70/3-A — промышленная мазутная горелка, спроектированная для высокой надёжности, адаптации к цифровым системам управления и экономичной эксплуатации. Комплексный набор компонентов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает гибкость интеграции в современные котельные решения и соблюдение требований энергоэффективности и экологических лимитов 2026 года.
