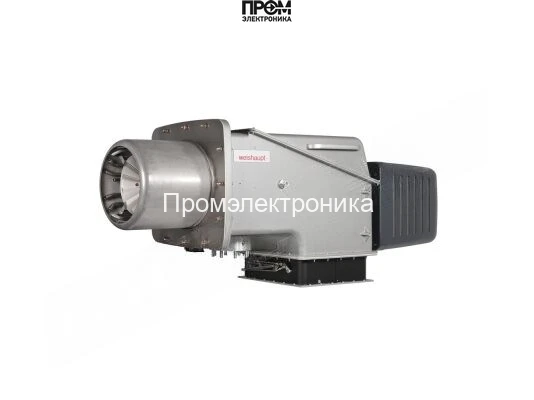

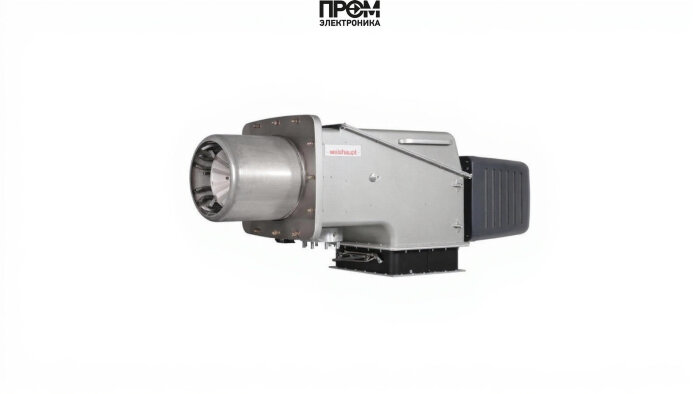

Мазутная горелка Weishaupt WKMS 70/1-B, исп. ZM

Мазутная горелка Weishaupt WKMS 70/1‑B — техническое описание и ключевые эксплуатационные параметры

Представленный узел разработан для длительной непрерывной эксплуатации в паровых и водогрейных котлах, теплогенераторах и технологических установках. Конструкция ориентирована на повышенную надёжность, простоту сервисного обслуживания и соответствие современным требованиям энергоэффективности и экологического контроля (низкий уровень NOx при корректной настройке).

Конструкция и состав основных узлов

• Топливный насос — обеспечивает подачу мазута в заданном диапазоне расхода (160–686 кг/ч) под рабочим давлением, снабжён обратными клапанами и фильтрами грубой и тонкой очистки.
• Датчик пламени (сенсор контроля сгорания) — оптический/ионный элемент для непрерывного контроля устойчивости пламени и передачи сигнала в шкаф управления.
• Топочный автомат (менеджер горения) — микропроцессорная система управления розжигом, модуляцией мощности, диагностикой и интеграцией с внешними системами управления.
• Трансформатор розжига — высоковольтный блок, обеспечивающий стабильный искровой/электродный розжиг при пусковых режимах.
• Реле давления — устройство контроля давления воздуха/топлива в тракте, обеспечивает блокировки при отклонениях и защиту от аварий.
• Форсунки (головки распыла) — рассчитаны на вязкие сорта мазута, совместимы с подогревом топлива; конструкция с предохранительным затвором исключает утечки.
• Сервопривод — исполнительный механизм для регулирования заслонок и модуляции подачи воздуха/топлива, обеспечивает точную динамику изменения нагрузки.
• Клапан (электромагнитный/регулирующий) — аварийное и регулирующее перекрытие топливоподачи, взаимодействует с системой предохранительных блокировок.
• Электроды — элементы розжига и ионизационного контроля пламени, выполнены из стойких к температуре и коррозии материалов.

Ключевые технические параметры

• Мощность: 1 800–7 700 кВт.
• Расход топлива: 160–686 кг/ч.
• Электропитание: 220–230 В; потребляемая мощность — 746 Вт.
• Шум: до 82 дБ; масса: 300 кг; габариты: 210.7 × 72.5 × 97.8 см.
• Рабочая температура окружающей среды: −10…+40 °C.

Эксплуатация и техобслуживание

• Рекомендуется регулярная проверка топливного насоса, фильтров и форсунок, калибровка сервоприводов и тестирование датчика пламени.
• Профилактика трансформатора розжига и электродов — контроль искрового зазора и изоляции.
• Проверка реле давления и работоспособности клапанов в рамках планового техобслуживания для предотвращения аварийных ситуаций.

Горелка Weishaupt WKMS 70/1‑B представляет собой модульное, сервисно‑ориентированное решение для промышленных тепловых установок, обеспечивающее баланс производительности, безопасности и соответствия современным требованиям энергоэффективности и эмиссии. При проектировании систем рекомендуется учитывать специфику топлива (вязкость ≤ 50 мм2/с при 100 °C) и предусмотреть подогрев топливного тракта при необходимости.
