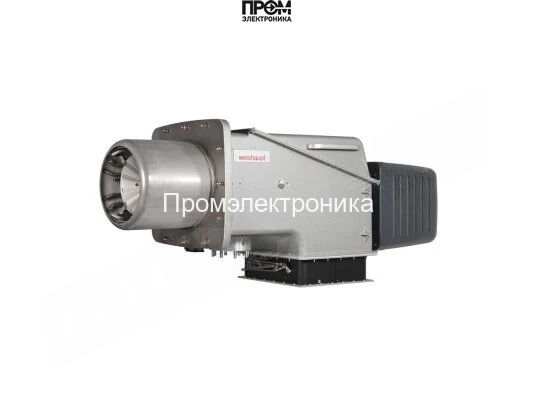

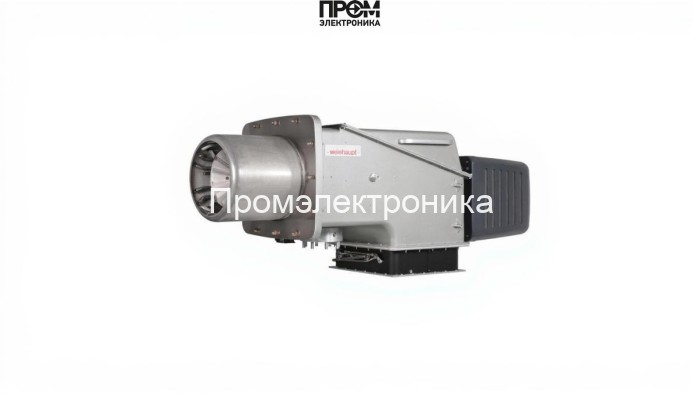

Мазутная горелка Weishaupt WKMS 50/1‑B, исп. ZM — техническое описание

Предлагаем техническое описание мазутной горелки Weishaupt WKMS 50/1‑B (арт. 27350301) для проектировщиков и сервисных инженеров. Горелка разработана для промышленных котлов мощностью 1012–4000 кВт, обеспечивает устойчивое распыление и стабилизацию пламени при работе с мазутами средней и высокой вязкости. Конструкция ориентирована на надежность, простоту обслуживания и соответствие современным требованиям по экономии топлива и снижению выбросов.

Состав основных узлов

• Топливный насос — обеспечивает постоянное давление подачи мазута, снабжен фильтрацией и обратным клапаном для предотвращения гидроударов.
• Форсунки — форсуночный блок с электромагнитным затвором, обеспечивает точное распыление и быстрый перекрывающий отклик при остановке.
• Трансформатор розжига — генерация стабильной искры для надежного поджига топлива в различных режимах работы.
• Электроды — контроль качества искрообразования и контроль устойчивости розжига.
• Датчик пламени — оптический/ионный датчик для мгновенного подтверждения наличия горения и передачи сигнала в управляющий блок.
• Топочный автомат (менеджер горения) — цифровой контроллер с алгоритмами модуляции, диагностикой и интерфейсами для интеграции в АСУ ТП.
• Реле давления — мониторинг давления в топливной системе и аварийная блокировка при отклонениях.
• Клапан — управляющий клапан подачи топлива и аварийный перекрывающий клапан с быстрым срабатыванием.
• Сервопривод — электромеханический узел для точной дозировки подачи воздуха и топлива при модулируемом управлении.

Принцип работы и управление

WKMS 50/1‑B сочетает прогрессивную схему подачи топлива с возможностью электронномодулируемого управления. Топливный насос и сервопривод работают в связке с топочным автоматом, который по сигналам датчика пламени и реле давления корректирует подачу форсунок и положение клапанов. Трансформатор розжига и электроды обеспечивают стабильный старт, а цифровая логика контроллера минимизирует расход мазута при переходных режимах.

Технический сервис и эксплуатация

• регулярная проверка форсунок и очистка фильтров;
• контроль состояния электродов и трансформатора розжига;
• тестирование датчика пламени и калибровка топочного автомата;
• проверка реле давления и герметичности клапанов;
• сервисный осмотр топливного насоса и узлов подогрева.

Горелка Weishaupt WKMS 50/1‑B оптимальна для промышленных котельных, ТЭЦ и технологических паровых установок, где требуются высокая надежность, точное регулирование и соответствие современным экологическим нормам.
