Weishaupt RMS 70/2‑A (исп. ZM) — техническое описание и состав узлов

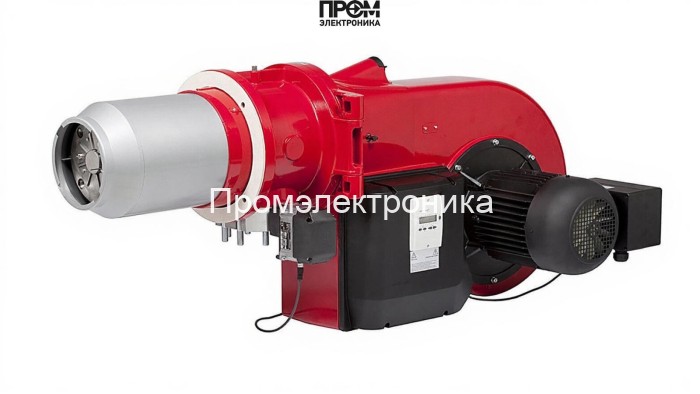

Мазутная горелка Weishaupt RMS 70/2‑A в морском исполнении ZM предназначена для длительной промышленной работы на тяжёлых жидких топливах. Конструкция ориентирована на надёжность при больших тепловых нагрузках, минимизацию простоев и удобство сервисного обслуживания. Ниже представлено структурированное техническое описание с перечислением ключевых узлов и их функционального назначения.

Ключевые технические параметры

• Мощность: 2 000–10 900 кВт;
• Расход топлива: 180–970 кг/ч;
• Длина пламенной трубы: 415 мм;
• Питание: 220/380 В;
• Электродвигатель привода вентилятора: 24 кВт;
• Вес: 310 кг; габариты: 178.3×132.6×107.5 см;
• Противодавление: −2…22 мбар; рабочая температура: −10…+40 °C.

Состав и функции основных узлов

• Топливный насос — обеспечивает стабильную подачу мазута под требуемым давлением, поддерживает режим форсунок и быстросрабатывающие переходы между ступенями мощности.
• Форсунки — формируют факел, подбираются по типоразмеру и давлению для обеспечения оптимального распыла и полного сгорания при заданном расходе.
• Датчик пламени — обеспечивает непрерывный контроль наличия факела; в сочетании с системой управления предотвращает подачу топлива при пропадании горения.
• Топочный автомат — блок управления последовательностью пуска, контроля и защиты; реализует логику двухступенчатого режима и коммутацию защитных цепей.
• Трансформатор розжига и электроды — формируют искровой импульс для надёжного поджига топливной смеси; электроды выполнены для длительного ресурса в условиях мазутного факела.
• Реле давления — следит за давлением в топливной магистрали, блокирует подачу топлива при отклонениях и сигнализирует о неисправностях.
• Сервопривод — дозирует положение клапана или заслонки, обеспечивает точное регулирование расхода и переход между ступенями работы.
• Клапан — запорный элемент в топливной линии, обеспечивает герметичность и безопасность при остановках и авариях.

Эксплуатация, безопасность и сервис

• Регулярная проверка форсунок, насоса и датчика пламени — критична для поддержания КПД и снижения выбросов.
• Плановое тестирование топочного автомата и реле давления обеспечивает надёжную защиту котельной установки.
• Своевременная диагностика трансформатора розжига и состояния электродов уменьшает число ложных отключений при розжиге.

Weishaupt RMS 70/2‑A (ZM) сочетает проверенные узлы и современную автоматику, что делает её оптимальным выбором для промышленных и судовых котельных, где важны надёжность, точность регулирования и безопасность эксплуатации.
