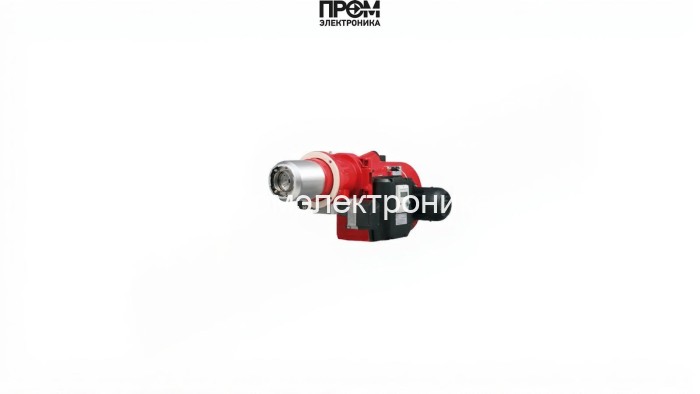

Мазутная горелка Weishaupt RMS 70/1-A, исп. ZM — техническое описание и состав узлов

Предлагаемое решение — промышленная мазутная горелка Weishaupt RMS 70/1-A (исполнение ZM, арт. 21270402) — предназначена для устойчивой работы в диапазоне мощности 2025–8750 кВт при расходе топлива 180–970 кг/ч. Конструкция рассчитана на эксплуатацию в условиях повышенного противодавления камеры сгорания (от −2 до +20 мбар) и обеспечивает степень защиты IP54. Ниже дано сжато и структурировано техническое описание, ориентированное на инженеров и специалистов по обслуживанию.

Ключевые технические параметры

• Топливо: мазут (вязкость до 50 мм²/с при +100 °C).
• Мощность: 2025–8750 кВт.
• Расход: 180–970 кг/ч.
• Электропитание: 380 В; электродвигатель вентилятора: 14000 Вт.
• Длина пламенной трубы: 417 мм; тип пламенной трубы: стандартная.
• Класс защиты корпуса: IP54; масса: 310 кг; габариты: 178.5×127.5×107.5 см.

Состав основных узлов горелки

• Топливный насос — обеспечивает стабильное дозирование мазута и поддержание рабочего давления в системе; допускает работу в составе насосной станции с подогревом.
• Форсунки (распылитель) — специализированные сопла для мазута тип S, обеспечивают необходимую дисперсию и оптимальное смешение с воздухом.
• Клапан и электромагнитные клапаны
• Трансформатор розжига — формирует импульс высоковольтного зажигания для надежного поджига топлива в любых рабочих условиях.
• Электроды — рабочие элементы системы розжига и контроля горения, рассчитаны на длительную эксплуатацию и простую замену.
• Датчик пламени — оптический/ионный датчик для контроля наличия и качества пламени; интегрируется в схему безопасности менеджера горения.
• Топочный автомат (менеджер горения) — микропроцессорный контроллер W‑FM100 с функциями защиты, диагностикой и интерфейсами для АСУ ТП.
• Реле давления — контролирует давление в топливной магистрали или камере, обеспечивает защитное отключение при отклонениях.
• Сервопривод — исполнительный механизм воздушной заслонки и регулирования подачи воздуха для модуляции мощности и оптимизации горения.

Описание функций и эксплуатация

• Модуляция мощности и цифровое управление позволяют снизить расход топлива и уменьшить выбросы NOx.
• Сервисный доступ к узлам ускоряет профилактическое обслуживание и минимизирует время простоя.
• Совместимость с системами удаленного мониторинга и АСУ ТП обеспечивает прозрачную диагностику состояния горелки.

Weishaupt RMS 70/1-A — решение для промышленных котельных и технологических печей, где требуется надежный розжиг, точная автоматизация и долговечность узлов при интенсивной эксплуатации.
