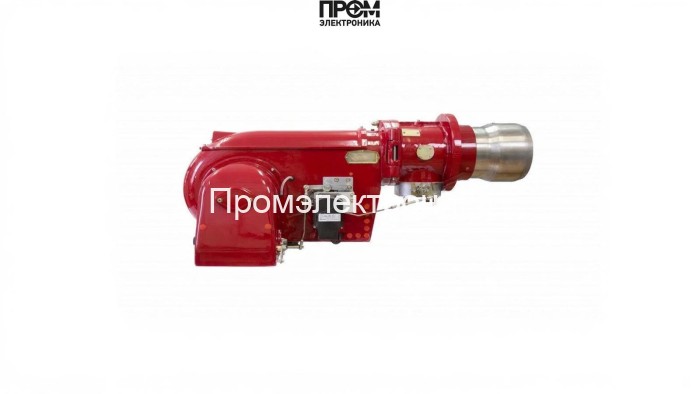

Мазутная горелка Weishaupt RMS 10, исп. ZMD без встроенного коммутационного блока

Мазутная горелка Weishaupt RMS 10 — техническое описание и состав узлов

Предлагаемая мазутная горелка Weishaupt RMS 10 (исп. ZMD) сконструирована для устойчивой и безопасной работы в промышленных котельных и на тепловых агрегатах. Установка рассчитана на жидкие топлива высокой вязкости, обеспечивает широкий диапазон мощности и пригодна для интеграции в современные автоматизированные системы управления. Конструкция ориентирована на долговременную эксплуатацию в диапазоне температур от −15 °C до +40 °C при относительной влажности до 80% и защищена по классу IP54.

Ключевые технические характеристики

• Диапазон мощности: 1010–3750 кВт (с опциями — до 4525 кВт);
• Расход топлива: 90–334 кг/ч;
• Питание: 380–400 В, трехфазная сеть;
• Длина пламенной трубы: 271 мм; тип — стандартная;
• Противодавление в камере сгорания: −1…+14 мбар;
• Габариты: 94.5 × 88.4 × 67.2 см; класс защиты электрооборудования: IP54.

Состав основных узлов (обязательные элементы)

• Топливный насос — насос высокого давления для двухтрубной схемы с подогревом и стабилизацией подачи;
• Форсунки (форсуночный блок) — распыление мазута с предохранительным затвором и запорной иглой для исключения подтеков;
• Клапан (электромагнитный запорный клапан) — аварийная блокировка подачи топлива при остановке и продувке;
• Датчик пламени — фотоэлектронный или ионизационный датчик для мгновенного контроля горения;
• Трансформатор розжига — генерация высоковольтного импульса для стабильного поджига электродов;
• Электроды розжига и ионизации — элементы поджига и контроля устойчивости пламени;
• Сервопривод — управление положением заслонки/воздушной заслонки для точной модуляции подачи воздуха;
• Реле давления — контроль избыточного и подпорного давления в топочной камере с аварийной блокировкой;
• Топочный автомат (менеджер горения) — микропроцессорная система управления с диагностикой, модуляцией мощности и интерфейсом для интеграции в АСУ ТП.

Эксплуатационные преимущества и рекомендации

• Высокая точность регулирования топливоподачи и воздуха при помощи сервоуправления и микропроцессора;
• Предохранительные механизмы (запорные клапаны, предохранительный затвор) минимизируют риск утечек топлива;
• Подогрев форсуночного блока снижает вероятность засорения и обеспечивает стабильное распыление вязких топлив;
• Рекомендованное ТО: периодическая проверка форсунок, тестирование датчика пламени, проверка целостности электродов и трансформатора розжига, калибровка реле давления и проверка работоспособности сервоприводов.

Этот технический профиль горелки Weishaupt RMS 10 соответствует современным требованиям к энергоэффективности и безопасности промышленных систем отопления и пара. При проектировании и пусконаладке рекомендуется согласовать параметры противодавления и габариты с паспортом котла и изготовителем.
