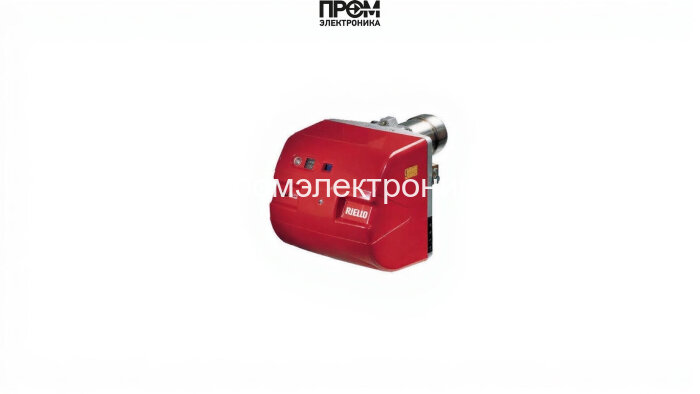

Техническое описание мазутной горелки Riello RN 38

Данный документ представляет собой техническое описание горелки Riello RN 38 — промышленного двухступенчатого устройства для сжигания мазута в стационарных котлах и теплогенераторах. Описание ориентировано на специалистов по пуско-наладке, сервисным инженерам и проектировщикам систем теплоснабжения; приведены конструктивные элементы, критические параметры и рекомендации по установке и обслуживанию с упором на надежность и энергоэффективность.

Краткие характеристики

• Вид топлива: мазут
• Мощность: 136–456 кВт
• Исполнение: двухступенчатое
• Расход топлива: 24–40 кг/ч
• Длина пламенной трубы: 265 мм
• Электропитание: 220/380 В
• Электродвигатель насоса: 250 Вт
• Класс защиты: IP44
• Противодавление: от -1 до 7.4 мбар
• Габариты: 73.3 × 47.6 × 47.4 см
• Комплектация: с головой сгорания

Конструкция — основные узлы

Горелка выполнена по модульной схеме: гидравлический, механический и электрический блоки разграничены для упрощения монтажа и сервисного обслуживания. В составе конструкции обязательные элементы контроля и управления, обеспечивающие стабильную и безопасную работу при переменных режимах нагрузки:

• Топливный насос — подает мазут под заданным давлением к форсунке, приводится в действие электродвигателем 250 Вт.
• Форсунки (сопла) — обеспечивают необходимый распыл и соотношение воздух/топливо; подбираются по мощности и типу топлива.
• Сервопривод воздушной заслонки — обеспечивает регулирование подачи воздуха в соответствии с рабочей ступенью.
• Топочный автомат — управляет последовательностью пуска, контролирует аварийные состояния и коммуникацию с внешней системой управления котла.
• Датчик пламени — обеспечивает мониторинг наличия устойчивого горения и защищает систему от режима «без пламени».
• Трансформатор розжига и электроды — инициируют ионизацию смеси в пусковой фазе; рассчитаны на многократные циклы включения.
• Реле давления — контролирует давление топлива в системе и инициирует защитные отключения при отклонениях.
• Клапан (входной/предохранительный) — обеспечивает герметичность топливной магистрали и предотвращает отброс топлива при остановке.

Особенности монтажа и обслуживания

• Устанавливать согласно паспортным размерам и требованиям по противодавлению; обеспечить доступ к фронтальным сервисным люкам.
• Подбор форсунок и настройка сервопривода выполняются в рамках пуско-наладочных работ под конкретный котел и режим работы.
• Регламент сервисного обслуживания: проверка форсунок, насосного узла, электродов и датчика пламени — минимум 1–2 раза в год; фильтры и уплотнения — по мере загрязнения или каждые 6–12 месяцев.
• Рекомендуется интегрировать топочный автомат с системой диспетчеризации для мониторинга ключевых параметров и ведения аналитики эффективности.

Заключение

Riello RN 38 представляет собой сбалансированное решение для промышленных и коммунальных котельных, где важна надёжность, удобство обслуживания и возможность точной ступенчатой регулировки мощности. При правильной подборке форсунок и соблюдении регламентов эксплуатации горелка демонстрирует стабильную работу в диапазоне 136–456 кВт с экономичным расходом топлива и надежной системой контроля пламени и давления.
