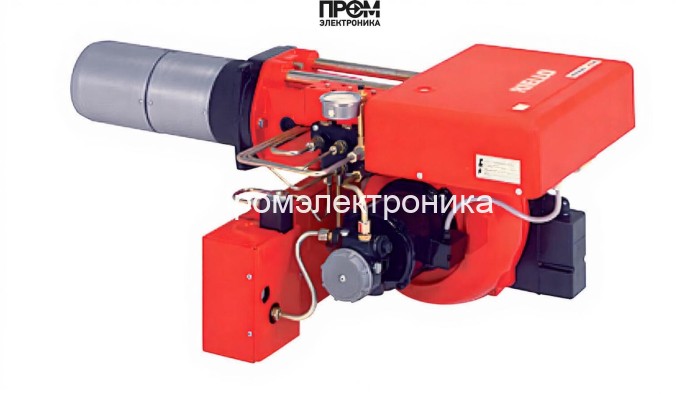

Мазутная горелка Riello PRESS 60 N TC FS1 — техническое описание и состав узлов

Данная техническая характеристика ориентирована на специалистов и инженеров, отвечающих за подбор и эксплуатацию мазутных горелок. Модель Riello PRESS 60 N TC FS1 (артикул 20199935) — промышленная двухступенчатая горелка мощностью 342–684 кВт с расходом топлива 15–60 кг/ч и короткой пламенной трубой 245 мм. Конструкция разработана для надёжной работы в котельных и технологических установках с ограниченной глубиной камеры сгорания.

Ключевые параметры (кратко)

• Мощность: 342–684 кВт
• Расход мазута: 15–60 кг/ч
• Длина пламенной трубы: 245 мм (короткая)
• Электропитание: 220 / 380 В, потребляемая мощность 5500 Вт
• Защита: класс электрозащиты IP54, пылевлагозащита IP40
• Габариты/вес: 90.5×62.5×42.1 см, вес 84 кг

Комплектующие и основные узлы горелки

Горелка выполнена по модульной схеме, что упрощает обслуживание и замену изношенных компонентов. В составе оборудования присутствуют следующие элементы, критичные для надёжной и безопасной работы:

• Топливный насос — обеспечивает стабильную подачу мазута при заданном противодавлении (0–7.5 мбар).
• Форсунки — распыляют мазут для образования стабильной горелочной смеси; отличаются по типоразмеру и углу распыла.
• Датчик пламени — обеспечивает контроль наличия пламени и выдачу сигнала на отключение при сбоях.
• Топочный автомат — блок управления режимами двухступенчатой работы и последовательностью пуска/остановки.
• Трансформатор розжига — генерирует искру для безопасного запальника на старте горения.
• Реле давления — контролирует давление топлива в магистрали и блокирует подачу при отклонениях.
• Сервопривод (серво) — управляет положением воздушной заслонки и подачей топлива для точной регулировки мощности.
• Клапан — электрогидравлический или электромагнитный, обеспечивает аварийное перекрытие топливной линии.
• Электроды — элементы розжига и контроля искрового разряда, оснащены изоляцией высокой прочности.

Эксплуатация и техническое обслуживание

• Регулярная проверка состояния форсунок и насосов — обеспечивает стабильность расхода и качества распыла.
• Калибровка датчиков пламени и проверка реле давления — ключ к безопасной работе.
• Плановая замена изнашиваемых уплотнений и электрических соединений каждые 6–12 месяцев в зависимости от режима.

Riello PRESS 60 N TC FS1 подходит для промышленных котельных, паровых установок и резервных тепловых пунктов, где требуются высокая надёжность, компактная врезка и точный контроль мощности. Рекомендуется использование оригинальных запасных частей и соблюдение регламентов производителя для достижения оптимальной эффективности и долговечности.
