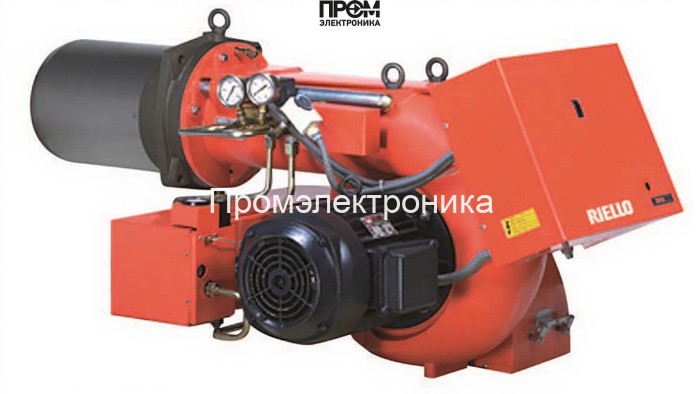

Мазутная горелка Riello PRESS 450 P/N TC FS1 — техническое описание и состав

Краткое техническое резюме: Riello PRESS 450 P/N TC FS1 — модульная мазутная горелка промышленного класса, предназначенная для работы в котельных установках с тепловой мощностью в диапазоне 1140–5130 кВт. Конструкция ориентирована на простую интеграцию в существующие топочные камеры (длина пламенной трубы 435 мм — короткая версия) и обеспечивает точный расход топлива 100–450 кг/ч при питании 220/380 В и противодавлении до 17 мбар.

Основные узлы и комплектующие

• Топливный насос — обеспечивает стабильную подачу мазута и поддерживает заданный режим расхода.
• Форсунки — формируют факел и обеспечивают оптимальное распыление топлива для устойчивого горения.
• Трансформатор розжига и электроды — гарантируют надежный поджиг горючей смеси и стабильную инициацию пламени.
• Датчик пламени — контролирует наличие факела и обеспечивает безопасное отключение при его пропадании.
• Топочный автомат — реализует логику запуска, контроля и аварийной защиты; интерфейс для интеграции с АСУ ТП.
• Реле давления — отслеживает давление в топливной магистрали и предотвращает работу при недопустимых значениях.
• Сервопривод — управляет положением регулирующих элементов подачи воздуха и топлива для точной модуляции мощности.
• Клапан (электромагнитный/пневматический) — аварийное и рабочее перекрытие подачи топлива.

Технические характеристики (ключевые)

• Мощность: 1,14–5,13 МВт (1140–5130 кВт)
• Расход топлива: 100–450 кг/ч
• Электродвигатель: 15 000 Вт; потребляемая электрическая мощность: 34 000 Вт
• Питание: 220 В / 380 В
• Противодавление: 0–17 мбар
• Длина пламенной трубы: 435 мм (короткая)
• Класс пылевлагозащиты корпуса: IP40; электрической части: IP55
• Уровень шума: 88,2 дБ; вес: 335 кг; габариты: 152,5×110×86,1 см

Особенности конструкции и эксплуатации

• Модульная компоновка облегчает обслуживание: узлы насоса, форсунок, трансформатора и автоматики доступны для замены без полной разборки.
• Система розжига с трансформатором и электродами обеспечивает стабильный старт в широком диапазоне режимов и температур (0–40 °C).
• Реле давления и датчик пламени реализуют многоуровневую защиту, минимизируя риск аварийного сброса топлива.
• Сервопривод совместно с клапаном и форсунками обеспечивает точную модуляцию мощности и снижение расхода топлива при частичных нагрузках.

Рекомендации по интеграции и обслуживанию

• Согласовывать параметры противодавления и длину пламенной трубы с проектной документацией котла.
• Плановое техобслуживание: проверка топливного насоса, состояния форсунок и электродов, тестирование датчика пламени и реле давления.
• Использовать оригинальные комплектующие Riello для сохранения паспортных характеристик и гарантии.

Заключение: Riello PRESS 450 P/N TC FS1 — сбалансированное техническое решение для промышленных котельных, сочетающее мощность, модульность и повышенную степень защиты электрических узлов. Описанные компоненты (топливный насос, форсунки, трансформатор розжига, электроды, датчик пламени, топочный автомат, реле давления, сервопривод, клапан) формируют рабочую цепочку обеспечения безопасности и эффективности горения.
