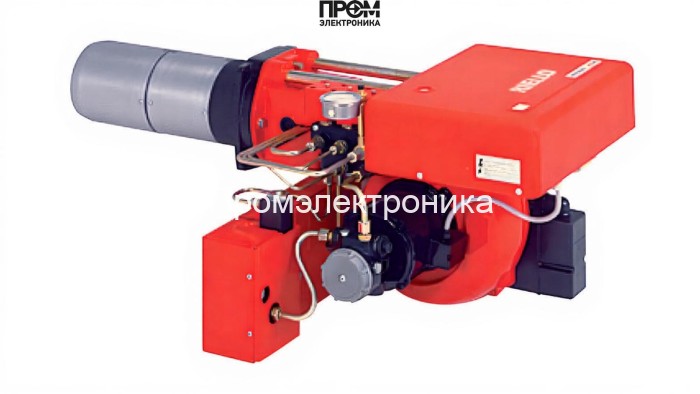

Мазутная горелка Riello PRESS 45 N TL FS1 — техническое описание и состав

Riello PRESS 45 N TL FS1 — промышленная двухступенчатая мазутная горелка итальянского производства, разработанная для устойчивой работы в диапазоне мощности 114–513 кВт. Конструкция рассчитана на эксплуатацию при номинальном потреблении 10–45 кг/ч, с удлинённой пламенной трубой 370 мм для глубокой стабилизации факела и равномерного теплообмена в топке. Электропитание: 220/380 В, класс защиты электрических узлов IP54.

Ключевые технические преимущества

• Широкий диапазон регулирования мощности — обеспечивает универсальность применения для паровых и водогрейных котлов среднего и крупного класса.
• Двухступенчатая автоматика — надёжная стабилизация при пуске и переходных режимах, снижает тепловые перегрузки котла.
• Удлинённая пламенная труба (370 мм) — повышенная глубина факела, равномерное распределение тепла и сниженное образование нагара на стенках камеры.
• Промышленная сборка Riello (Италия) — запасные части и сервисная поддержка на рынке.

Комплектующие и конструктивные узлы

Горелка собрана по модульной схеме, что облегчает обслуживание и замену узлов. Основные детали и их функциональная роль:

• Топливный насос — обеспечивает стабильную подачу мазута в форсунки при заданном давлении и расходе.
• Форсунки — распыление топлива с контролем факела; периодическая проверка необходима для сохранения коэффициента сгорания.
• Датчик пламени — контроль наличия факела и блокировка подачи при неправильном горении.
• Топочный автомат — логика управления ступенями мощности и защитными функциями при аварийных ситуациях.
• Трансформатор розжига — обеспечивает образование искры при запуске, совместим с электродами розжига.
• Реле давления — контроль рабочего и противодавления (0–7.5 мбар), гарантирует соответствие параметров проектным требованиям.
• Сервопривод — управление воздушной заслонкой и положением дросселя для оптимизации смеси воздух/топливо.
• Клапан — запирающий элемент топливной магистрали, обеспечивает аварийное перекрытие подачи.
• Электроды — формирование искрового зажигания и стабилизация плазмы в начале горения.

Рекомендации по эксплуатации

• Плановое техническое обслуживание: проверка форсунок и насоса каждые 3 месяца при интенсивной эксплуатации.
• Контроль электропитания и изоляции блока управления IP54; проверка трансформатора розжига и контактов сервопривода.
• Мониторинг противодавления и корректировка настроек реле давления для поддержания стабильного факела.

Данная документация составлена в техническом стиле с акцентом на эксплуатационные и конструктивные характеристики, важные для проектирования, монтажа и сервисного обслуживания горелки Riello PRESS 45 N TL FS1.
