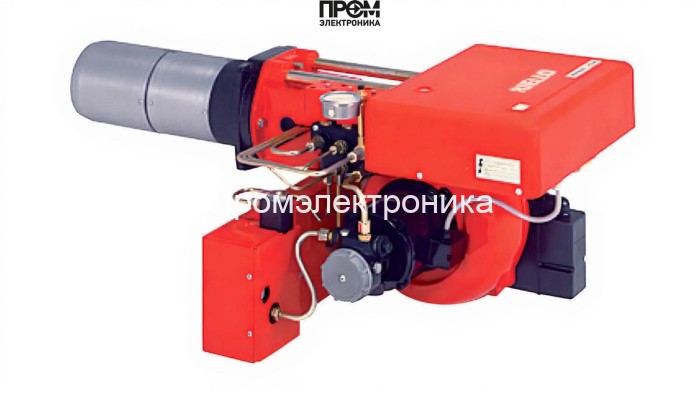

Мазутная горелка Riello PRESS 30 N TC FS1 — техническое описание и состав узлов

Riello PRESS 30 N TC FS1 — промышленная двухступенчатая мазутная горелка, разработанная для стабильной эксплуатации в котельных малой и средней мощности. Номинальный диапазон мощности 85–342 кВт и расход топлива 7.5–30 кг/ч обеспечивают высокую тепловую отдачу при оптимизированном расходе топлива. Конструкция ориентирована на надежность, простоту сервисного обслуживания и соответствие современным требованиям безопасности и эффективности.

Ключевые технические параметры

• Мощность: 85–342 кВт
• Расход топлива: 7.5–30 кг/ч
• Питание: 220 В; электрическая потребляемая мощность: 3400 Вт
• Длина пламенной трубы: 185 мм (короткая)
• Противодавление: 0–5.5 мбар
• Классы защиты: IP40 (механический), IP54 (электрическая часть)
• Вес/габариты: 84 кг; 81×62.5×39 см

Состав основных узлов горелки

Для обеспечения надежной работы и точной регулировки горелка включает следующие элементы:

• Топливный насос — отвечает за подачу мазута под заданным давлением и обеспечивает стабильный расход при двухступенчатом режиме.
• Форсунки (распылитель) — формируют факел и обеспечивают равномерное смешение топлива с воздухом для эффективного сгорания.
• Топочный автомат (блок управления) — контролирует последовательность пуска/остановки, защитные режимы и логику двухступенчатой работы.
• Датчик пламени — фиксирует наличие стабильного факела, обеспечивает блокировки при пропадании пламени и защиту котла.
• Трансформатор розжига — генерирует импульсы высокого напряжения для поджига топлива; рассчитан на интенсивную эксплуатацию.
• Реле давления — контролирует межчастотные и гидравлические параметры топливной магистрали, предотвращая работу при аварийных значениях.
• Сервопривод — управляет регулировочными клапанами и положением заслонок для точной модуляции подачи воздуха и топлива.
• Клапан — запорные и регуляторные элементы с высокой герметичностью для исключения утечек топлива.
• Электроды — элементы розжига и контроля пламени, выполнены с учетом высокой коррозионной и температурной стойкости.

Особенности монтажа и эксплуатации

• Рекомендуется установка квалифицированным сервисом с проверкой заземления и вентиляции топочной камеры.
• Периодическое обслуживание: чистка форсунки, проверка датчика пламени и трансформатора розжига, замена фильтров.
• Настройка двухступенчатого режима и проверка реле давления — обязательны при вводе в эксплуатацию.

Riello PRESS 30 N TC FS1 сочетает проверенные конструкционные решения и современные элементы управления, обеспечивая экономичную и безопасную работу мазутной горелки в широком диапазоне нагрузок.
