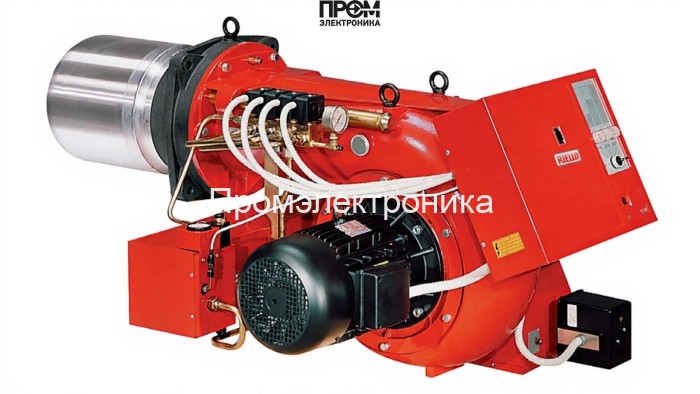

Мазутная горелка Riello PRESS 200 T/N TC FS1 — техническое описание и состав

Представленная мазутная горелка Riello PRESS 200 T/N TC FS1 (артикул 3437733) — промышленный трехступенчатый агрегат, спроектированный для стабильной работы в диапазоне мощности 515–2280 кВт. Устройство оптимизировано для короткой пламенной трубы длиной 352 мм и рассчитано на противодавление от 0 до 13 мбар. Конструкция ориентирована на длительную эксплуатацию в котельных и технологических установках с контролируемым расходом топлива 45–200 кг/ч и питанием 220/380 В.

Ключевые технические параметры

• Диапазон мощности: 515–2280 кВт
• Расход мазута: 45–200 кг/ч
• Длина пламенной трубы: 352 мм (короткая)
• Электропитание: 220 В / 380 В, потребляемая мощность до 20 000 Вт
• Противодавление: 0–13 мбар
• Класс защиты: IP40; вес 240 кг; габариты 124.2×79.6×59.2 см

Комплектация и базовые узлы

Горелка поставляется с головкой сгорания и стандартным комплектом электрики. Для достижения эксплуатационной надежности и соответствия требованиям промышленной безопасности в конструкции реализованы следующие основные узлы:

• Топливный насос — подача мазута под заданным давлением и расходом.
• Датчик пламени — оптический/ионный контроль наличия факела и сигнализация аварийных режимов.
• Топочный автомат — логика управления ступенями мощности, согласование режимов и защита.
• Трансформатор розжига — высоковольтный источник для стартового пробоя между электродами.
• Реле давления — контроль давления топлива в магистрали, защита от провалов и перегрузок.
• Форсунки — узел формирования факела, оптимизированный для короткой пламенной трубы.
• Сервопривод — механизм переключения ступеней мощности и регулировки воздушно-топливной смеси.
• Клапан (топливный/обратный) — обеспечение герметичности и аварийного перекрытия подачи мазута.
• Электроды — электрические элементы розжига и стабилизации искрового разряда.

Эксплуатация и техобслуживание

• Монтаж: крепление на фланце котла с учётом длины пламенной трубы 352 мм и зазоров для сервиса.
• Пуско-наладка: регулировка форсунок, проверка насоса и реле давления, настройка датчика пламени и автоматики.
• Обслуживание: периодическая очистка форсунок и головы сгорания, проверка трансформатора розжига и электродов, тестирование сервопривода и клапанов.
• Безопасность: соблюдение требований к электрическим цепям (220/380 В) и назначению автоматических защит при потребляемой мощности до 20 кВт.

Преимущества для промышленных применений

• Устойчивое горение при изменениях противодавления и нагрузок.
• Трехступенчатая регулировка — экономия топлива и гибкость управления процессом.
• Комплект узлов обеспечивает простую диагностику и заменяемость расходных деталей.

Riello PRESS 200 T/N TC FS1 — технически совершенное решение для крупнотоннажных котельных и технологических печей, где критичны точность ступенчатого регулирования, надёжность топливной системы и оперативное управление всеми ключевыми узлами горелки.
