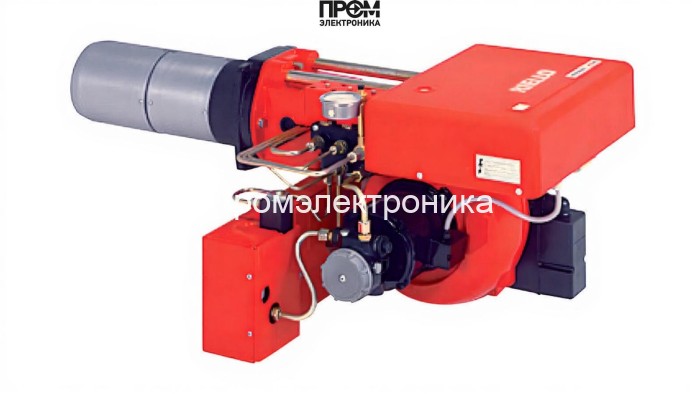

Мазутная горелка Riello PRESS 100 N TL FS1 — техническое описание и состав узлов

Riello PRESS 100 N TL FS1 — промышленная двухступенчатая мазутная горелка, разработанная для стабильной и экономичной работы в котельных средней и высокой мощности. В описании приведены конструктивные узлы, эксплуатационные параметры и рекомендации по обслуживанию, сформулированные в техническом стиле с упором на применимость в современных промышленных системах отопления и паропроизводства.

Ключевые конструктивные узлы

• Топливный насос — обеспечивает дозированную подачу мазута в форсунки при заданном давлении и расходе, адаптирован к вязкости топлива и эксплуатации в диапазоне 25–100 кг/ч.
• Датчик пламени — оптический/ионный сенсор контроля наличия стабильного горения; служит для немедленного отключения подачи топлива при потухании.
• Топочный автомат — блок управления последовательностью пуска, контроля безопасности и переходов между ступенями мощности.
• Трансформатор розжига — высоковольтный узел для генерации искрового разряда на электроды при запуске.
• Реле давления — контроль противодавления в топочной камере; допускаемая величина противодавления: 0–10,5 мбар.
• Форсунки — распылительные элементы головки сгорания, обеспечивающие оптимальный факел при длине пламенной трубы 410 мм.
• Сервопривод — исполнительный механизм для регулировки положения заслонок и сопловых узлов при переходе между ступенями мощности.
• Клапан — запорный и предохранительный элемент в топливной магистрали для аварийного перекрытия подачи топлива.
• Электроды — заземлённые и изолированные элементы розжига и контроля искры, устойчивые к термическим и химическим нагрузкам.

Технические параметры (кратко)

• Мощность: 285–1140 кВт
• Расход топлива: 25–100 кг/ч
• Питание: 220 В / 380 В, потребляемая мощность до 9000 Вт
• Длина пламенной трубы: 410 мм
• Противодавление: 0–10.5 мбар
• Класс защиты: электрический IP54, пылевлагозащита IP40
• Вес и размеры: 100 кг, 112 x 62.5 x 46.75 см

Эксплуатация и обслуживание

• Плановое техническое обслуживание включает проверку форсунок, очистку фильтров и диагностику датчика пламени и электродов.
• Контроль состояния топливного насоса и клапанов — ключ к предотвращению деградации подачи и аварийных отключений.
• Рекомендуется профилактика топочного автомата и сервоприводов с проверкой логики переходов между ступенями.
• При использовании низкосортного мазута — усиленная фильтрация и более частая промывка форсунок и магистралей.

Данная сборка узлов обеспечивает надёжность, простоту технического обслуживания и соответствие требованиям современных промышленных котельных. Горелка Riello PRESS 100 N TL FS1 — оптимальное решение для стационарных водогрейных и паровых установок, где критичны стабильность пламени, безопасность и экономичность эксплуатации.
