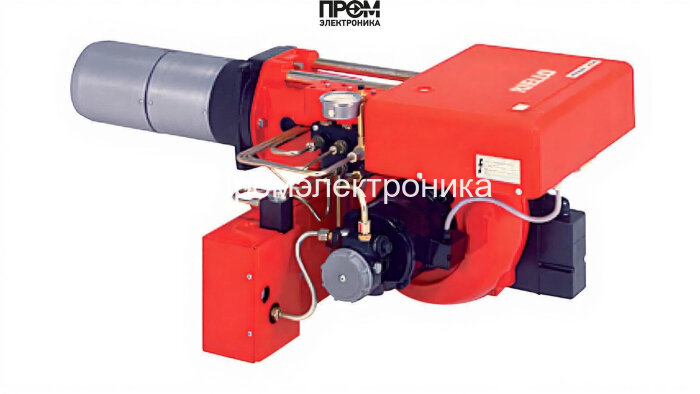

Техническое описание мазутной горелки Riello PRESS 100 N TC FS1

Riello PRESS 100 N TC FS1 — промышленная мазутная горелка с диапазоном мощности 285–1140 кВт, предназначенная для работы в котельных и промышленных тепловых установках. Конструкция оптимизирована под двухступенчатое управление и короткую пламенную трубу 250 мм, что обеспечивает компактную установку в ограниченных объемах камеры сгорания. Описание составлено с акцентом на эксплуатационные узлы, требования к сервису и соответствие стандартам защиты (IP40/IP54).

Основные составные узлы горелки

• Топливный насос высокого давления — обеспечивает стабильную подачу мазута и работу в диапазоне расхода 25–100 кг/ч.
• Датчик пламени — система контроля и мгновенного отключения при пропадании пламени для безопасности горения.
• Топочный автомат (блок управления) — реализует двухступенчатую логику, мониторинг состояния и интерфейсы питания 220/380 В.
• Трансформатор розжига — формирует высоковольтные импульсы для инициации междуэлектродного пробоя.
• Реле давления — контролирует противодавление и защищает систему при превышении допустимых значений (до 10.5 мбар).
• Форсунки — комплектуются в головке сгорания; обеспечивают требуемую факельную геометрию и оптимизацию эмиссии.
• Сервопривод — управляет дозировкой топлива при переходе между ступенями мощности, повышая точность регулирования.
• Клапан запорно-регулирующий — обеспечивает герметичную перекатку подачи топлива при останове и аварии.
• Электроды розжига и контроля — служат для инициации и стабилизации искрового разряда на этапе пуска.

Технические характеристики (кратко)

• Мощность: 285–1140 кВт
• Тип: мазутная, двухступенчатая
• Длина пламенной трубы: 250 мм (короткая)
• Электропитание: 220/380 В
• Расход топлива: 25–100 кг/ч
• Потребляемая мощность: 9000 Вт
• Противодавление: 0–10.5 мбар
• Классы защиты: корпус IP40, электроника IP54
• Габариты: 96 x 62.5 x 46.75 см; масса: 100 кг

Эксплуатация и сервис

• Регламент: ежедневный визуальный осмотр, еженедельная проверка форсунок и фильтров, ежемесячная проверка электроники.
• Рекомендуется ежегодное обслуживание топливного насоса, сервоприводов и трансформатора розжига уполномоченным сервисом.
• Использование качественного мазута и своевременная фильтрация продлевают ресурс форсунок и продемонстрируют стабильный расход 25–100 кг/ч.

Данная спецификация ориентирована на инженеров и сервисные службы: она акцентирует ключевые узлы горелки и требования к эксплуатации, что обеспечивает безопасную и экономичную работу Riello PRESS 100 N TC FS1 в современных теплотехнических системах.
