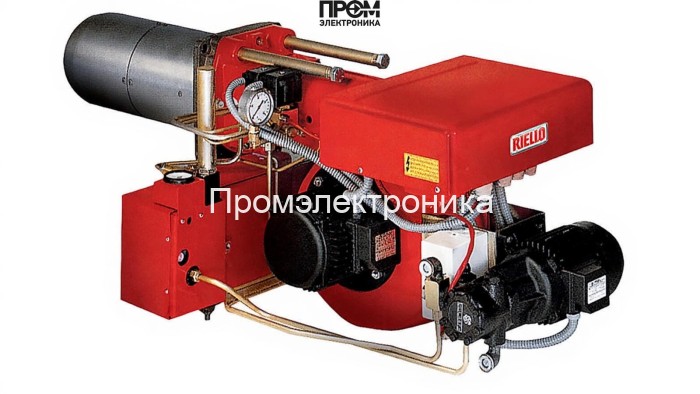

Мазутная горелка Riello PRESS 100 N/ECO TC FS1 — техническое описание

Предлагаемое техническое описание предназначено для инженеров и специалистов по эксплуатации котельного оборудования. Горелка Riello PRESS 100 N/ECO представляет собой двухступенчатый промышленный агрегат для работы на мазуте, разработанный с акцентом на надёжность, простоту обслуживания и соответствие современным требованиям безопасности и энергоэффективности. Ниже приведены ключевые характеристики и детализированное описание основных узлов горелки с указанием их функций и эксплуатационных особенностей.

Ключевые технические характеристики

• Мощность: 285–1140 кВт — двухступенчатое регулирование нагрузки.
• Длина пламенной трубы: 250 мм (короткая исполнение).
• Электропитание: 220/380 В; потребляемая мощность ~9500 Вт.
• Расход топлива: 25–100 кг/ч (в зависимости от форсунок и давления).
• Класс защиты: IP40; вес: 100 кг; габариты: 96 × 62.5 × 46.75 см.
• Рабочий диапазон противодавления: 0–10.5 мбар; температура эксплуатации: 0…+40 °C.

Конструктивные узлы и их назначение

• Топливный насос — обеспечивает стабильную подачу мазута под заданным давлением, оснащён фильтрацией и регулятором для поддержания рабочего напора;
• Датчик пламени — фиксирует наличие стабильного факела, передаёт сигнал в систему управления для блокировки/пуска горелки;
• Топочный автомат — центральный контроллер последовательности розжига, переходов ступеней и защитных алгоритмов; обеспечивает самодиагностику и сигналы неисправности;
• Трансформатор розжига — генерирует высоковольтные импульсы для поджига смеси на электродах, рассчитан на частые циклы включения/выключения;
• Реле давления — контролирует давление воздуха/топлива в системе, блокирует подачу при выходе параметров за пределы допустимого;
• Форсунки — обеспечивают оптимальное распыление мазута; подбор номинала форсунок определяет характер пламени и расход топлива;
• Сервопривод — управляет воздушной заслонкой и подстройкой подачи воздуха при переходе между ступенями, обеспечивает точное позиционирование;
• Клапан (предохранительный и ступенчатые топливные клапаны) — реализует безопасное перекрытие подачи топлива и поэтапное включение ступеней;
• Электроды — рабочие элементы системы поджига и контроля искры, выполнены из износостойких материалов для длительного межремонтного периода.

Эксплуатация, безопасность и обслуживание

• Рекомендуется регулярная проверка фильтров и рабочих зазоров форсунок по регламенту: каждые 500–1000 моточасов в зависимости от качества топлива.
• Диагностика топочного автомата и чтение кодов ошибок ускоряют восстановление работоспособности и минимизируют простои.
• Особое внимание — проверке датчика пламени и трансформатора розжига при сезонном запуске; дефектные электроды и изношенные форсунки подлежат немедленной замене.
• Соблюдать требования по защите IP40: монтаж в отапливаемых помещениях или в герметичных шкафах.

Итог

Riello PRESS 100 N/ECO — оптимальное решение для средне­мощных котлов и теплогенераторов, где ключевые требования — надёжность, безопасность и удобство сервисного обслуживания. Комбинация топливного насоса, датчика пламени, топочного автомата, трансформатора розжига, реле давления, форсунок, сервопривода, клапанов и электродов обеспечивает стабильный розжиг, точное управление ступенями и высокий уровень технологической защиты.
