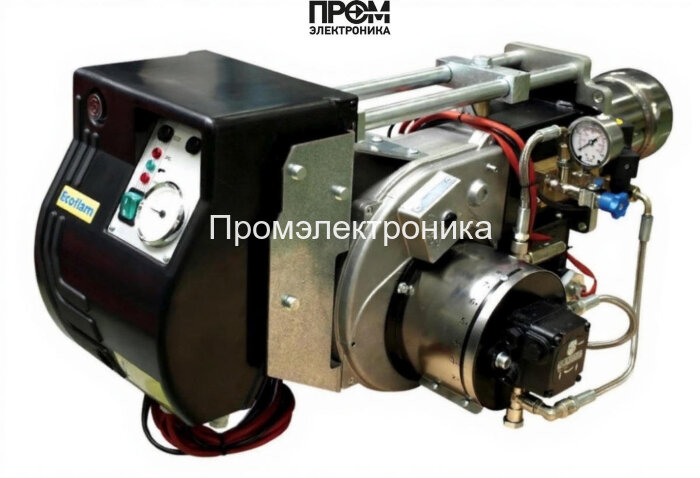

Мазутная горелка Ecoflam MAXFLAM 10 TL — техническое описание и состав узлов

Ecoflam MAXFLAM 10 TL — промышленная мазутная горелка одноступенчатого типа, разработанная для надёжной и экономичной работы в системах отопления и технологических установках. Устройство рассчитано на диапазон тепловой мощности 68–136 кВт и обеспечивает расход топлива 6–12 кг/ч при потребляемой электрической мощности до 2300 Вт. Конструкция ориентирована на минимизацию эксплуатационных простоев и упрощение сервисного обслуживания при высоком соответствии современным требованиям к эмиссии и энергоэффективности.

Ключевые технические параметры

• Мощность: 68–136 кВт — широкий диапазон для промышленных и коммунальных котлов.
• Расход топлива: 6–12 кг/ч, адаптация под мазут и дизель.
• Электропитание: 220 / 380 В; электродвигатель 450 Вт.
• Длина пламенной трубы: 325 мм (удлинённая), опция для глубоких топок.
• Противодавление: 0–2 мбар; уровень шума: 74 дБ (при звукоизолирующем кожухе).
• Габариты и вес: 86×52×26.6 см, 53 кг; класс защиты IP40.

Конструкция и основные узлы

Максимальная надёжность достигается за счёт модульной компоновки и применённых узлов повышенной ресурсности. Ниже перечислены основные элементы конструкции, критичные для устойчивого розжига, регулирования подачи топлива и безопасности эксплуатации:

• Топливный насос — обеспечивает стабильный напор и точную подачу мазута/дизеля; совместим с одно- и двухтрубными схемами, снабжён регулятором давления.
• Форсунки — мебель для распыления топлива с калиброванной геометрией сопла для образования оптимальной факельной структуры.
• Электроды розжига и контроля — высоковольтные электроды для надёжного розжига и детектирования пламени.
• Трансформатор розжига — высоковольтный модуль с защищённой изоляцией для устойчивого искрообразования в любых условиях.
• Датчик пламени — чувствительный оптический/ионный сенсор для мгновенного контроля присутствия факела и блокировок при его отсутствии.
• Топочный автомат — микропроцессорное управление рабочими циклами: розжиг, проверка пламени, переход в рабочий режим и аварийные блокировки.
• Реле давления — обеспечивает контроль перепада давления в топливной магистрали и защиту насоса от работы всухую.
• Сервопривод и клапан подачи топлива — прецизионное управление положением клапана, обеспечивающее точность расхода и возможность интеграции с внешней автоматикой.

Функции безопасности и обслуживания

• Автоматическое управление розжигом и диагностикой параметров пламени; мгновенные блокировки при отклонениях.
• Фильтрация топлива грубой очистки и доступный фильтр в составе комплекта для снижения износа насосного узла.
• Простая схема сервисного доступа к огневой голове, форсункам и электродам для быстрой замены и проверки узлов.
• Встроенный электрический подогреватель мазута (при комплектации) для обеспечения оптимальной вязкости и стабильного распыла.

Преимущества при интеграции в котельные системы

• Совместимость с водогрейными и паровыми котлами, возможность адаптации головки под чугунные секционные и кожухотрубные аппараты.
• Высокая повторяемость параметров горения при стабильном качестве топлива и корректной наладке системы воздуха/топлива.
• Снижение выбросов благодаря оптимизации смеси и возможности настройки пламенной головы — важный фактор для соответствия нормам по NOx.

Ecoflam MAXFLAM 10 TL — технически выверенное решение для задач среднего и крупного отопительного оборудования: от промышленных цехов до модульных котельных, где требуется надёжность, простота обслуживания и контроль параметров горения в реальном времени.
