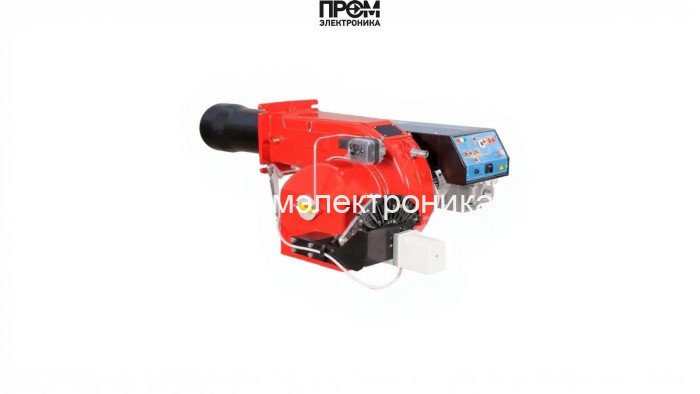

Мазутная горелка CIB Unigas PN92 P-.PR.S.RU.A — техническое описание

Мазутная горелка CIB Unigas PN92 P-.PR.S.RU.A — промышленный агрегат прогрессивного исполнения, разработанный для надежной и эффективной работы с тяжелыми нефтяными топливами. Горелка рассчитана на диапазон тепловой мощности от 849 до 2558 кВт, обеспечивает стабильное горение при противодавлении 0–16 мбар и допускает сжигание мазута вязкостью до 89 cСт при +50 °C (в расширенных модификациях — до 118 cСт при +80 °C). Электропитание — 220 В / 380 В. Корпус из литого алюминия с пластиковым кожухом обеспечивает прочность и сниженный акустический фон при работе.

Ключевые технические характеристики

• Вид топлива: мазутная
• Мощность горелки: 849–2558 кВт
• Исполнение: прогрессивная
• Тип пламенной трубы: стандартная
• Длина пламенной трубы: 301 мм
• Расход топлива: 76–228 кг/ч
• Электродвигатель: 5500 Вт
• Потребляемая электрическая мощность: 24000 Вт
• Класс пылевлагозащиты: IP40
• Противодавление: 0–16 мбар
• Рабочая температура: от −10 до +50 °C
• Вес: 350 кг
• Габариты: 131.8 × 105.2 × 46.4 см
• Страна бренда: Италия
• Комплектация: огневая голова, топливные шланги, фильтр, теплоизоляционная прокладка

Конструкция и состав горелки

• Моноблочный корпус из литого алюминия — несущая рама и опора для монтажных отверстий.
• Центробежный вентилятор, интегрированный в корпус — обеспечивает подачу воздуха для вынужденного горения и устойчивость пламени при аэродинамическом сопротивлении топки.
• Огневая (пламенная) голова длиной 301 мм — оптимизирована для равномерного распыления и стабилизации факела.
• Насосно-топливная группа с бачком-подогревателем и насосом высокого давления — обеспечивает необходимое давление и подготовку топлива к распылению.
• Форсунка мелкодисперсного распыла и электрический сервопривод воздушной заслонки — для точного регулирования подачи воздуха и состава горючей смеси.
• Панель управления с мнемосхемой и менеджером горения — автоматизация циклов, самодиагностика и индикация состояния.
• Комплект поставки: топливные шланги, фильтр, теплоизоляционная прокладка для монтажа на котел.

Примеры реального использования

• Промышленные теплогенерирующие установки для заводских цехов: отопление производственных помещений и технологических емкостей (центральное теплоснабжение).
• Котельные коммунального и муниципального сектора с требованием к длительной бесперебойной работе при переменных нагрузках.
• Энергетические блоки на объектах с ограниченным доступом к газовому топливу — замена газовых горелок на мазутные модификации.
• Демонстрация в опыте эксплуатации: в котельной завода А горелка обеспечила стабильную температуру теплоносителя при пиковых нагрузках и показала экономию на дозаправке топлива за счет низких потерь при неполном сгорании.

Преимущества

• Широкий диапазон мощности (849–2558 кВт) — гибкость при подборе под разные тепловые схемы.
• Высокая надежность и долговечность за счет качественных европейских комплектующих.
• Устойчивость горения при низком и высоком противодавлении (0–16 мбар).
• Интегрированная насосно-топливная группа с подогревом — стабильность распыла тяжелых мазутов.
• Простота обслуживания: рациональная компоновка узлов, быстрый доступ к сервисным элементам.

Обслуживание и эксплуатация

1. Регулярный осмотр фильтра и топливных шлангов — замена по регламенту или при загрязнении.
2. Контроль и обслуживание форсунки: периодическая чистка или замена для поддержания качества распыла.
3. Проверка системы подогрева топливного бачка и термостатов — особенно важна при использовании вязких мазутов.
4. Проведение самодиагностики: менеджер горения предусматривает автоматическую проверку, важно раз в 24 часа кратковременно отключать горелку для активации функции.
5. Технические осмотры привода и вентилятора, проверка электрообвязки и заземления при 220/380 В.

Совместимость с котлами

Горелка подходит для водогрейных и паровых котлов промышленного класса, рассчитанных на монтаж внешней горелочной установки с длиной огневой головки 301 мм. Рекомендуется проверять соответствие монтажного фланца, тепловой мощности и допустимого противодавления котла. Модификации с длинной огневой головой доступны для котлов с глубокой топкой и специфическими гидродинамическими требованиями.

FAQ

• Можно ли использовать низковязкий мазут? Да — модель рассчитана на вязкость до 89 cСт при +50 °C; для более вязких топлив доступны модификации до 118 cСт при +80 °C.
• Какая требуется электрическая сеть? Горелка работает от 220 В / 380 В, номинальная потребляемая мощность — до 24000 Вт, электродвигатель 5500 Вт.
• Как часто нужна замена форсунки? Интервал зависит от качества топлива; при использовании очищенного мазута — реже, при загрязненном топливе — чаще. Рекомендуется мониторинг расхода и характеристик факела.
• Подходит ли для уличной установки? Нет — конструкция предназначена для чистых, сухих помещений при температуре −10…+50 °C.

Для покупки, подбора модификации или получения технической консультации обращайтесь к поставщику: компания Промэлектроника — sales@prom-elec.com. Специалисты помогут подобрать модель под конкретный котел и режим эксплуатации, а также организуют доставку и сервисное сопровождение.
