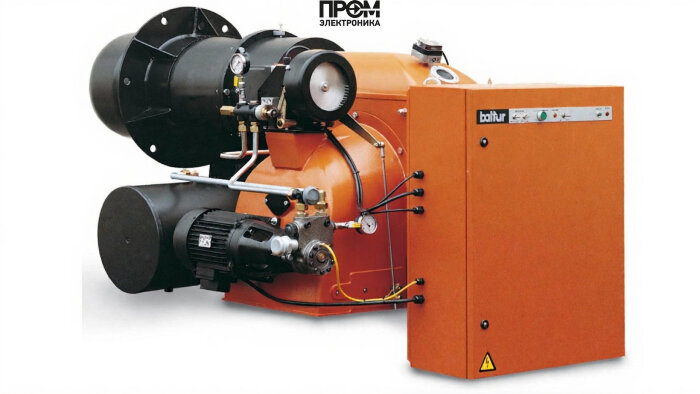

Мазутная горелка Baltur GI 350 DSPN-D

Мазутная горелка Baltur GI 350 DSPN-D — техническое описание и состав агрегата

Предлагаем техническое описание промышленной мазутной горелки Baltur GI 350 DSPN-D (арт. 6533010). Модель разработана для надежной длительной эксплуатации в котельных средней и крупной мощности, обеспечивает стабильное и эффективное сжигание мазута и дизельного топлива (до 50°E при +50 °C). Конструкция ориентирована на повышенный КПД, простоту сервиса и интеграцию в существующие топочные устройства.

Краткие технические параметры

• Вид топлива: мазут / дизель
• Диапазон мощности: 1581–4743 кВт
• Расход топлива: 142–425 кг/ч
• Длина пламенной трубы: 560 мм
• Электропитание: 230/400 В (номинал 380 В), 50 Гц
• Потребляемая электрическая мощность: 46,4 кВт
• Электродвигатель наддува: 15 кВт
• Противодавление: 0–22 mbar
• Класс защиты: IP40; уровень шума при полной нагрузке: 91 дБ

Ключевые узлы и состав горелки

• Топливный насос — шестеренчатый самовсасывающий насос обеспечивает стабильную подачу мазута и поддержание рабочего давления в трубопроводе.
• Топочный автомат — микропроцессорный блок управления по EN230 с функциями розжига, контроля режимов и защитных блокировок.
• Датчик пламени — фотоэлемент / фоторезистор для быстрого обнаружения и контроля наличия устойчивого пламени.
• Трансформатор розжига — высоковольтный блок (около 14 кВ) для формирования стабильной искры при старте.
• Реле давления — контроль подачи топлива и защитная блокировка при выходе параметров за допустимые пределы.
• Форсунки — распылительные элементы (в базовой поставке не входят) для формирования оптимального факела при заданном расходе.
• Сервопривод — исполнительный механизм для точной регулировки заслонок и смены ступеней мощности.
• Клапан — запорный/антигазовый клапан в системе подготовки топлива для безопасного перекрытия подачи.
• Электроды — зажигающие электроды в голове сгорания для надежного инициирования горения.

Эксплуатационные и сервисные особенности

• Двухступенчатое прогрессивное регулирование с возможностью модуляции при установке регулятора RWF40 — экономия топлива и снижение циклических нагрузок.
• Система подготовки топлива: электроподогрев, фильтрация и термостатирование исключают кавитацию и парообразование в насосе.
• Рекомендовано регулярное техническое обслуживание: проверка форсунок, чистка фильтра, тестирование датчика пламени и калибровка реле давления.

Baltur GI 350 DSPN-D — решение для профессиональных котельных и промышленных установок, где требуются высокая отдача тепла, автоматизация безопасности и простота интеграции. Модель обеспечивает оптимальное соотношение «топливо/воздух», гарантирует стабильный факел при широком диапазоне нагрузки и удобство сервисного обслуживания.
