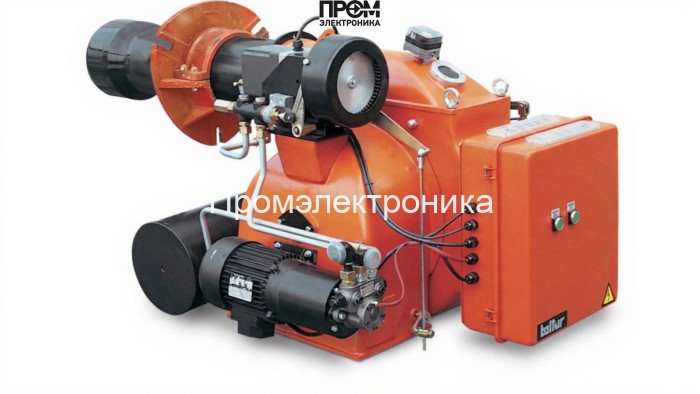

Мазутная горелка Baltur BT 120 DSPN-D100

Мазутная горелка Baltur BT 120 DSPN-D100 — техническое описание и конструктивный состав

Представленная мазутная горелка Baltur BT 120 DSPN-D100 — промышленное решение для надежной тяги и стабильного горения в паровых и водогрейных котлах. Конструкция ориентирована на эксплуатацию с вязким жидким топливом (мазут до 100 °E) и спроектирована с приоритетом безопасности, энергоэффективности и простоты сервисного обслуживания. В описании акцент сделан на ключевых узлах и их роли в обеспечении стабильной работы системы сгорания.

Ключевые параметры

• Мощность 669–1451 кВт — широкий диапазон регулирования для промышленного применения.
• Расход топлива 60–130 кг/ч и длина пламенной трубы 450 мм — для настройки оптимального процесса горения.
• Электропитание 380 В, электродвигатель 1100 Вт, потребляемая мощность 14 600 Вт.
• Противодавление 0–13 мбар, класс защиты IP40, вес 169 кг, габариты 140×91×68 см.

Конструкция: составные узлы и их функциональная роль

Ниже перечислены основные детали, формирующие работоспособность горелки, с техническим описанием их функций и особенностей взаимодействия:

• Топливный насос — самовсасывающий насос с регулятором давления, обеспечивает стабильную подачу мазута на форсунку при заданном давлении и расходе.
• Датчик пламени — оптический элемент контроля горения (фоторезистивный или фотодатчик); гарантирует безопасное отключение при потухании пламени.
• Топочный автомат — блок автоматизированного управления по стандарту EN230, реализует логику старта/остановки, защитные блокировки и последовательность розжига.
• Трансформатор розжига — источник высокого напряжения для электродов розжига, обеспечивает стабильную искру при запуске.
• Реле давления — контролирует избыточное/недостаточное давление топлива в магистрали, защищая форсунку и насос.
• Форсунки — узел механического распыления с игольчатым клапаном; подбираются по расходу и режиму, в базовой поставке не входят.
• Сервопривод — электрический сервопривод воздушной заслонки для точной регулировки подачи воздуха и оптимизации соотношения воздух/топливо.
• Клапан — предохранительный и запорный клапаны магистрали топлива, обеспечивают герметичность и аварийное перекрытие.
• Электроды — комплект для розжига и контроля искрообразования, рассчитан на интенсивные циклы пуска/остановки.

Эксплуатация и техобслуживание

• Регламентные проверки: визуальный контроль головы сгорания, чистка фильтров и магистралей — ежемесячно при интенсивной нагрузке.
• Калибровка подачи топлива и проверка датчиков — каждые 6 месяцев; замена форсунок и электрических узлов — в сервисном центре.

Горелка Baltur BT 120 DSPN-D100 оптимальна для котельных, где требуется надежная работа на тяжелом мазуте, гибкая схема управления и соответствие современным стандартам безопасности и энергоэффективности.
