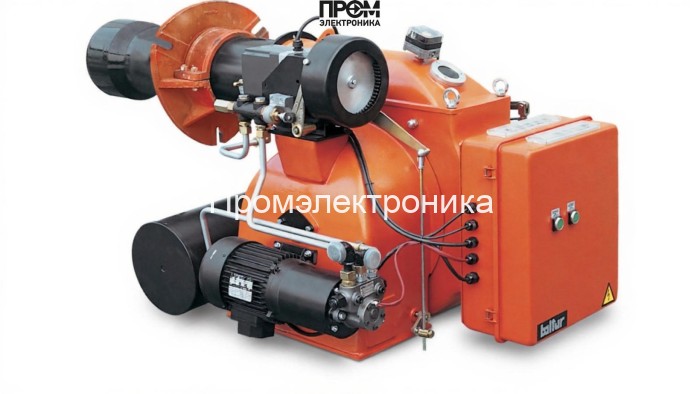

Мазутная горелка Baltur BT 100 DSPN-D100

Техническое описание мазутной горелки Baltur BT 100 DSPN-D100

Мазутная горелка Baltur BT 100 DSPN-D100 — промышленное оборудование для управляемого сжигания тяжёлых нефтепродуктов. Спроектирована для работы с мазутом до 100°E при температуре до +50 °C. Устройство обеспечивает стабильную тепловую отдачу в диапазоне 558–1116 кВт и рассчитано на эксплуатацию в котельных, теплогенераторах и паровых установках с переменной нагрузкой.

Ключевые конструктивные узлы и функции

• Топливный насос: самовсасывающий шестерёнчатый насос с электрическим приводом (550 Вт) обеспечивает точную подачу топлива и поддержание рабочего давления в диапазоне, необходимом для распыления.
• Форсунки: возвратного типа с игольчатым клапаном для стабильного распыления мазута при изменении вязкости.
• Трансформатор розжига: высоковольтный (около 12 кВ) для инициирования воспламенения топлива и обеспечения надёжного старта в сложных условиях.
• Датчик пламени: оптический элемент (фоторезистор) для непрерывного контроля наличия стабильного факела и быстрого отключения при его гашении.
• Топочный автомат: микропроцессорный блок управления реализует логику безопасности, последовательность розжига, двухступенчатую и опциональную модуляционную работу.
• Реле давления: контроль давления воздуха и топлива; обеспечивает защиту при нарушении аэродинамики или перепадах подачи.
• Сервопривод (электропривод заслонки): обеспечивает точную регулировку воздушного потока для оптимизации воздушно-топливного соотношения и снижения выбросов.
• Клапан отсечной/антигазовый: обеспечивает аварийную герметизацию топливной магистрали и предотвращение обратного горения.
• Электроды: гарантируют стабильный искровой розжиг и работают в связке с трансформатором и системой контроля пламени.

Технические показатели и эксплуатационные данные

• Диапазон мощности: 558–1116 кВт; расход топлива 50–100 кг/ч.
• Электропитание: 380 В, потребляемая мощность комплектно — до 13 400 Вт.
• Длина пламенной трубы: 400 мм; противодавление в топке: 0–11 мбар.
• Класс защиты IP40; уровень шума до 78 дБ; масса около 95 кг.

Обслуживание и оптимизация

• Регулярная проверка насоса и фильтров, инспекция и чистка форсунок, проверка состояния электродов и трансформатора розжига.
• Калибровка реле давления и регулировка сервопривода для поддержания оптимального аэродинамического режима.
• Рекомендовано применение оригинальных комплектующих Baltur для сохранения параметров надёжности и экономичности.

Данная конструкция обеспечивает высокий КПД, предсказуемость работы и соответствие современным требованиям безопасности. Для проектирования систем отопления и пара рекомендуется учитывать совместимость фланцев, габаритов и требования по обслуживанию.
