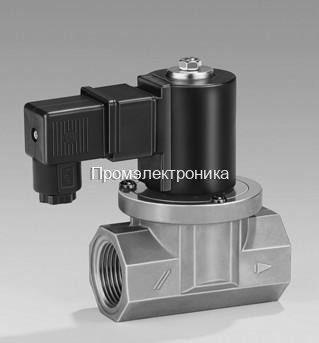

Kromschroder VGP 10R02Q6

Kromschroder VGP 10R02Q6 - предохранительно-запорный клапан для газа.

Электромагнитный газовый клапан VGP применяется в системах безопасности и управления в качестве автоматического запорного органа для газа и воздуха на газовых горелках и другом газопотребляющем оборудовании. Может использоваться на котельных установках, в керамической промышленности, коммунальном хозяйстве, производстве продуктов питания и других отраслях народного хозяйства.

Принцип работы VGP 10R02Q6:

Газовый электромагнитный клапан является нормально закрытым, т.е. закрыт, когда на него не подаётся напряжение.

Открытие: Переменное напряжение подается на электромагнитную катушку через выпрямитель с ограничителем напряжения. Электромагнитное поле катушки втягивает тарелку клапана вверх, отрывает ее от седла, противодействуя давлению газа на входе клапана и усилию закрывающей пружины. Электромагнитный клапан VGP открывается и начинается подача газа.
Закрытие: при снятии напряжения электромагнитное поле пропадает в течение 1 с. Под действием пружины и с учетом силы входного давления шток возвращает тарелку клапана на седло. Клапан закрывается и подача газа прекращается.

Выбор клапана:

Монтажное положение: черной электромагнитной катушкой от вертикального вверх до горизонтального положения, но не переворачивать вниз катушкой. Газовый электромагнитный клапан VGP не должен касаться стен. Минимальное расстояние 20 мм. Не храните и не устанавливайте прибор на открытом воздухе.

Виды газа: природный газ, сжиженный (газообразная форма), биогаз (H2S не более 0,1%) или воздух; другие газы по запросу. Газ должен быть сухим независимо от температурных условий и не должен конденсироваться.

Время открытия: 0.5 с.
Время закрытия: < 1 с.
Температура окружающей среды: от -20 до +60°C.
Температура хранения: от -20 до +40°C.
Безопасность клапана:
Класс А группа 2 по EN 161.
Напряжение питания:
230 В ~, +10/-15 %, 50 Гц,
120 В ~, +10/-15 %, 50 Гц.

Материал корпуса клапана: алюминиевый сплав,
Тарелка клапана: пербунан
