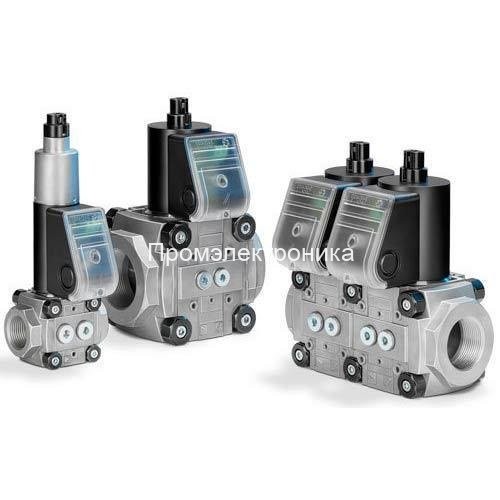

Газовый клапан Kromschroder VAS120R/LW 88000009

Введение в мир промышленной газовой арматуры может показаться сложным, но в его основе лежат принципы безопасности, надежности и эффективности. Именно эти три столпа определяют успех любого производственного процесса, связанного со сжиганием газа. В этой статье мы подробно рассмотрим один из ключевых компонентов, обеспечивающих эту надежность — электромагнитный газовый клапан Kromschroder VAS120R/LW (артикул 88000009). На реальных примерах мы увидим, как этот, на первый взгляд, простой элемент становится сердцем безопасности сложных технологических систем.

Kromschroder, являясь частью глобального концерна Honeywell, на протяжении десятилетий является синонимом высочайшего немецкого качества в области газовых технологий. Серия клапанов VAS (Ventil-Automatische-Sicherheitsabsperrung — Автоматический Предохранительный Запорный Клапан) — это флагманский продукт, разработанный для бескомпромиссной защиты газопотребляющего оборудования.

Технический портрет: Что представляет собой VAS120R/LW?

Чтобы понять всю важность этого клапана, необходимо разобраться в его характеристиках. Артикул 88000009 скрывает за собой четко определенную конфигурацию, где каждая буква и цифра имеет значение:

• VAS: Обозначение серии — автоматический предохранительный запорный клапан.
• 1: Типоразмер 1, указывающий на номинальный диаметр (в данном случае DN20, или 3/4 дюйма).
• 20: Конкретный номинальный диаметр в миллиметрах.
• R: Тип присоединения — внутренняя резьба (Rp).
• L: Указывает на катушку с пониженным энергопотреблением (Low power consumption).
• W: Наличие визуального индикатора положения, который позволяет оператору или наладчику мгновенно определить, открыт клапан или закрыт.

Ключевые технические параметры:

• Класс безопасности "А" по EN 161: Это высший класс безопасности для автоматических запорных клапанов. Он гарантирует максимальную герметичность в закрытом состоянии и высочайшую надежность срабатывания.
• Быстродействие: Клапан является быстродействующим. Время открытия составляет менее 1 секунды, а время закрытия — менее 0.5 секунды. Эта характеристика критически важна для систем безопасности, где требуется мгновенное прекращение подачи газа.
• Принцип действия: Нормально-закрытый. Это означает, что без подачи электрического напряжения на соленоидную катушку клапан надежно удерживается в закрытом положении мощной пружиной. Газ пойдет к горелке только тогда, когда система управления подаст на него сигнал.
• Рабочее давление: Предназначен для систем с давлением газа до 500 мбар, что покрывает подавляющее большинство промышленных применений на газовых горелках средней мощности.
• Надежность: Рассчитан на высокую частоту циклов включения/выключения, что делает его идеальным для процессов с прерывистым режимом работы.

По сути, VAS120R/LW — это страж, стоящий на входе в горелку. По команде от автомата горения или системы управления ПЛК он либо открывает путь газу для розжига и работы, либо мгновенно его перекрывает при любой нештатной ситуации: погасании пламени, падении или превышении давления воздуха/газа, отключении электроэнергии.

Реальные кейсы применения на производстве

Теория важна, но истинная ценность компонента раскрывается в реальных условиях. Рассмотрим два типичных сценария, где установка клапанов Kromschroder VAS120R/LW стала ключевым фактором модернизации и повышения безопасности.

Кейс 1: Модернизация парка термических печей в машиностроении

Проблема: Металлургический завод, специализирующийся на производстве высокопрочных деталей для спецтехники, эксплуатировал парк камерных печей для закалки и отпуска. Возраст оборудования составлял более 20 лет. Газовые рампы печей были оснащены устаревшими клапанами с ручным приводом и медленными электроприводами. Это создавало целый ряд проблем:

1. Низкая безопасность: Медленное закрытие клапанов (до 10-15 секунд) в случае срыва пламени создавало риск скопления взрывоопасной газовоздушной смеси в камере печи.
2. Неэффективность: Розжиг горелок производился "с проветриванием", что приводило к большим потерям газа. Автоматизация циклов была затруднена.
3. Высокие эксплуатационные расходы: Частые утечки через изношенные уплотнения и отказы старой автоматики приводили к простоям и дорогостоящему ремонту.

Решение: Было принято решение о полной замене газовых рамп на всех печах. Новые рампы были спроектированы по современному стандарту безопасности EN 746-2, который предписывает использование системы "double block and bleed" (двойной отсечки с разгрузкой).

На каждую горелку была установлена сборка из двух последовательных клапанов Kromschroder VAS120R/LW, а между ними — клапан сброса в атмосферу. Вся система была завязана на современный автомат горения, контролирующий все параметры: давление газа, давление воздуха для горения, наличие пламени.

Роль клапана VAS120R/LW:

• Мгновенная отсечка: При потере сигнала пламени или любом другом аварийном сигнале, оба клапана VAS120R/LW закрываются менее чем за полсекунды, надежно блокируя подачу газа.
• Проверка герметичности: Перед каждым розжигом система автоматически проверяет герметичность обоих клапанов. Это исключает возможность запуска горелки при неисправном (пропускающем) клапане.
• Визуальный контроль: В процессе наладки и эксплуатации визуальный индикатор положения на клапанах позволял сервисной службе мгновенно определять статус системы без использования дополнительного оборудования.

Результаты:

• Безопасность: Риск взрыва был сведен к минимуму. Система полностью соответствовала современным требованиям промышленной безопасности и Ростехнадзора.
• Экономия газа: Автоматизированный, быстрый и четкий цикл розжига сократил потери газа на 15-20% на каждой печи.
• Надежность: Пропали простои, связанные с отказами газовой арматуры. Межсервисный интервал значительно увеличился.

Кейс 2: Обеспечение безопасности на линии порошковой окраски

Проблема: Производитель торгового оборудования использовал на своем предприятии туннельную печь полимеризации для порошковой краски. Нагрев в печи обеспечивался мощной газовой горелкой прямого нагрева. Любой сбой в работе горелки приводил не только к риску для персонала, но и к порче большой партии продукции (брак покрытия), что влекло за собой серьезные финансовые потери. Старая система безопасности была построена на одном клапане и не обеспечивала должного уровня надежности.

Решение: Инжиниринговая компания, привлеченная для аудита безопасности, рекомендовала полную замену блока управления и газовой арматуры горелки. Центральным элементом новой системы безопасности стала газовая рампа с двумя клапанами Kromschroder VAS120R/LW.

Роль клапана VAS120R/LW:

• Высокая цикличность: Печь работала в прерывистом режиме, включаясь и выключаясь по мере прохождения конвейера. Клапаны VAS, рассчитанные на высокую частоту срабатываний, идеально подошли для такой задачи, в отличие от многих аналогов, предназначенных для более редких включений.
• Компактность и простота монтажа: Ограниченное пространство в шкафу управления горелкой требовало компактных решений. Резьбовое соединение и небольшие габариты клапана позволили легко интегрировать его в существующую обвязку.
• Бескомпромиссная отсечка: В случае погасания пламени (например, из-за сбоя в работе вентилятора печи), система управления немедленно снимала напряжение с обоих клапанов, что гарантировало прекращение подачи газа и предотвращало попадание несгоревшего топлива на горячие окрашенные изделия, исключая их возгорание.

Результаты:

• Гарантия качества продукции: Новая система исключила случаи порчи изделий из-за сбоев в работе горелки. Стабильность температуры в печи улучшилась.
• Повышение уровня безопасности: Система была приведена в соответствие с требованиями страховой компании и нормами безопасности для окрасочных производств.
• Снижение затрат: Сокращение брака и повышение надежности оборудования привели к прямой экономической выгоде, которая многократно окупила затраты на модернизацию.

Заключение

Электромагнитный газовый клапан Kromschroder VAS120R/LW 88000009 — это яркий пример того, как один высококачественный компонент может кардинально повлиять на всю производственную цепочку. Это не просто "кран с электроприводом", а интеллектуальный элемент безопасности, который защищает дорогостоящее оборудование, жизни людей и финансовые результаты предприятия.

Как показывают реальные примеры, его применение в промышленных печах, котельных, сушильных камерах и другом газопотребляющем оборудовании является не расходом, а инвестицией. Инвестицией в безопасность, эффективность, надежность и, в конечном счете, в стабильное и успешное будущее производства. В мире, где цена ошибки может быть чрезвычайно высока, выбор проверенных и сертифицированных компонентов, таких как Kromschroder VAS, становится единственно верным решением.

Электромагнитный газовый клапан Kromschroder VAS 120R/LW: Комплексный технический разбор

В мире промышленной автоматизации и теплотехники, где безопасность и точность являются краеугольными камнями, выбор запорно-регулирующей арматуры играет решающую роль. Электромагнитные газовые клапаны служат первой линией защиты и основным исполнительным элементом в системах управления подачей газа. От их безупречной работы зависит не только эффективность технологических процессов, но и жизнь персонала, а также сохранность дорогостоящего оборудования. В этом детальном техническом обзоре мы погрузимся в мир прецизионной инженерии на примере клапана Kromschroder VAS 120R/LW (артикул 88000009), исследуя его конструкцию, тонкости монтажа, методики настройки, протоколы обслуживания и реальные сценарии применения в промышленности.

Общая характеристика и конструктивные особенности

Электромагнитный клапан Kromschröder VAS 120R/LW — это высокотехнологичный предохранительно-запорный орган, спроектированный для автоматизации процессов управления потоками горючих газов (природный, сжиженный) и воздуха. Данная модель относится к типоразмеру 1, обладая условным проходом (Ду) 20 мм и стандартным резьбовым присоединением Rp ¾. Клапан спроектирован для работы в системах с максимальным входным давлением, не превышающим 500 мбар, что покрывает подавляющее большинство промышленных и коммунальных применений.

Ключевой принцип безопасности, заложенный в конструкцию всей серии VAS, — это состояние "нормально закрытый". Это означает, что в обесточенном состоянии мощная возвратная пружина надежно удерживает запорный элемент в седле, полностью перекрывая поток газа. Подача газа возможна только при подаче управляющего напряжения на катушку, что исключает неконтролируемую утечку при сбоях в электросети или аварийной остановке оборудования.

Анатомия клапана: детальный разбор

• Корпус: Изготовлен из высококачественного алюминиевого сплава, обеспечивающего прочность, легкость и коррозионную стойкость. Геометрия корпуса оптимизирована для минимизации гидравлического сопротивления.
• Электромагнитный привод (Соленоид): Сердце клапана. При подаче переменного напряжения (в данной модели 230В) на катушку, оно преобразуется встроенным выпрямителем в постоянное. Создаваемое мощное электромагнитное поле преодолевает усилие пружины и втягивает стальной сердечник (шток), связанный с тарелкой клапана, тем самым открывая проход для газа. Процесс активации катушки сопровождается свечением яркого синего светодиода, что служит удобным средством визуальной диагностики.
• Запорный орган: В отличие от простых односедельных клапанов, в VAS применяется усовершенствованная конструкция с двойным седлом. Это инженерное решение позволяет силе входного давления газа действовать на тарелку клапана с двух сторон, частично компенсируя друг друга. Результат — для открытия клапана требуется меньшее усилие соленоида, снижается износ и повышается стабильность работы при колебаниях давления в магистрали. В качестве уплотнительного материала затвора используется эластичный и газостойкий нитрил-бутадиен-каучук (NBR).
• Закрывающая пружина: Откалиброванная стальная пружина обеспечивает гарантированное и очень быстрое закрытие клапана при снятии напряжения. Время закрытия составляет менее 1 секунды, что соответствует самым строгим стандартам безопасности.
• Встроенная сетка-фильтр: На входе клапана интегрирована сетка из нержавеющей стали. Этот, на первый взгляд, простой элемент выполняет критически важную функцию — он задерживает ржавчину, окалину и другие механические частицы, которые могут присутствовать в газопроводе. Попадание таких частиц на прецизионно обработанные кромки седел может привести к потере герметичности и созданию опасной ситуации.

Расшифровка модели VAS 120R/LW:

• V - Valve (Клапан)
• A - Электромагнитный привод
• S - Одиночный клапан
• 1 - Типоразмер 1
• 20 - Условный проход Ду 20 мм
• R - Внутренняя резьба по стандарту Rp (ISO 7-1)
• L (langsam öffnend) - "Медленно открывающийся". Эта функция реализуется за счет встроенного гидравлического демпфера. Время полного открытия может достигать 10 секунд. Плавный старт горелки предотвращает гидравлические удары в газовой линии и, что более важно, срыв пламени при розжиге, обеспечивая мягкий и стабильный выход на рабочий режим.
• W - Код напряжения питания, означающий 230 В переменного тока, 50/60 Гц.

Монтаж и проектирование газовой линии

Качество монтажа напрямую влияет на надежность и долговечность работы клапана. Пренебрежение правилами установки может привести не только к преждевременному выходу устройства из строя, но и к серьезным авариям.

Монтажное положение и окружение

Электромагнитный привод может быть ориентирован в пространстве от строго вертикального до горизонтального положения. Категорически запрещена установка клапана приводом вниз ("вверх ногами"). В таком положении возрастает нагрузка на шток и направляющие, что может привести к подклиниванию и неполному закрытию. Необходимо обеспечить свободное пространство вокруг клапана, с минимальным зазором до стен или другого оборудования не менее 20 мм. Это требуется для естественной конвекции воздуха и охлаждения катушки, которая в процессе работы может значительно нагреваться.

Подготовка к установке

• Фильтрация газа: Перед клапаном обязательна установка газового фильтра (например, Kromschröder GFK). Это требование — не просто рекомендация, а критически важное условие для обеспечения герметичности и долговечности клапана.
• Чистота трубопровода: Перед монтажом необходимо убедиться, что внутренние полости трубопровода очищены от грязи, сварочного грата, ржавчины и уплотнительных материалов (лен, паста).
• Защита от внешней среды: Клапан имеет степень защиты IP65, что означает полную защиту от пыли и от водяных струй с любого направления. Тем не менее, установка на открытом воздухе, где возможно прямое воздействие осадков и конденсата, не допускается.

Электрическое подключение

Подключение к электросети осуществляется через стандартный кабельный ввод М20х1,5. Клеммная колодка рассчитана на подключение провода сечением до 2,5 мм². Важно обеспечить надежное заземление корпуса клапана. Схема подключения интуитивно понятна: фаза и ноль подаются на соответствующие клеммы соленоида.

Настройка и прецизионная регулировка

Гибкость настройки — одно из ключевых преимуществ клапанов Kromschröder. Модель VAS 120R/LW позволяет инженерам-наладчикам точно адаптировать его работу под специфические требования конкретной горелки или технологического процесса.

Регулировка максимального расхода

На верхней части электромагнитного привода расположен настроечный винт, защищенный колпачком. Вращая этот винт, можно механически ограничить максимальный ход штока клапана. Это, в свою очередь, ограничивает максимальный расход газа, который может пройти через клапан в полностью открытом состоянии. Диапазон регулировки очень широк — от 20 до 100% от номинальной пропускной способности. Уникальной особенностью клапанов VAS типоразмера 1-3 является наличие наглядного механического указателя. Это небольшое окошко со шкалой, которое в реальном времени показывает текущую уставку максимального расхода. Такая визуализация значительно упрощает и ускоряет процесс наладки, позволяя обойтись без сложных расчетов и многократных замеров.

Настройка динамики открытия (для версии "L")

Медленно открывающиеся клапаны, как VAS 120R/LW, оснащены гидравлическим демпфером. Но их функционал не ограничивается простым замедлением. Они позволяют настроить сложный двухступенчатый профиль открытия, который идеально подходит для современных горелок.

• Настройка "пускового расхода газа": Эта функция позволяет клапану в первый момент после подачи напряжения открыться не полностью, а лишь на небольшую, заранее заданную величину. Это создает небольшой, стабильный поток газа, идеальный для розжига. Величина этого "первого шага" регулируется вращением корпуса демпфера в диапазоне от 0 до 70% от установленного максимального расхода. Вращение по часовой стрелке увеличивает начальный поток, против часовой — уменьшает.
• Настройка основного времени открытия: После этапа пускового расхода клапан начинает медленно и плавно открываться до конечного положения. Скорость этого основного хода также можно регулировать, добиваясь оптимального времени выхода горелки на полную мощность.

Такая двухэтапная настройка позволяет реализовать максимально мягкий и безопасный розжиг: сначала подается минимально необходимое количество газа для образования стабильного запального факела, и только после этого мощность горелки плавно наращивается до рабочей.

Протоколы технического обслуживания

Несмотря на высокую надежность, клапаны Kromschröder, как и любое ответственное оборудование, требуют регулярного технического обслуживания для гарантии безотказной работы на протяжении всего срока службы.

• Проверка и очистка сетчатого фильтра: Это основная и самая важная процедура. Регламент — не реже одного раза в год. Если в качестве топлива используется биогаз или другой газ с потенциально высоким содержанием примесей, периодичность следует сократить до одного раза в шесть месяцев. Засорение фильтра — самая распространенная причина снижения производительности горелки.
• Проверка герметичности: Проводится в рамках общего инспекционного контроля газовой линии с помощью специальных течеискателей или мыльной эмульсии. Особое внимание уделяется резьбовым соединениям и уплотнениям.
• Визуальный и функциональный контроль: Осмотр корпуса на предмет повреждений, проверка надежности электрических соединений, контроль срабатывания клапана (четкость открытия и закрытия), проверка свечения светодиодного индикатора.

Максимальный срок службы клапана ограничен либо 10 годами с даты производства, либо 9 725 220 рабочими циклами (срабатываниями). Эксплуатация устройства сверх этих пределов не рекомендуется, так как производитель не может гарантировать сохранение заявленных параметров безопасности.

Пример применения: модернизация печи для отпуска алюминиевых колесных дисков

Рассмотрим реальный пример использования клапана VAS 120R/LW на металлургическом производстве, а именно в газовой системе печи для термической обработки (искусственного старения/отпуска) автомобильных дисков.

Задача: Обеспечить высокоточный контроль температуры в печи, работающей в циклическом режиме. Требуется плавный нагрев до 200-250°C, длительная выдержка при стабильной температуре и безопасное отключение. Резкие скачки мощности горелки недопустимы, так как могут привести к неравномерному прогреву садки и браку продукции.

Решение: В газовой рампе печи, управляемой ПЛК (программируемым логическим контроллером), устанавливается так называемая "газовая нитка", включающая фильтр, регулятор давления, два последовательных предохранительных клапана и систему контроля герметичности. В качестве второго, регулирующего клапана, применяется Kromschröder VAS 120R/LW, работающий в паре с первым, быстродействующим клапаном (например, VAS 120R/NW).

Описание технологического цикла:

1. Фаза розжига: ПЛК, получив команду на запуск, инициирует проверку герметичности блока клапанов. После успешной проверки подается напряжение на оба клапана. Первый клапан открывается мгновенно. VAS 120R/LW, настроенный на пусковой расход около 20%, подает на горелку строго дозированное количество газа. Включается система розжига, и датчик пламени фиксирует появление факела.
2. Фаза плавного нагрева: После подтверждения розжига ПЛК оставляет клапан VAS 120R/LW открытым. Благодаря демпферу, клапан в течение 10 секунд плавно открывается до максимального положения, которое заранее было ограничено настроечным винтом на 80% для соответствия номинальной мощности печи. Мощность горелки нарастает плавно, обеспечивая равномерный и бережный нагрев дорогостоящих дисков.
3. Фаза выдержки (ПИД-регулирование): Для поддержания точной температуры в печи ПЛК использует ПИД-алгоритм, управляя клапаном в импульсном режиме (вкл/выкл). Благодаря высокой надежности и большому ресурсу, VAS 120R/LW прекрасно справляется с частыми переключениями, модулируя подводимую тепловую мощность.
4. Фаза остановки: По окончании цикла выдержки или при возникновении аварийного сигнала (например, погасание пламени или превышение температуры) ПЛК немедленно снимает напряжение с обоих клапанов. Клапаны за доли секунды герметично перекрывают подачу газа, гарантируя полную безопасность установки.

В данном применении сочетание функций медленного открытия, регулировки пускового расхода и ограничения максимального потока в клапане VAS 120R/LW позволило не только обеспечить требуемый уровень безопасности, но и значительно повысить качество термообработки, снизив процент брака и оптимизировав расход газа.

В заключение, Kromschröder VAS 120R/LW является ярким примером того, как продуманная инженерная мысль и качественное исполнение одного компонента могут оказать существенное влияние на безопасность, эффективность и качество всего технологического процесса. Это не просто клапан, а прецизионный инструмент в руках грамотного специалиста.
