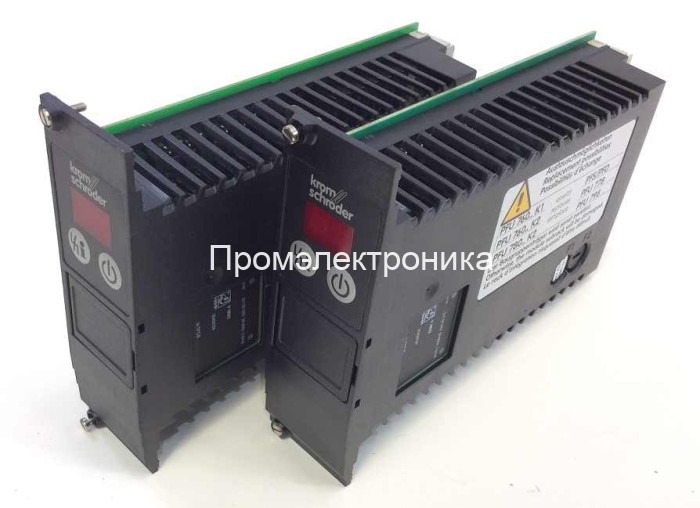

Kromschroder PFU780LND 88651113

Автомат управления горелками Kromschroder PFU780LND 88651113 предназначен для управления, розжига и контроля работы газовых горелок при импульсном или непрерывном режиме работы, для автоматического управления горелками на различных типах оборудования ,таких как котлы, печи, горелки и т.д.

Современная электронная база моментально реагирует на изменения в процессе работы горелки и соответствующе корректирует параметры. Большинство технологических параметров можно контролировать непосредственно с прибора ( параметры установки, состояние программы, сила тока датчика контроля пламени). С помощью программы BCSoft возможна перенастройка параметров. Прибор сохраняет во внутренней памяти историю ошибок.

Контроллеры Kromschroder PFU780LND 88651113 используются для прямого розжига промышленных горелок и печей.

На промышленных печах использование контроллеров серии РFU снижает нагрузку на центральную систему управления печи за счет переноса на него ряда задач, касающихся горелки, например, гарантируется, что розжиг горелки при безопасных условиях всегда будет происходить после ее перезапуска.

Схема подключения

Программный цикл работы Kromschroder PFU780LND 88651113:

Если в процессе предшествовавшего рабочего цикла поступало аварийное сообщение, то необходимо на автомате сбросить сигнал аварии. Когда срабатывает блокировка по безопасности, PFU возвращается в позицию запуска и проводит самотестирование. Если при этом не обнаружена неисправность внутренней электронной схемы или датчика пламени, горелка может быть запущена.
Проверка на источник постороннего излучения проводится в позиции запуска или после подачи сигнала запуска(q), в зависимости от параметра 15.
После окончания минимальной паузы между включениями горелки tBP, PFU открывает клапан V1 и разжигает горелку. Время розжига tZ постоянно.
Если пламя обнаружено в течение времени безопасности tSA, то по истечении его начинается период стабилизации пламени tFS. Затем клапан V2 открывается и рабочий сигнальный контакт между клеммами 2с и 4с замыкается. На этом завершается запуск. Регулируемое мин. время горения tB гарантирует работу горелки в течение определенного периода, даже если сигнал запуска (q) уже отключен.

Основные функции автоматов управления горелками Kromschroder PFU включают:

1. Зажигание горелки и контроль пламени: автоматы управления горелками обеспечивают автоматическое зажигание горелки и контролируют наличие пламени в течение всего процесса горения.
2. Регулирование подачи топлива: устройства контролируют подачу газа или другого топлива к горелке, обеспечивая оптимальные условия горения и минимизацию выбросов.
3. Защита от перегрева: автоматы управления горелками предотвращают перегрев оборудования, контролируя температуру и отключая подачу топлива при достижении критических значений.
4. Диагностика и сигнализация неисправностей: автоматы управления горелками могут обнаруживать различные виды неисправностей и предупреждать об их возникновении, что позволяет оперативно принять меры по их устранению.
5. Интеграция с другими системами: автоматы управления горелками Kromschroder PFU могут быть интегрированы с различными системами автоматики и управления, позволяя организовать более сложные и эффективные системы управления и мониторинга.
