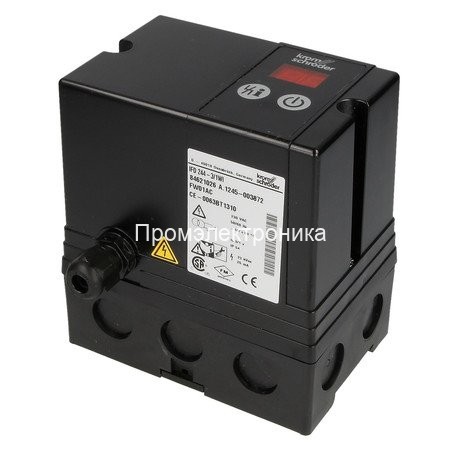

Kromschroder IFD 244-3/1WZ

Kromschroder IFD 244-3/1WZ- автоматы управления горелкой предназначены для розжига и контроля пламени газовых горелок на предприятиях нефтяной, машиностроительной, химической отрасли.

Контроллеры серии IFD используются в установках с частым и прерывистым режимом работы

Особенности блоков управления горением:

- самотестирование блока управления в непрерывном режиме

- перезапуск программы при пропадании питания

- многофункциональный дисплей: просмотр режима работы

Применение:

Атмосферные горелки:

Управление: ВКЛ/ВЫКЛ

Горелка разжигается с помощью электрода розжига и контролируется с помощью ионизационного электрода. В случае пропадания пламени во время запуска выполняется немедленное аварийное отключение. В случае пропадания пламени во время работы проводится автоматический перезапуск горелки

Горелки с принудительной подачей воздуха:

Управление: ВКЛ/ВЫКЛ

Газовый клапан и воздушный клапан активизируются одновременно. В случае пропадания пламени во время запуска выполняется немедленное аварийное отключение В случае пропадания пламени во время работы проводится автоматический перезапуск горелки.

Двухступенчатое управление горелкой:

Управление: МАКС/МИН или МАКС/МИН/ВЫКЛ

Горелка BIO/BIC запускается при минимальной нагрузке. При открытии воздушного клапана горелка переключается на основную нагрузку. Внешняя система управления, например PLC, может дать команду на

воздушный электромагнитный клапан VR..R для регулирования нагрузки между максимальной и минимальной. В случае пропадания пламени во время запуска выполняется немедленное аварийное отключение В случае пропадания пламени во время работы проводится автоматический перезапуск горелки.

Программный цикл:

Нормальный запуск

Если после подачи напряжения продолжает поступать аварийное сообщение из предшествующего цикла, то необходимо сбросить аварийный сигнал (деблокировка). Контакты цепи безопасности замкнуты, IFD возвращается к позиции запуск/готовность к работе и проводит самотестирование. Если при этом не определяется внутренний сбой электронной схемы или датчика пламени, то начинается проверка на источник постороннего излучения. Это происходит в позиции запуска в течение времени ожидания tW. Если в течение этого периода постороннее излучение не обнаружено, начинает протекать время безопасности при запуске tSA. Напряжение подается на газовый клапан и запальный трансформатор. Горелка запускается. После того, как время безопасности при запуске tSA истекло, запуск завершается.

Запуск без сигнала пламени

Если, после открытия газового клапана и активизирования розжига пламя не обнаружено в течение времени безопасности при запуске tSA, происходит аварийное отключение.

Действия в случае пропадания пламени во время работы горелки

Если пламя пропадает во время работы горелки, то в течение времени безопасности работы горелки tSB

IFD выполняет аварийное отключение. Клапан закрывается немедленно. Горелка должна один раз повторно запуститься. Если горелка не заработает, происходит аварийное отключение.

Во время работы 7-сегментный встроенный дисплей показывает актуальное состояние программы.
Информация о сигнале пламени и других параметрах  может быть просмотрены при последовательном
нажатии кнопки Деблокировка/Информация (Reset/Information) (в течение 2 секунд).
В случае неисправности IFD останавливает течение программы, дисплей мигает, и затем показывает причину неисправности в кодированной форме.

Автоматы Kromschroder IFD обладают следующими основными функциями:

1. Контроль и управление горелкой: эти устройства автоматически контролируют рабочие параметры горелки, такие как давление газа, температура и мощность, и в случае необходимости вносят корректировки для обеспечения стабильного и эффективного горения.
2. Пуск и остановка горелки: автоматы Kromschroder IFD контролируют процесс пуска и остановки горелки, обеспечивая плавное и безопасное включение и выключение горелки.
3. Безопасность: устройства Kromschroder IFD оснащены различными системами безопасности, такими как контроль пламени, контроль газа, контроль температуры и другие, чтобы предотвратить аварийные ситуации и обеспечить безопасность эксплуатации горелки.
4. Диагностика и мониторинг: автоматы Kromschroder IFD предоставляют информацию о состоянии горелки и обнаруживают возможные проблемы, что позволяет операторам своевременно устранять неисправности и проводить техническое обслуживание.
5. Совместимость и интеграция: автоматы управления горелками Kromschroder IFD совместимы с различными типами горелок и могут быть интегрированы с системами управления зданием или промышленными контроллерами для централизованного управления и мониторинга.

Применение автоматов управления горелками Kromschroder IFD 244-3/1WZ широко распространено в различных промышленных и коммерческих секторах. Они используются для контроля и управления газовыми горелками, обеспечивая безопасность и эффективность процессов горения. Ниже приведены некоторые области применения Kromschroder IFD:

1. Теплогенерация: автоматы Kromschroder IFD применяются для управления горелками в котельных, теплообменниках и теплогенераторах, обеспечивая стабильное и эффективное горение газа.
2. Промышленное производство: во многих промышленных процессах, таких как стеклоплавильные печи, металлургические печи, агрегаты для термообработки металлов и др., автоматы Kromschroder IFD контролируют и управляют горелками, обеспечивая оптимальные рабочие параметры.
3. Пищевая промышленность: в пищевой промышленности автоматы Kromschroder IFD могут использоваться для контроля и управления горелками в печах, сушилках и другом оборудовании, где требуется точное и стабильное управление температурой.
4. Коммерческие и общественные здания: автоматы Kromschroder IFD могут быть использованы для управления горелками в системах отопления и горячего водоснабжения, обеспечивая комфортные условия проживания и экономию энергоресурсов.
5. Сельское хозяйство: Kromschroder IFD также может использоваться в сельскохозяйственных объектах, например, для контроля и управления горелками в сушилках зерна или обогревателях теплиц.
6. Утилизация отходов: автоматы Kromschroder IFD могут применяться для управления горелками в установках по сжиганию и утилизации отходов, обеспечивая высокую температуру горения и эффективное уничтожение загрязнителей.
