Артикул:84444400
Характеристики
Бренды
Kromschroder
Все характеристики
25 000
В наличии
В корзине
Быстрая доставка
8-800-350-57-63
+7-958-623-59-59 (Whatsapp)
Обратная связь
Заказать оборудование:

Москва: В наличииСанкт-Петербург: В наличииКазань: В наличии

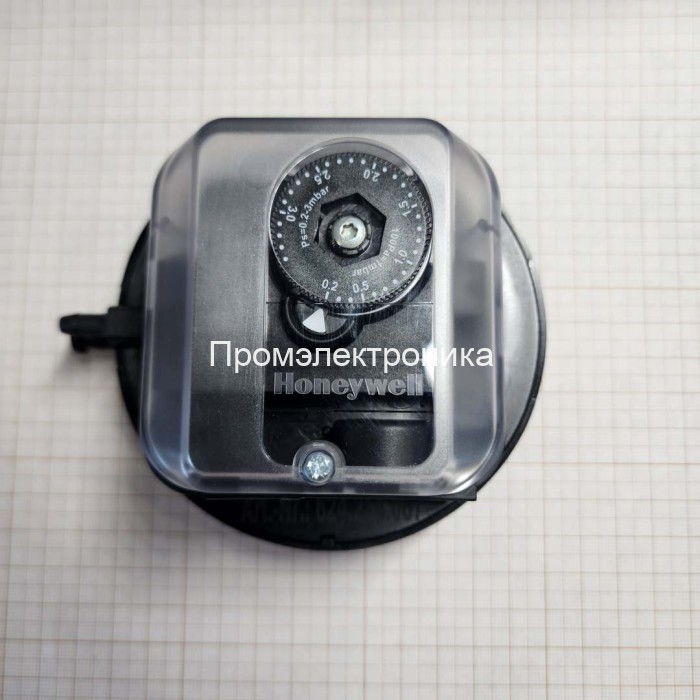

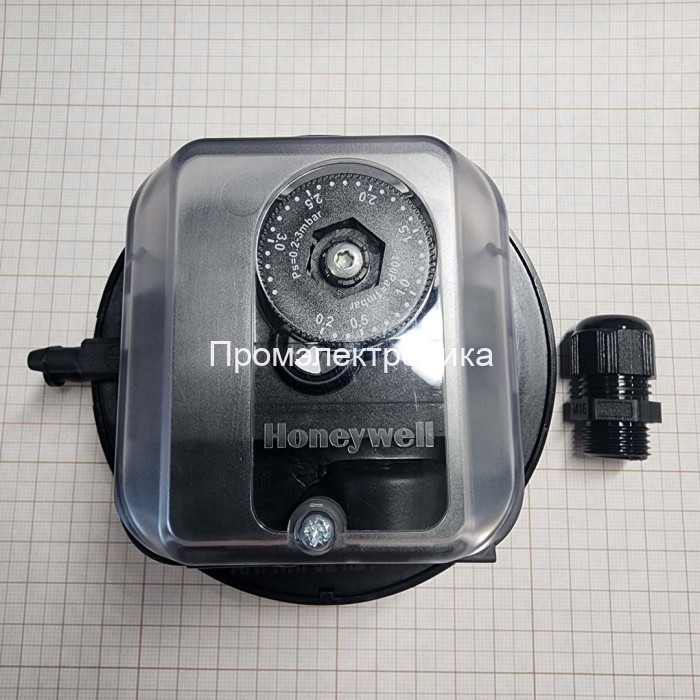

Датчики-реле давления Kromschroder DL 3A-3 code 84444400 – это надежные и высокоточные устройства для контроля и управления давлением в промышленных системах. Они обеспечивают стабильную работу оборудования, предотвращая аварийные ситуации. Эти датчики идеально подходят для измерения избыточного, отрицательного и дифференциального давления в газовых и жидкостных средах, включая системы вентиляции, кондиционирования и отопления.

Продукция Kromschroder (Honeywell) отличается высокой точностью и долговечностью. Регулировка точки срабатывания осуществляется с помощью удобного ручного колесика. Датчики оснащены надежными контактами и подходят для эксплуатации в широком диапазоне температур, включая экстремальные условия.

Компания "Промэлектроника" является официальным дистрибьютором Kromschroder, что гарантирует оригинальность продукции и высокий уровень сервиса.

Основные преимущества Kromschroder DL 3A-3 code 84444400:

  • Широкий диапазон измерений и настройка под конкретные задачи.
  • Простота монтажа и настройки.
  • Возможность использования в зонах с потенциально взрывоопасной атмосферой.
  • Надежный контроль давления в промышленных системах.

Применение:

  • Мониторинг давления в системах вентиляции и горения.
  • Контроль газовых горелок и топочных агрегатов.
  • Использование в отопительных системах, кондиционировании и других промышленных установках.

Реле Kromschroder DL 3A-3 code 84444400 — это важный элемент безопасности в газовых системах, позволяющий надежно отключать подачу газа при отклонении давления от допустимых норм. Если давление газа становится слишком низким или слишком высоким, реле оперативно срабатывает, предотвращая запуск горелки или инициируя аварийное отключение для защиты системы.

Конструкция реле позволяет измерять избыточное давление, например, для контроля работы вентилятора или проверки минимального и максимального давления газа. Кроме того, реле может измерять разрежение, что полезно для контроля давления перед дымососом или в системах удаления дымовых газов.

Монтаж допускается в вертикальном или горизонтальном положении, однако предпочтительно, чтобы мембрана находилась в вертикальной ориентации. Важно помнить, что при вертикальной установке точка срабатывания ps будет соответствовать шкале SK на регулировочном колесике. При других монтажных положениях ps может измениться, и требуется дополнительная проверка.

Длительная эксплуатация при высоких температурах, повышенном содержании озона (более 200 мкг/м³) или сероводорода (более 0,1% H₂S) может ускорить старение эластомерных материалов, что снижает срок службы устройства.

Использование датчиков Kromschroder DL 3A-3 code 84444400 обеспечивает высокий уровень безопасности и надежности газовых систем, предотвращая аварии из-за недопустимого давления. Кроме того, реле способствует экономии энергии и оптимизации работы оборудования, поддерживая правильное давление газа для каждого процесса.



Бренды
Kromschroder
Отзывов ещё нет — ваш может стать первым.

Помогите другим пользователям с выбором - будьте первым, кто поделится своим мнением об этом товаре.

Техническое описание датчика-реле давления воздуха Kromschroder DL 3A-3

Данное техническое описание относится к датчику-реле давления воздуха Kromschroder DL 3A-3, предназначенному для контроля избыточного давления, разрежения или перепада давлений воздуха, дымовых газов или других неагрессивных и негорючих газов. Прибор обеспечивает переключение электрической цепи при достижении предварительно настроенного значения давления.

1. Расшифровка типового обозначения DL 3A-3

  • DL: Обозначает серию датчиков-реле давления воздуха.
  • 3: Указывает на максимальную настройку в мбар, что для данной модели соответствует диапазону регулировки от 0.3 до 3 мбар.
  • A: Означает исполнение с резьбовым присоединением Rp 1/4 для основного порта давления, наличием присоединительных трубок для альтернативных портов и регулировочным колесиком для настройки точки срабатывания.
  • -3: Указывает на тип электрического подключения – винтовые клеммы, обеспечивающий степень защиты IP 54.

2. Принцип работы

Датчик-реле давления воздуха DL 3A-3 функционирует на основе изменения состояния встроенного микропереключателя при достижении установленной точки срабатывания по давлению. Давление измеряемой среды воздействует на мембрану из NBR (бутадиен-нитрильного каучука). Изменение положения мембраны, вызванное изменением давления, передается на микропереключатель. Настройка требуемого давления срабатывания осуществляется вращением регулировочного колесика, которое изменяет усилие пружины, противодействующей давлению на мембрану. Прибор срабатывает как при повышении, так и при понижении давления относительно точки настройки, в зависимости от конфигурации подключения и контролируемого параметра.

3. Технические характеристики

3.1. Эксплуатационные характеристики

  • Регулируемая среда: Воздух, дымовые газы, другие неагрессивные и негорючие газы.
  • Диапазон настройки точки срабатывания: от 0.3 до 3 мбар (от 30 до 300 Па).
  • Максимальное давление на входе (): 5 кПа (50 мбар). Это значение также является давлением сопротивления.
  • Средний гистерезис переключений: от 10 до 16 Па (от 0.1 до 0.16 мбар).
  • Точность настройки: Отклонение от точки срабатывания при испытании по EN 1854 составляет ±15% от установленного значения или ±6 Па (±0.024" WC).
  • Монтажное положение: Вертикальное (мембрана вертикально – предпочтительно), горизонтальное или в некоторых случаях внешней стороной вниз. При вертикальном монтажном положении точка срабатывания ps соответствует установленному на колесике значению шкалы SK. При другом монтажном положении точка срабатывания изменяется и не соответствует установленному значению шкалы SK; требуется проверка точки срабатывания ps. Например, для модели DL 1.5A (аналогичное поведение ожидается для DL 3A, но конкретные значения сдвига для DL 3A не указаны), при горизонтальном положении , при перевернутом .

3.2. Механические характеристики

  • Мембрана: Изготовлена из NBR (бутадиен-нитрильный каучук), не содержит силикона.
  • Корпус: Изготовлен из пластмассы ПБТ (полибутилентерефталат), армированной стекловолокном, с низкой газопроницаемостью. Состоит из верхней части корпуса с крышкой, нижней части корпуса, регулировочного колесика и кабельного ввода M16.
  • Вес (для DL..A): Приблизительно 190 г.

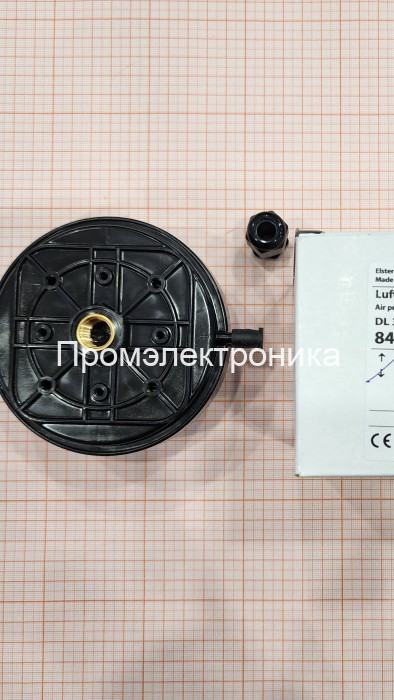

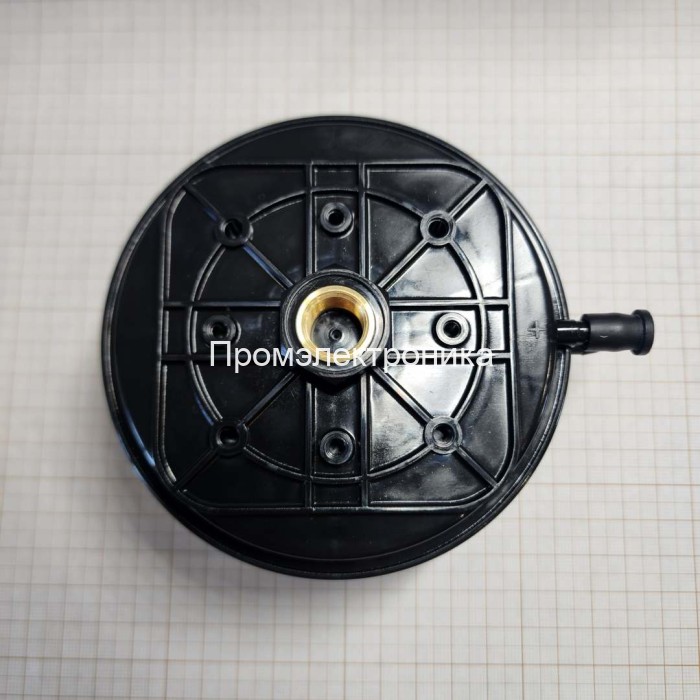

  • Присоединение давления для DL 3A:
    • Порт 1: Rp 1/4 (для избыточного давления "+").
    • Порт 2: Штуцер 4.75x1 мм (для избыточного давления "+"), при поставке закрыт резиновым колпачком.
    • Порт 3: Штуцер 4.75x1 мм (для разрежения "-").
    • Порт 4 (для DL 3A-3Z): Rp 1/8 (для разрежения "-"). Стандартный DL 3A обычно использует порты 1, 2 и 3.
  • Рекомендуемые моменты затяжки:
    • Винты крышки: 65 Нсм.
    • Кабельный ввод M16x1.5: 50 Нсм.
    • Зажимные винты клемм: 80 Нсм.
    • Резьбовое соединение Rp 1/4 в нижней части корпуса: 600 Нсм.
    • Резьбовое соединение Rp 1/8 в верхней части корпуса (если применимо): 250 Нсм.

3.3. Электрические характеристики (для исполнения DL 3A-3)

  • Тип электрического подключения: Винтовые клеммы.
  • Сечение подключаемых проводов: от 0.5 до 1.8 мм² (AWG 24 до AWG 13).
  • Кабельный ввод: M16x1.5, для кабелей диаметром от 4 до 10 мм.
  • Контакты: Микропереключатель с перекидным контактом (SPDT). Клеммы: 1 (NC - нормально замкнутый), 2 (NO - нормально разомкнутый), 3 (COM - общий).
    • Контакты 3 и 2 (COM-NO) замыкаются при повышении давления (или понижении разрежения).
    • Контакты 1 и 3 (COM-NC) замыкаются при понижении давления (или повышении разрежения); размыкаются при повышении давления.
  • Коммутируемая мощность (для стандартных контактов DL..A, не DL..G):
    • Напряжение: 24-250 В переменного тока (AC).
    • Ток при cos : от 0.05 до 5 А.
    • Ток при cos : от 0.05 до 1 А.
  • Зазор между контактами: < 3 мм (μ).
  • Микропереключатель: Соответствует EN 61058-1.
  • Рекомендация: При коммутации малых мощностей (например, 24 В, 8 мА) в среде, содержащей силикон или масло, рекомендуется использовать защитный RC-модуль (22 Ω, 1 $\mu$F).

3.4. Условия окружающей среды

  • Степень защиты корпуса: IP 54 (для исполнения "-3").
  • Допустимая температура окружающей среды при эксплуатации (для DL..A): от -20°C до +80°C.
  • Температура хранения и транспортировки: от -20°C до +40°C.
  • Ограничения: Недопустимы обледенение, образование конденсата и конденсация влаги внутри прибора и на приборе. Длительная эксплуатация при повышенной температуре окружающей среды ускоряет старение эластомерных материалов и снижает срок службы. Концентрация озона свыше 200 μг/м3 ускоряет старение эластомерных материалов.
  • Класс безопасности: II по VDE 0106-1.

4. Монтаж и подключение

4.1. Указания по монтажу

  • Перед монтажом и эксплуатацией внимательно прочтите соответствующее руководство. Все работы должны проводиться только квалифицированным персоналом.
  • Обеспечьте достаточно свободного места для монтажа и беспрепятственный доступ к колесику для настройки.
  • При падении прибора могут возникнуть необратимые повреждения; в этом случае прибор необходимо полностью заменить.
  • Используйте только допущенный уплотнительный материал.
  • Не допускайте попадания конденсата в прибор. По возможности следите за тем, чтобы провода/трубы были проложены снизу вверх. В противном случае существует опасность обледенения при минусовых температурах, смещения точки срабатывания или коррозии, что может привести к выходу прибора из строя.
  • Защитите соединения от попадания частичек грязи или влаги; при необходимости установите фильтр.
  • При сильных колебаниях давления необходимо установить дроссельную шайбу/дроссель.
  • При наружной установке требуется навес и защита от прямых солнечных лучей (даже при IP 65).
  • Если монтажная поверхность неровная, датчик-реле следует закрепить только двумя винтами с одной и той же стороны монтажной пластины или воздухопровода, чтобы избежать механических напряжений.
  • Пары, содержащие силикон, могут создать помехи при работе контактов. Используйте силиконовые шланги, полностью прошедшие вулканизацию.

4.2. Подключение давления

  • Контроль избыточного давления: Подключите источник давления к порту 1 (Rp 1/4) или порту 2 ( 4.75x1 мм). Если используется порт 2, порт 1 необходимо заглушить. Порт 3 (и порт 4, если имеется и не используется для дифференциального давления) остаются открытыми для вентиляции верхней мембранной камеры.
  • Контроль разрежения (вакуума): Подключите источник разрежения к порту 3 ( 4.75x1 мм). Порты 1 и 2 остаются открытыми для вентиляции верхней мембранной камеры.
  • Контроль перепада давлений:
    • Более высокое давление ("+") подключается к порту 1 или 2 (применительно к DL 3A).
    • Более низкое давление ("-") подключается к порту 3 (применительно к DL 3A).
  • Общее: Незадействованные порты давления следует заглушить.

4.3. Электрическое подключение

  1. Отключите электропитание установки, обеспечив видимый разрыв цепи.
  2. Откройте крышку корпуса датчика-реле.
  3. Заведите кабель через кабельный ввод M16x1.5.
  4. Произведите подключение к винтовым клеммам 1 (NC), 2 (NO), 3 (COM) в соответствии со схемой электроподключения и требуемой логикой работы. Например, для замыкания цепи при повышении давления, используйте клеммы 3 (COM) и 2 (NO). Для размыкания цепи при повышении давления (или замыкания при понижении), используйте клеммы 3 (COM) и 1 (NC).
  5. Плотно закрутите кабельный ввод M16 (момент затяжки 50 Нсм).
  6. Закройте крышку корпуса (момент затяжки 65 Нсм).
  7. Для датчиков с настройкой на избыточное давление (стандартная схема), удалите шаблон со схемой подключения (если он есть под крышкой) и произведите подключение согласно выгравированной на корпусе схеме.

5. Настройка точки срабатывания

  1. Отключите напряжение от установки с созданием видимого разрыва цепи.
  2. Открутите крышку корпуса датчика-реле.
  3. Подключите омметр к соответствующим клеммам (например, 3-COM и 2-NO для контроля замыкания при повышении давления) для определения момента срабатывания.
  4. Поверните регулировочное колесико для установки требуемой точки срабатывания по шкале.
  5. Подключите к соответствующему порту давления контрольный манометр.
  6. Медленно подайте давление (или создайте разрежение), наблюдая за показаниями манометра и моментом переключения контактов по омметру.
  7. Если датчик-реле не срабатывает при требуемой точке, скорректируйте настройку с помощью колесика. Сбросьте давление и повторите проверку.
  8. После успешной настройки снова установите и закрепите крышку корпуса, соблюдая момент затяжки.

6. Техническое обслуживание и срок службы

  • Рекомендуется проводить проверку функциональной способности датчика-реле один раз в год.
  • Для очистки прибора не используйте очистители высокого давления и/или агрессивные чистящие средства.
  • Запрещается вносить технические изменения в конструкцию прибора. Допускается применение только оригинальных запасных частей.
  • Ремонтные работы, не предписанные руководством по эксплуатации, проводить запрещено. В случае неисправности прибор следует отправить производителю для проверки.
  • Срок службы: Для датчиков DL..A, DL..K, согласно EN 13611 и EN 1854, составляет 10 лет с даты изготовления. По окончании назначенного срока службы важные с точки зрения безопасности компоненты должны быть заменены, либо прибор должен быть выведен из эксплуатации.

7. Сертификация

Датчики-реле давления серии DL..A, DL..K имеют следующую сертификацию (список может быть неполным):

  • CE: Соответствие Директивам ЕС, включая 2014/35/EU (LVD), 2014/30/EU (EMC), 2011/65/EU (RoHS II), 2015/863/EU (RoHS III), и Регламенту (EU) 2016/426 (GAR). Соответствие стандартам, таким как DIN EN 1854.
  • UKCA: Соответствие нормам Великобритании.
  • Прочие: FM Approved, UL Listed, AGA, Сертификат Таможенного Союза ЕврАзЭС, RoHS compliant.
  • Прибор может содержать особо опасные вещества (SVHC) из списка кандидатов Регламента REACH № 1907/2006.

Для получения полной и актуальной информации всегда рекомендуется обращаться к оригинальной документации производителя.
