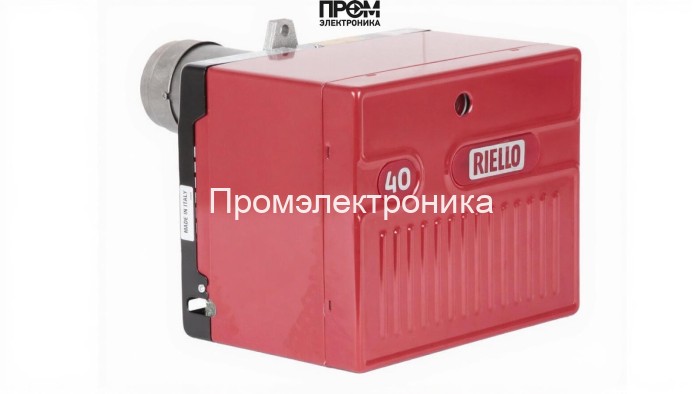

Комбинированная горелка Riello 40 G20KI — техническое описание для инженеров

Riello 40 G20KI — промышленная одноступенчатая комбинированная горелка для дизельного и керосинового топлива. Модель предназначена для стабильной работы в котельных и технологических установках при мощности от 95 до 210 кВт. В тексте приведено структурированное техническое описание, включающее составные узлы, режимы эксплуатации и рекомендации по обслуживанию с акцентом на надежность, энергоэффективность и безопасность.

Ключевые параметры

• Модель: Riello 40 G20KI
• Диапазон мощности: 95–210 кВт
• Топливо: дизель / керосин
• Электропитание: 220 В, потребление 320 Вт
• Расход топлива: 8–18 кг/ч
• IP класс: IP40, вес 15 кг, габариты 40.3×35×29.8 см

Составные детали и их функции

Конструкция горелки выполнена по модульному принципу: каждый узел проектируется для быстрого обслуживания и замены. В описании ниже указаны основные компоненты и их роль в рабочем цикле.

• Топливный насос — обеспечивает стабильное дозирование топлива к форсунке, поддерживает требуемое давление подачи и компенсирует перепады в магистрали.
• Форсунки — распыляют топливо в камере сгорания, формируют оптимальную структуру факела для полного сгорания при минимуме отложений.
• Датчик пламени — контролирует наличие устойчивого факела и передает сигнал в автоматику, обеспечивая безопасность и отключение при пропадании пламени.
• Топочный автомат — управляющий блок, реализующий логику розжига, контроля режима и защитные алгоритмы; интегрируется с внешними системами управления котлом.
• Трансформатор розжига — высоковольтный источник искры, обеспечивающий надежный поджиг топлива при пуске и повторных розжигах.
• Реле давления — следит за давлением топлива и противодавлением в камере, защищает насос и автоматику от аварийных режимов.
• Сервопривод — регулирует положение клапана и дозировочные элементы, позволяет точную настройку подачи воздуха и топлива при пусконаладке.
• Клапан — запорный элемент топливной магистрали, обеспечивает безопасное перекрытие подачи топлива при аварии или останове.
• Электроды — контактные элементы розжига и контроля искрового разряда, разработаны для длительного ресурса и простоты замены.

Преимущества конструкции и эксплуатационные рекомендации

• Модульная компоновка упрощает техническое обслуживание и снижает время простоя.
• Точные элементы управления (сервопривод, реле давления) обеспечивают стабильное соотношение воздух/топливо и высокую эффективность сгорания.
• Регулярная проверка форсунок, состояния электродов и датчика пламени продлевает ресурс и предотвращает аварийные остановы.

Интеграция и обслуживание

При интеграции в котёл необходимо обеспечить совместимость по противодавлению (0–0.9 мбар) и длине пламенной трубы. Рекомендуется регламентное обслуживание не реже одного сезона: очистка форсунок, проверка насосного узла, калибровка датчика пламени и проверка трансформатора розжига.

Riello 40 G20KI — решение для инженеров, которые ценят комбинированную гибкость топлива, точное управление и простоту сервисного обслуживания при промышленных нагрузках.
