ДУ: 15 мм Материал: Латунь Название оборудования: Редукционный клапан Производитель: Honeywell Серия: D06F Модель: D06F-1/ 2A KVS: 2,4 м3/ч Материал корпуса: латунь, устойчивая к обесцинкованию Рабочее давление: PN16 бар Среда: Вода, сжатый воздух и азот в соответствии с действующими стандартами (например, DIN EN 12502) Тип оборудования: резьбовой, для понижения давления D06F-1/2"A клапан понижения давления на холодную воду, диапазон регулировки 1.5-6 атм
Техническое описание

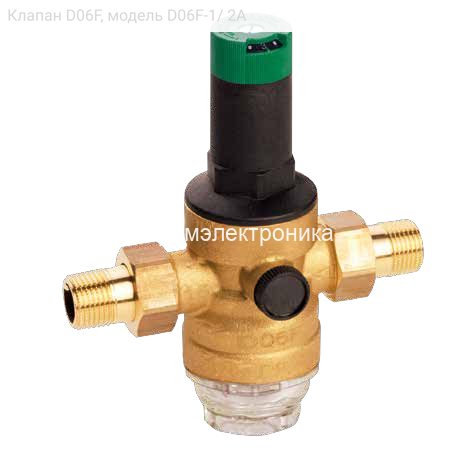

Клапан редукционный D06F, модель D06F-1/2A, предназначен для снижения избыточного давления в водопроводных системах. Благодаря установке данного устройства предотвращаются повреждения, вызванные высоким давлением, а также оптимизируется расход воды. Клапан поддерживает стабильное выходное давление, невзирая на колебания входного давления, что минимизирует шумы в системе.
D06F эффективно защищает водопроводные установки от чрезмерного давления, возникающего в сети. Он подходит для использования в промышленных и коммерческих системах в пределах своих технических возможностей.
Регулировка выходного давления осуществляется с помощью ручки, уровень которого отображается на шкале. Вкладыш клапана выполнен из синтетического материала высокого качества и подлежит замене. Встроенный фильтр имеет сетку с ячейками 0,16 мм. Клапан может быть преобразован в комбинированный фильтр с возможностью обратной промывки. Обслуживание устройства возможно без его демонтажа из системы.
Конструкция клапана включает: латунный корпус с резьбовыми соединениями, вкладыш с диафрагмой и седлом, фильтр с сеткой 160 мкм, чашу фильтра, пружину и регулировочную ручку. Материалы: латунь, нержавеющая сталь, синтетика, армированная волокном мембрана NBR, уплотнения NBR, пружинная сталь.
Принцип работы основан на уравновешивании сил: усилие диафрагмы противодействует силе пружины. При снижении входного давления диафрагма ослабляется, открывая клапан под давлением пружины, что увеличивает выпускное давление до восстановления равновесия. Колебания входного давления не влияют на установленное выходное давление.
