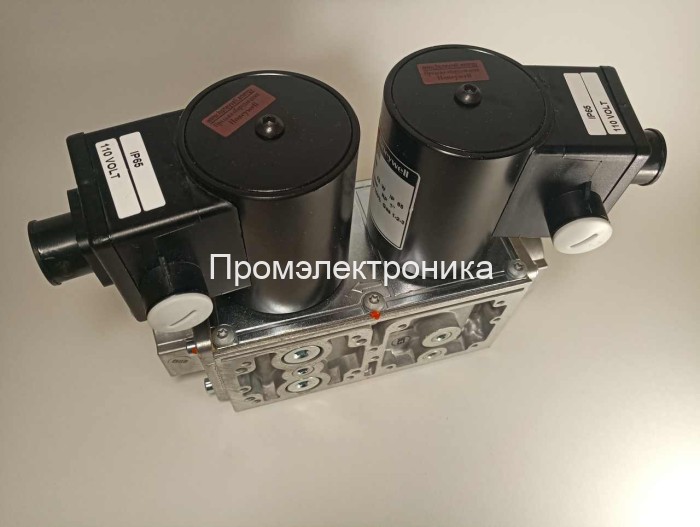

Honeywell VQ450MB1006

Honeywell VQ450MB1006 - комбинированный газовый клапан с присоединительным размером трубопровода до 2"

 Модульная конструкция:
другие клапаны могут быть установлены на каждой стороне корпуса клапана, например, выпускного клапана, клапана пилотной горелки или внешнего перепускного клапана;
специальные модели реле давления газа доступны для установки непосредственно на любой стороне корпуса клапана.
Для контроля и регулирования подачи газа в дутьевые горелки, атмосферные газовые котлы, плавильные и мусоросжигательные печи, и другие газо-сжигающие устройства.
Тип газового крана: 2 запорных клапана, без регулятора давления.
Первый предохранительный клапан V1: Всегда быстрое открытие.
Второй предохранительный клапан V2: Доступные модели:
Среда: Разработан для применения с природным газом, бутаном или пропаном.
Материалы: Корпус: алюминиевое литье под давлением
Магниты клапана рассчитаны на длительную эксплуатацию.
С обеих сторон корпуса клапана, а также на фланцах имеются различные точки для измерения давления.
Макс. рабочее давление: 360мбар
Темп. окруж. среды: -15...60C
Макс. время закрытия: 1ceк
Первый клапан быстрооткрывающийся. Второй клапан быстрооткрывающийся и снабжен регулятором расхода.
Напряжение питания: 230 В перем. тока
Размер клапана: 2дюйм
Макс. время открытия: 1ceк
Электрический разъем: PG11
Класс защиты: IP54
Потребляемая мощность: 61Вт
Максимальный расход: 40m3/h
Опционный CPI-переключатель: MS065001
Резервный контур V1: BB052309PG
Резервный контур V2: BB152307PG

Используются в горелках и котлах Baltur ,Ferroli, Weishaupt, Giersch, Viessmann, Lamborghini, ACV, Riello, Roca, Oilon, FBR, Ecoflam, Bentone, Cuenod.

Особенности:

· Основной корпус с двумя газовыми клапанами в одном седле.

· Внутренний перепускной клапан для управления пламенем ( достижение высокого низкого пламени)

· Внутренний или внешний управляющий клапан

· Выпускной клапан

· Возможность установки фланцевых реле давления (мин. и макс.).

· Система проверки клапана (VPS)

· Время закрытия: < 1сек

· Катушки, заменяемые в эксплуатации

· Мелкосетчатый фильтр между входным фланцем и основным корпусом.

· Различные точки для штуцеров для измерения давления, имеющееся на основном корпусе, когда не используются дополнительные клапаны или реле давления.

· Комбинированные клапаны серии VQ 400 имеют измерительные наконечники у фланцев для измерения давления газа на входе и выходе;

· Второй главный клапан, либо с регулятором расхода (быстрое действие), либо с механизмом раскрытия (медленное действие) с регулируемым максимальным расходом и перепадом давления.

Характеристики:

Время открытия рабочего клапана (V1) менее 1 секунды. Второй клапан (V2), перепускной клапан (VЬ) и управляющий клапан могут быть либо быстро открывающимися (время открытия менее 1 секунды), либо регулироваться на время открытия от 1 до 30 сек при номинальной производительности.
