Honeywell S4565BF1088

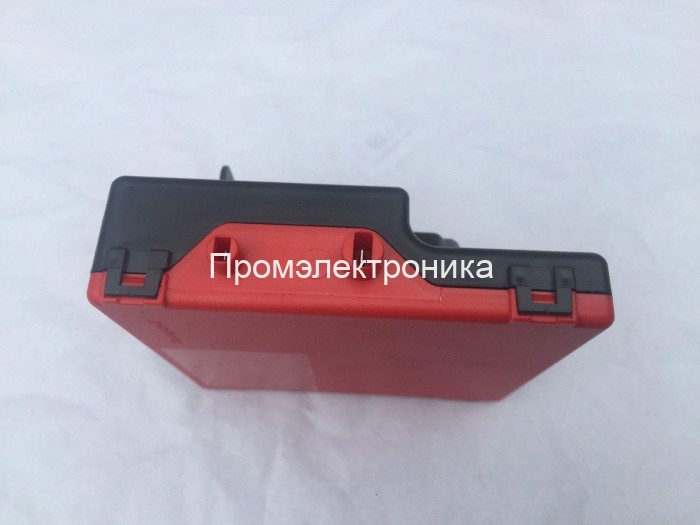

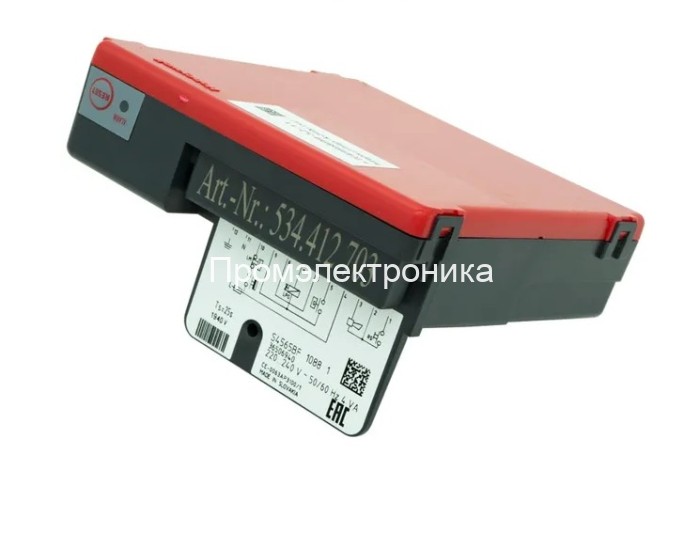

Блок управления розжигом Honeywell S4565BF1088

Honeywell S4565BF1088 — это высоконадежный контроллер розжига, разработанный мировым лидером в области автоматики, компанией Honeywell. Данное устройство является ключевым элементом системы безопасности и управления современных газовых котлов, обеспечивая запрограммированный, безопасный запуск и непрерывный контроль пламени основной горелки.

Компания Промэлектроника является официальным дилером Honeywell, что гарантирует подлинность поставляемой продукции, высокое качество и профессиональную техническую поддержку. Приобретая оборудование у нас, вы получаете оригинальные компоненты, отвечающие самым строгим стандартам безопасности и надежности.

Применение и совместимость

Контроллер Honeywell S4565BF1088 предназначен для использования в бытовых газовых отопительных системах с атмосферными горелками прерывистого цикла. Он идеально подходит для напольных газовых котлов и водонагревателей, где используется система прерывистого розжига пилотной горелки (Intermittent Pilot).

Эта модель является штатной запасной частью для популярных напольных газовых котлов Ferroli и имеет соответствующие артикулы производителя: 39816360 и 36506940.

Совместимые модели котлов Ferroli:

• Ferroli Pegasus 23
• Ferroli Pegasus 32
• Ferroli Pegasus 45
• Ferroli Pegasus 56

Блок розжига S4565BF1088 входит в состав интегрированной системы CVI (Combined Valve and Ignition) и разработан для совместной работы с газовыми клапанами серии Honeywell VK41... Такая комбинация создает оптимизированную и полностью согласованную подсистему, которая контролирует все этапы работы горелки: от безопасного розжига до регулирования подачи газа и контроля наличия пламени.

Принцип работы и основные функции

Модель S4565BF реализует алгоритм розжига Intermittent Pilot (IP) — прерывистый пилотный розжиг. Это означает, что запальная (пилотная) горелка зажигается только при поступлении сигнала от термостата и горит до тех пор, пока не зажжется основная горелка. После стабилизации основного пламени пилотная горелка гаснет. Такой подход значительно повышает экономичность и безопасность системы по сравнению с постоянно горящим запальником.

Ключевые этапы работы системы:

1. Запрос на тепло: При получении сигнала от комнатного термостата блок управления начинает цикл розжига.
2. Период ожидания и самопроверки: Устройство выполняет внутреннюю диагностику (Tc) и выдерживает паузу (Tw).
3. Розжиг пилотной горелки: Подается напряжение на встроенный трансформатор розжига и открывается клапан пилотной горелки. Высоковольтная искра зажигает газ.
4. Контроль пламени: Ионизационный электрод регистрирует появление пламени пилотной горелки.
5. Открытие основного клапана: После подтверждения наличия и стабильности пилотного пламени, контроллер открывает клапан основной горелки.
6. Отключение розжига: Система розжига отключается.
7. Безопасная блокировка: Если пламя не было обнаружено в течение установленного времени безопасности (Ts), контроллер переходит в режим энергонезависимой блокировки (non-volatile lock-out). Для сброса ошибки потребуется ручное вмешательство.
8. Повторный запуск при срыве пламени: Если во время работы основное пламя по какой-либо причине гаснет, контроллер немедленно прекращает подачу газа и автоматически повторяет полный цикл розжига.

Технические преимущества и особенности

• Высокая надежность: Использование гибридных технологий и проверенных инженерных решений обеспечивает долгий срок службы и стабильную работу.
• Комплексная безопасность: Все функции управления горелкой — розжиг, контроль пламени, управление клапанами — объединены в одной оптимизированной системе.
• Энергонезависимая блокировка: В соответствии со стандартом EN 298, при возникновении критической ошибки (например, неудачной попытке розжига) устройство блокируется и не возобновит работу автоматически после сбоя питания, что требует осознанного ручного сброса.
• Точное время безопасности: Контроллер оснащен прецизионным таймером, который гарантирует отключение подачи газа в случае сбоя розжига.
• Защита от пониженного напряжения: Устройство корректно работает при падении напряжения в сети и обеспечивает безопасное отключение при выходе за допустимые пределы.
• Простота монтажа: Блок розжига легко устанавливается непосредственно на газовый клапан серии VK41.. без использования дополнительных проводов для питания клапана.
• Соответствие стандартам: Устройство разработано в соответствии с европейскими стандартами EN 298 (Системы автоматического управления для газовых горелок) и EN 60730 (Автоматические электрические управляющие устройства бытового назначения).

Технические характеристики Honeywell S4565BF1088

• Модель: S4565BF
• Применение: Атмосферные горелки с прерывистым розжигом пилотной горелки (IP).
• Тип блокировки: Энергонезависимая (Non-volatile).
• Напряжение питания: 220 ... 240 В переменного тока, 50/60 Гц.
• Время безопасности (Ts): 3.5... 55 секунд (зависит от O.S. номера).
• Время ожидания (Tw): 0... 30 секунд.
• Время самопроверки (Tc): 1.5 секунды.
• Минимальный ток пламени: 0.9 мкА.
• Напряжение на электроде розжига: >12 кВ при нагрузке 40 пФ.
• Температура окружающей среды: от -15 до +60°C.
• Потребляемая мощность: 4 ВА.
