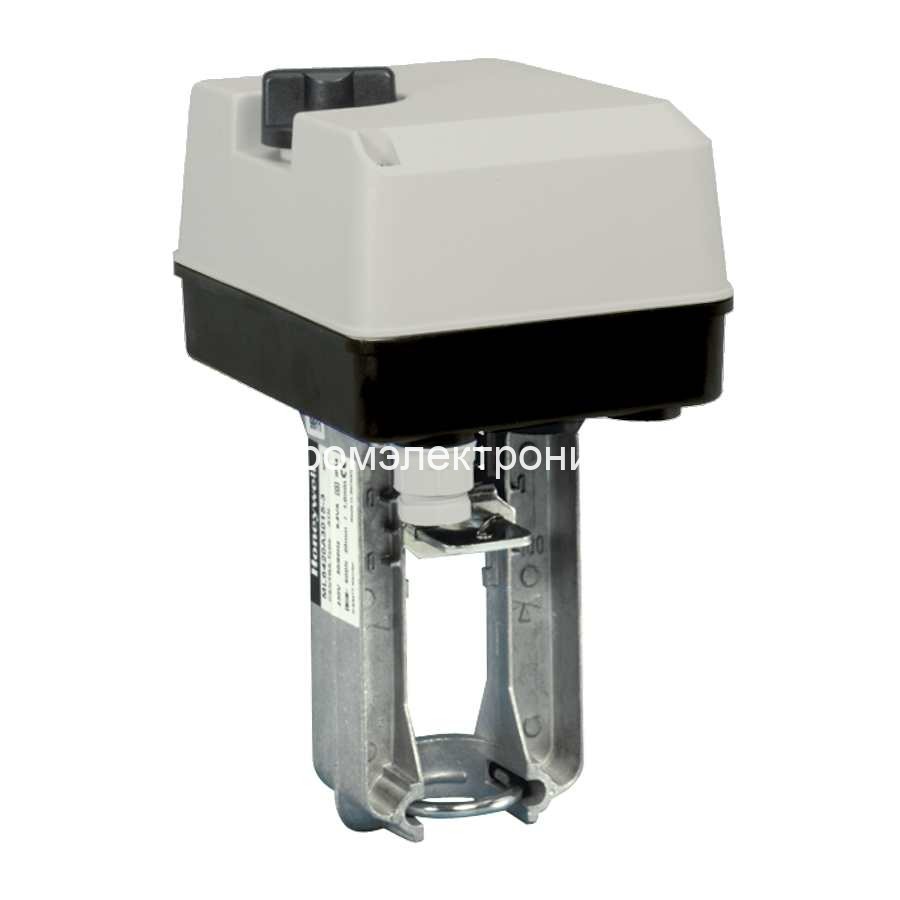

Honeywell ML6420A3023

Электроприводы Honeywell ML6420A3023 предназначены для плавного регулирования и подходят для использования с 3-х позиционным управляющим сигналом. Они могут работать со клапанами Honeywell в системах отопления, вентиляции и кондиционирования (HVAC).

Электрические приводы Honeywell ML6420A3023 используются совместно с 2-х, 3-х ходовыми линейными клапанами V5011, V5013, V5016A, V5025, V5049, V5050, V5328, V5329.

Особенности приводов:

- Быстрота и легкость установки

- Не нужно специальных соединений/ переходников

- Не нужна настройка

- Низкое потребление энергии

- Возможность установки концевых выключателей

- Возможность ручного управления

- Синхронный электродвигатель

- Не требует обслуживания

Функционирование:

Движение синхронного двигателя преобразуется в поступательное движение штока привода посредством использования зубчатой передачи. Шток привода соединен со штоком клапана специальным кнопочным фиксатором. Настроенное на заводе-изготовителе пружинное устройство ограничивает усилие на штоке в обоих направлениях. Микровыключатели привода обеспечивают его отключение при достижении заданного значения усилия на штоке.

Ручное управление Приводы без возвратной пружины оборудованы устройством для ручного управления, который может быть использован при отключении питания. Работа в ручном режиме возможна только после отключения питания. Для работы в этом режиме, нажмите на ручку ручного оператора и поверните ее по часовой стрелке для того, чтобы шток перешел в нижнее положение; для перевода его вверх нужно повернуть ручку против часовой стрелки. Если происходит возврат привода в режим автоматического управления, то ручка ручного режима отключается автоматически. Исполнительные устройства с возвратной пружиной имеют ручку ручной привода под крышкой корпуса.

Возвратная пружина привода с возвратной пружиной обеспечивают переход вентиля в заданное безопасное положение в случае отключения питания. Привода с возвратной пружиной поставляются с завода с стопором (для блокировки маховика), что позволяет соединить кнопочный фиксатор штока к штоку клапана без подачи питания.

Приводы могут быть оборудованы дополнительными сдвоенными концевыми выключателями. Их точки переключений настраиваются по всей длине хода штока привода. Эти выключатели могут быть использованы, например, для включения насосов или для удаленной индикации положения штока.

Дополнительные потенциометры возможно установить по месту. Они могут быть использованы в качестве элемента обратной связи и/или для получения удаленной индикации о положении клапана.
