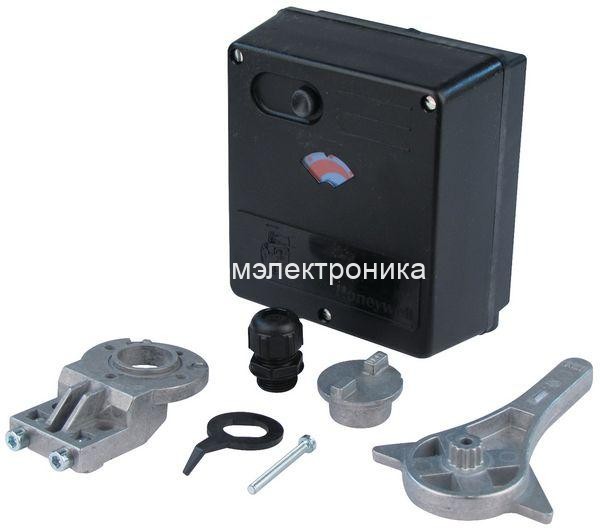

Honeywell M7061E1012

Привод поворотного клапана электрический Honeywell M7061E1012 – это современное решение для систем отопления, вентиляции и кондиционирования воздуха (HVAC), где особое внимание уделяется точности, надёжности и долговечности. Если вам необходим M7061E1012 привод поворотный 0…10V=, 24Vac, 10Нм, 1.5мин., IP54 для обеспечения безупречной работы вашей системы, вы находитесь в правильном месте. Сервопривод Honeywell M7061E1012 создан на базе инновационных технологий и отличается высоким уровнем производительности, а электропривод Honeywell M7061E1012 обеспечивает стабильное и плавное регулирование потока носителя.

Компания Промэлектроника является официальным дилером Honeywell (Resideo), что подтверждает её право распространять оригинальную продукцию данного бренда, включая поворотные приводы серии M7061. Все товары поставляются напрямую от производителя, что гарантирует подлинное качество, сервисное обслуживание и поддержку. По всем вопросам вы можете обратиться на email: sales@prom-elec.com.

Ниже вы найдёте подробную информацию об особенностях, технических характеристиках, преимуществах и вариантах применения электрического поворотного привода Honeywell M7061E1012. Этот подробный обзор позволит вам глубоко понять функционал и назначение устройства, а также выбрать наиболее подходящую конфигурацию для вашей системы отопления или охлаждения.

1. Ключевые особенности и назначение

1. **Аналоговое регулирование (0–10 В или 2–10 В)
   Honeywell M7061E1012 (привод поворотный 0…10V=, 24Vac, 10Нм, 1.5мин., IP54) обеспечивает прецизионное аналоговое регулирование. Он совместим с широким спектром управляющих сигналов, что даёт возможность интеграции в самые разнообразные системы отопления и кондиционирования. В зависимости от положения перемычки (jumper ST2) внутри привода можно установить диапазон входного сигнала от 0 до 10 В или от 2 до 10 В.
2. **Высокая точность управления
   Сервопривод Honeywell M7061E1012 способен тонко реагировать на изменения входного сигнала, обеспечивая корректировку положения клапана в реальном времени. Это позволяет эффективно поддерживать заданную температуру в помещениях, минимизировать затраты энергии и создать комфортный микроклимат.
3. Надёжная защита от перегрузок и блокировок
   Электропривод Honeywell M7061E1012 оснащён встроенным контуром защиты, благодаря которому при превышении номинального крутящего момента привод автоматически выключается. Это сохраняет работоспособность устройства и исключает риск поломок при возникновении аварийных ситуаций.
4. Простой монтаж и широкая совместимость
   Привод поворотного клапана электрический Honeywell M7061E1012 легко монтируется непосредственно на клапаны серий DRxxxGMLA / DRxxxGFLA, ZRxxxMA / ZRxxxFA и DRU. Всё это обеспечивает простоту и удобство установки, экономит время и ресурсы в процессе инсталляции.
5. Ручной режим управления
   Благодаря специальной кнопке расцепления редуктора (manual operation), возможно временно отключить передачу от электродвигателя к клапану и вручную задать нужное положение штока. Как только напряжение снова подаётся на привод, устройство автоматически переходит обратно в автоматический режим.
6. **Низкое энергопотребление и продолжительный срок службы
   Honeywell M7061E1012 сконструирован с учётом современных норм энергоэффективности и долговечности. Электродвигатель постоянного тока (DC-motor), который лежит в основе привода, не требует частого обслуживания, а качество сборки и материалов обеспечивает долгие годы стабильной работы.
7. **Большой крутящий момент (10 Нм) и высокий класс защиты (IP54)
   M7061E1012 привод поворотный идеально подходит для использования в условиях повышенной влажности или запылённости. Защитная степень IP54 свидетельствует о том, что внутрь корпуса не проникает пыль в количестве, влияющем на работу, а также обеспечена защита от брызг воды. Крутящий момент 10 Нм даёт возможность управлять клапанами среднего и крупного типоразмера.
8. Удобный дисплей положения и плавная работа
   Наличие индикатора положения (отметки на корпусе привода и рычаге) даёт полное понимание того, как именно расположен клапан в данный момент. А плавность работы позволяет эффективно регулировать расход теплоносителя или охлаждающей жидкости без резких перепадов.

2. Технические характеристики

1. Модель: Honeywell M7061E1012
2. Синонимы:
   • Привод поворотного клапана электрический Honeywell M7061E1012
   • M7061E1012 привод поворотный 0…10V=, 24Vac, 10Нм, 1.5мин., IP54
   • Сервопривод Honeywell M7061E1012
   • Электропривод Honeywell M7061E1012
3. Входной сигнал: 0…10 В постоянного тока (jumper в нижнем положении) или 2…10 В (jumper в верхнем положении)
4. Напряжение питания: 24 В переменного тока (24Vac)
5. Крутящий момент: 10 Н·м
6. Время поворота: 1,5 минуты (при 90° рабочего хода)
7. Угол поворота: от 60° до 120° (по умолчанию 90°, регулируется потенциометрами PL и PR)
8. Класс защиты: IP54 (защита от пыли и брызг воды)
9. Тип двигателя: DC-motor
10. Вес и габариты: ориентировочно определяются производителем (достаточно компактный корпус)

Все эти параметры позволяют говорить о высокой универсальности и надёжности данного поворотного привода.

3. Принцип работы и конструкция

Honeywell M7061E1012 построен на основе двигателя постоянного тока с внутренней электроникой, которая регулирует движение штока клапана. При получении входного сигнала (0–10 В или 2–10 В) привод автоматически устанавливает клапан в положение, соответствующее данному напряжению.

• Реализованная обратная связь (Feedback Potentiometer) обеспечивает максимально точную передачу данных о положении штока. Это значит, что в любой момент контроллер или управляющая система «знает» текущее положение клапана.
• Электронные ограничители угла поворота (с помощью потенциометров PL и PR) дают возможность менять рабочий диапазон привода в пределах от 60° до 120°, настраивая более узкий или более широкий угол в зависимости от задач и типов клапанов.
• Регулировка характеристики (с помощью потенциометра K) позволяет адаптировать кривую (линейную, конкавную или выпуклую) для наилучшего соответствия характеристике клапана. Это даёт ещё более точный контроль над расходом жидкости, что особенно важно при работе с нестандартными или особыми по гидравлическим свойствам клапанами.

4. Преимущества в применении

1. Высокая энергоэффективность
   Благодаря плавному регулированию и точному удержанию положения клапана, снижается количество включений/выключений системы, что способствует экономии электроэнергии и увеличивает срок службы оборудования.
2. Универсальность монтажа
   Одно из ключевых достоинств – лёгкая установка и совместимость с сериями клапанов DRxxxGMLA / DRxxxGFLA, ZRxxxMA /ZRxxxFA и DRU. Если в вашей системе уже используются указанные клапаны, то установка пройдёт легко и быстро.
3. Надёжность даже в экстремальных условиях
   Класс защиты IP54 говорит о том, что привод можно устанавливать в машинных залах, котельных и других помещениях, где существует риск попадания влаги и пыли. Прочный корпус и механизмы также обеспечивают устойчивость к вибрациям и частым циклам работы.
4. Длительный срок службы и безотказность
   Встроенная защита от перегрузки и блокировки гарантирует, что привод автоматически отключится, если физические ограничения или неисправности в системе создадут препятствие движению штока. Это существенно снижает риск поломки.
5. Возможность ручного управления
   При отсутствии напряжения или в случае внештатных ситуаций (например, при тестировании системы или сервисном обслуживании) вы можете переключиться на ручной режим. Это позволяет повернуть клапан в нужное положение, минуя электродвигатель.
6. Простота обслуживания
   Привод Honeywell M7061E1012 не требует постоянного внимания и расходных материалов. Использование высококачественных деталей позволяет работать ему в режиме «установил и забыл». При необходимости сервисного обслуживания (например, замена печатной платы) доступ к внутренним элементам упрощён.

5. Сфера использования

1. Системы отопления
   В котельных и тепловых пунктах, где нужно контролировать подачу горячей воды или пара, электропривод Honeywell M7061E1012 будет поддерживать нужную температуру с точностью до долей градуса, помогая экономить ресурсы.
2. Системы кондиционирования и вентиляции
   При регулировании подачи холодной воды к теплообменникам в центральных кондиционерах, фэнкойлах или приточных установках требуется плавное управление и обратная связь для контроля микроклимата. Привод Honeywell M7061E1012 идеально вписывается в эти задачи.
3. Промышленные процессы
   Там, где по технологической схеме нужно регулировать потоки жидкости (агрессивные или нейтральные среды), данный привод может применяться благодаря высокой точности управления и надёжности. Это может быть химическая, фармацевтическая, пищевое производство и т. д.
4. Жилые здания и коммерческие объекты
   От частных коттеджей до современных бизнес-центров и торговых площадей. Повсеместно, где необходима автоматизация систем тепло- и холодоснабжения, электропривод Honeywell M7061E1012 покажет себя с наилучшей стороны.

6. Советы по монтажу и настройке

1. Подготовка клапана
   Перед установкой привода убедитесь, что клапан (из серии DRxxxGMLA / DRxxxGFLA, ZRxxxMA /ZRxxxFA или DRU) находится в правильном положении согласно инструкции производителя. Обычно это «закрытое» или «открытое» положение, указанное в документации.
2. Крепление привода
   Совместите привод с валом клапана согласно монтажным проушинам и зафиксируйте его в соответствии с инструкцией. Используйте рекомендуемые производителем крепёжные элементы, чтобы избежать вибраций или люфтов.
3. Подключение питания (24Vac)
   Подведите питание к приводному механизму, соблюдая маркировку клемм (L, N, земля, входной сигнал и т. д.). Рекомендуется использовать экранированный кабель для сигнальных линий (0–10 В / 2–10 В) во избежание помех.
4. Настройка входного сигнала (Jumper ST2)
   Проверьте положение джампера ST2 на печатной плате. Если вам нужно полное аналоговое регулирование от 0 до 10 В, установите джампер в нижнее положение; если от 2 до 10 В – в верхнее.
5. Определение направления вращения (Jumper ST1)
   С помощью джампера ST1 можно выбрать, будет ли привод двигаться по часовой стрелке при минимальном сигнале (0 В) или против часовой стрелки. Это позволяет гибко адаптировать привод под тип клапана и требуемую логику управления.
6. Калибровка характеристической кривой (Potentiometer K)
   Поворачивая потенциометр K, вы можете установить более выпуклую (конвексную), вогнутую (конкавную) или линейную характеристику. Фабричная настройка – «5», что даёт линейную зависимость между углом поворота вала и входным сигналом.
7. Установка конечных точек (Potentiometers PL и PR)
   PL отвечает за начальную точку (можно установить от 0° до 60°), а PR – за конечную точку (от 60° до 120°). Если требуется полный угол 90°, настройки по умолчанию: PL = 15°, PR = 105°. При необходимости можно сократить или расширить этот диапазон.
8. Проверка работы и тестирование
   После завершения монтажа и подключения рекомендуется провести тестовый запуск, проверить корректность вращения, соответствие угла поворота входному сигналу и работу защиты от перегрузок.

7. Безопасность и обслуживание

1. Защита от перегрузок
   Встроенная электроника контролирует уровень усилия на валу привода. При превышении номинального крутящего момента (10 Нм) происходит автоматическое отключение, чтобы избежать повреждения механизма.
2. Ручное управление
   В случае сбоя питания или при обслуживании, надавите на кнопку расцепления, чтобы отсоединить редуктор от электродвигателя. Затем с помощью ручки привода или ключа поверните вал клапана в требуемое положение. Возврат к автоматическому режиму произойдёт при подаче питания.
3. Обслуживание приводов
   Honeywell M7061E1012 не требует регулярной смазки и каких-либо расходных материалов. Достаточно периодически осматривать привод для выявления повреждений корпуса или проводки. При необходимости замены плат или внутренних компонентов обращайтесь к официальному дилеру Honeywell (Resideo) – Промэлектроника (email: sales@prom-elec.com).
4. Эксплуатация в агрессивных средах
   Если предполагается, что в помещении могут присутствовать агрессивные пары или высокая влажность, рекомендуется обеспечить дополнительную защиту (например, специальные кожухи или герметичные шкафы). Хотя класс IP54 и защищает устройство от брызг воды и пыли, в экстремальных условиях желательно предусмотреть дополнительные меры.

8. Почему стоит покупать у «Промэлектроника»?

1. Официальный дилер Honeywell (Resideo)
   Компания Промэлектроника имеет статус официального дилера, подтверждённый соответствующими документами. Это даёт вам уверенность в том, что вы приобретаете оригинальную продукцию с сохранением всех гарантий и заводских условий обслуживания.
2. Техническая поддержка
   В случае возникновения вопросов по монтажу, настройке или эксплуатации электропривода Honeywell M7061E1012, вы всегда можете рассчитывать на помощь квалифицированных специалистов. Быстрая обратная связь доступна по электронной почте: sales@prom-elec.com или по телефону, указанному на сайте компании.
3. Широкий ассортимент
   Помимо привода поворотного клапана Honeywell M7061E1012 (M7061E1012 привод поворотный 0…10V=, 24Vac, 10Нм, 1.5мин., IP54) у нас доступен весь спектр решений Honeywell (Resideo) для систем отопления, вентиляции и кондиционирования: от простых термостатов и регуляторов до сложных промышленных систем управления.
4. Гарантийное обслуживание
   Приобретая товар у официального дилера, вы получаете фирменную гарантию производителя. В случае обнаружения заводского брака вы сможете рассчитывать на быстрое решение проблемы без дополнительных затрат.
5. Гибкая система скидок и быстрая доставка
   Компания «Промэлектроника» стремится поддерживать доступные цены на продукцию Honeywell, а также предлагает индивидуальные скидки для постоянных клиентов и крупных партнёров. Развитая логистика позволяет быстро доставлять товар в любую точку России и ближнего зарубежья.

9. Ответы на часто задаваемые вопросы (FAQ)

Вопрос: Можно ли использовать данный электропривод Honeywell M7061E1012 во внешних условиях на улице?
Ответ: Привод имеет класс защиты IP54, что позволяет эксплуатировать его в условиях повышенной влажности или пыли. Однако прямое попадание осадков (дождя, снега) и экстремальные температуры могут негативно сказаться на сроке службы. Рекомендуется устанавливать привод под навесом или в специальном шкафу для уличной эксплуатации.

Вопрос: Каким образом меняется направление вращения привода?
Ответ: Направление вращения задаётся jumper’ом ST1. Если jumper в нижнем положении – вращение идёт по часовой стрелке при увеличении входного сигнала (0 ^ 100%), а если в верхнем – против часовой стрелки (100% ^ 0).

Вопрос: Как настроить ручное управление?
Ответ: Для ручного управления нажмите на кнопку расцепления на корпусе привода. Редуктор размыкается, и вы можете поворачивать вал клапана вручную с помощью рычажка. После подачи питания электропривод автоматически возвращается к нормальной работе.

Вопрос: Что делать, если надо изменить рабочий угол поворота?
Ответ: Для этого используйте потенциометры PL и PR. Первый отвечает за начальную точку (минимальный угол), второй – за конечную точку (максимальный угол). По умолчанию они выставлены на 15° и 105°, что даёт 90° рабочего хода. Вы можете варьировать значения в пределах от 0° до 60° для PL и от 60° до 120° для PR.

Вопрос: Можно ли изменить характеристику регулирования, если у клапана нестандартная зависимость расхода от угла открытия?
Ответ: Да. На печатной плате имеется потенциометр K, который регулирует форму характеристики: линейная, выпуклая (конвексная) или вогнутая (конкавная). Заводская настройка – линейная (значение 5), но вы можете подобрать оптимальную кривую для вашего типа клапана.

10. Заключение

Honeywell M7061E1012 – это надёжный, энергоэффективный и высокоточный привод поворотного клапана, идеально подходящий для систем отопления, вентиляции и кондиционирования. Возможность тонкой настройки угла поворота, входного сигнала и направления вращения делают его универсальным решением для проектов любого масштаба.

Если вы ищете привод поворотного клапана электрический Honeywell M7061E1012, сервисный или монтажный комплект для модернизации своей HVAC-системы, или вам просто необходим качественный и проверенный сервопривод Honeywell M7061E1012 с широким функционалом – обращайтесь в компанию «Промэлектроника». Мы готовы предоставить вам оригинальную продукцию, проконсультировать по вопросам интеграции и обеспечить надёжный сервис на всех этапах сотрудничества.

Контакты официального дилера Honeywell (Resideo):

• Компания: Промэлектроника
• E-mail: sales@prom-elec.com

Приобретая продукцию у Промэлектроники, вы получаете не просто привод, а полноценное решение для оптимизации технологических процессов, повышения комфорта и снижения эксплуатационных расходов. Доверьтесь профессионалам и сделайте выбор в пользу Honeywell M7061E1012 – оборудования, которое уже давно зарекомендовало себя на российском и мировом рынках.

Итоговые преимущества Honeywell M7061E1012:

1. Аналоговое управление (0–10 В, 2–10 В) – гибкость и точность
2. Простая совместимость с популярными сериями клапанов (DRxxxGMLA / DRxxxGFLA, ZRxxxMA / ZRxxxFA, DRU)
3. Оптимальное время срабатывания (1,5 минуты) и большой крутящий момент (10 Нм)
4. Надёжная защита от перегрузок и блокировок
5. Возможность ручного управления
6. Класс защиты IP54, увеличенный срок службы
7. Удобная система калибровки угла поворота и характеристик
8. Минимальное обслуживание, энергоэффективность, длительная эксплуатация

Заказывайте электропривод Honeywell M7061E1012 уже сегодня и наслаждайтесь надёжной и точной работой вашей системы отопления или кондиционирования!
