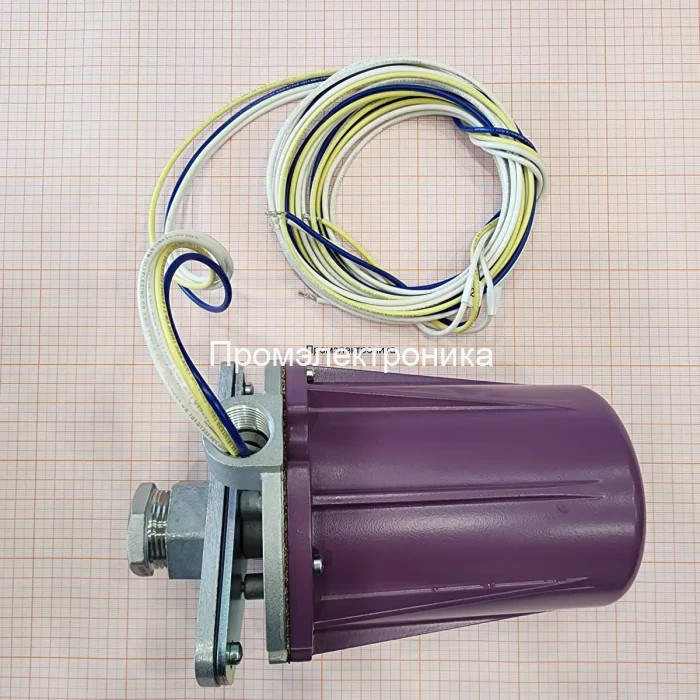

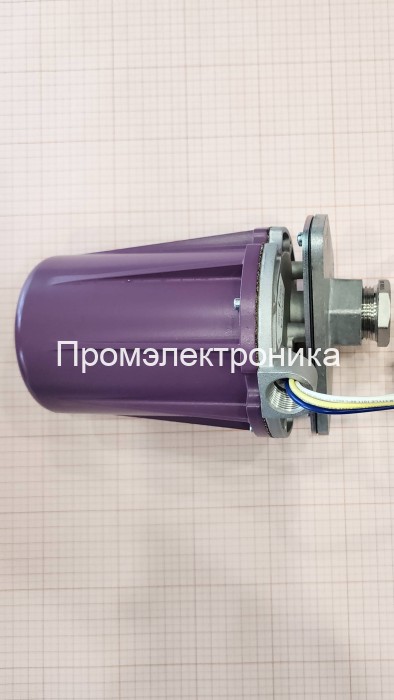

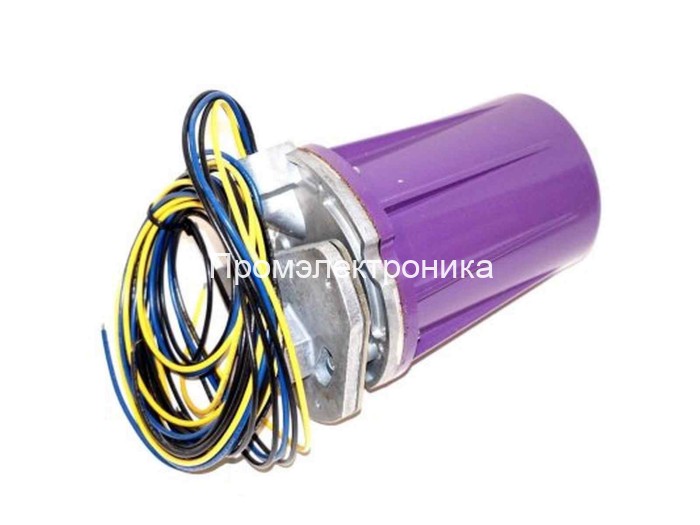

Honeywell C7061A1053

Ниже представлено подробное описание ультрафиолетового датчика пламени Honeywell C7061A1053 (также встречаются названия: УФ-датчик пламени Honeywell C7061A1053, ультрафиолетовый датчик пламени Honeywell C7061A1053, Фотодатчик Honeywell C7061A1053, C7061A1053).

Компания Промэлектроника является официальным дилером Honeywell, что гарантирует подлинность и качество поставляемого оборудования, а также своевременную техническую поддержку. По всем вопросам приобретения и эксплуатации датчика обращайтесь к нам по электронной почте: sales@prom-elec.com

1. Назначение и основные функции Honeywell C7061A1053

Honeywell C7061A1053 — это ультрафиолетовый датчик пламени, специально разработанный для определения УФ-излучения, испускаемого при сжигании углеродосодержащего топлива (природного газа, сжиженного нефтяного газа, мазута и др.). В совокупности с автоматами горения Honeywell (серии EC7800, RM7800 и другими совместимыми усилителями сигнала) он обеспечивает надёжный контроль пламени на промышленных горелочных установках, где требуется непрерывная и безопасная работа горелок в течение длительного времени.

Данное устройство предоставляет возможность динамического самотестирования (Dynamic Self-Check), что обеспечивает контроль исправности не только самого фотодатчика, но и связанных с ним электрических цепей, повышая уровень безопасности и надёжности эксплуатации. Благодаря этому УФ-датчик пламени Honeywell C7061A1053 допускается к использованию на объектах, где необходим непрерывный мониторинг пламени.

2. Ключевые преимущества ультрафиолетового датчика пламени Honeywell C7061A1053

1. Динамическое самотестирование
   • В конструкции предусмотрена специальная система проверки работоспособности, основанная на прерывании ультрафиолетового луча (шторка-обтюратор). Она многократно в минуту «закрывает» сенсор, чтобы отслеживать корректность его работы. При выявлении неправильного отклика срабатывает безопасное отключение системы, что предотвращает аварийные ситуации.
2. Гибкость в монтаже
   • Возможна горизонтальная, вертикальная и любая промежуточная установка. Для корректной работы механизма шторки предусмотрены специальные метки совмещения на лицевой панели датчика, которые необходимо учесть при монтаже в нестандартном положении.
   • Подходит для крепления к стандартной смотровой трубке с резьбой NPT 3/4”, а также может использоваться совместно со специализированными монтажными аксессуарами (например, шарнирное крепление (swivel mount) 118367A).
3. Высокая точность и надёжность
   • Ультрафиолетовый сенсор, применяемый в модели Honeywell C7061A1053, рассчитан на обнаружение излучения с длиной волны, характерной именно для горения углеродных видов топлива.
   • Стабильная и быстрая реакция датчика гарантирует точный сигнал о наличии или отсутствии пламени, предотвращая ложные срабатывания.
4. Возможность параллельного подключения
   • Для особо сложных условий, где велик риск «пропадания» пламени, предусмотрена возможность подключения сразу двух УФ-датчиков пламени Honeywell C7061A1053 в параллель, чтобы повысить надёжность контроля. При этом, если один сенсор по каким-либо причинам потеряет сигнал, второй продолжит поддерживать управление горением.
5. Широкий диапазон применения
   • Фотодатчик Honeywell C7061A1053 используется в комбинации с электронными программаторами горения Honeywell (7800 SERIES, R4348, R7061, R7861 и др.) в промышленных, энергетических и коммерческих котельных системах, работающих на газовом или жидком топливе.
   • Подходит для применения на заводских горелках, ТЭЦ, промышленных котлах и других установках, где требуется чёткий Flame Safeguard (система защиты горения).
6. Сменные элементы
   • Устройство имеет сменные УФ-трубки и кварцевые окна (или фокусирующие линзы), что облегчает техническое обслуживание и экономит расходы на полную замену датчика.
   • Отдельно доступна установка дополнительной антивибрационной муфты для использования датчика в условиях повышенной вибрации.
7. Соответствие высоким стандартам защиты
   • Корпус модели C7061A удовлетворяет классу защиты IP67, а версия C7061F доступна в противовзрывном исполнении (EExd IIC T6).
   • Продуманная конструкция с тепловым блоком и возможностью подачи охлаждающего воздуха через смотровую трубку даёт надёжную защиту датчику пламени при повышенных температурах.

3. Подробные технические характеристики

Ниже приведён обобщённый перечень технических параметров ультрафиолетового датчика пламени Honeywell C7061A1053, включая данные, релевантные для безопасного и надёжного монтажа:

1. Тип топлива:
   • Природный газ, сжиженный нефтяной газ (LPG), мазут и другие углеродсодержащие топлива.
2. Принцип действия:
   • Обнаружение ультрафиолетового излучения, генерируемого пламенем. Динамическая система самопроверки (Dynamic Self-Check) при подключении к соответствующим контроллерам.
3. Рабочая температура:
   • Устройство устойчиво к температурам от -40°C до +60…+85°C (в зависимости от конкретной модификации и условий эксплуатации). При более высоких температурах рекомендуется использование системы подачи охлаждающего воздуха.
4. Частота срабатывания шторки:
   • При работе с R7861A в сочетании с 7800 Series — примерно 12 циклов в минуту (0,2 Гц),
   • При использовании с R7061 и R4348 — порядка 60 циклов в минуту (1 Гц).
5. Электропитание:
   • Обычно 120 В переменного тока, 50/60 Гц (уточняется при заказе). Совместимость по напряжению и частоте должна соответствовать параметрам, указанным на шильдике.
6. Максимальная длина кабеля:
   • От 30 до 50 м (зависит от местных условий электромагнитных помех, параллельных кабелей и т.п.).
7. Класс защиты:
   • Степень пыле- и влагозащиты IP67.
   • Модификация C7061F соответствует взрывозащите EExd IIC T6.
8. Материал смотрового окна:
   • Кварц, выдерживающий давление до 20 psi (стандарт) или 50 psi (при использовании специального окна).
   • Возможна установка усиливающей линзы.
9. Механизм шторки:
   • Встроенная система автоматического прерывания УФ-потока для контроля целостности сенсора и цепи.
10. Замена узлов:
    • Поставляются сменные ультрафиолетовые трубки, наборы катушки и шторки, кварцевые окна и уплотнительные прокладки.

4. Применение и совместимость с контроллерами

УФ-датчик пламени Honeywell C7061A1053 предназначен для работы в сочетании с целым рядом контроллеров и усилителей компании Honeywell:

• R7061 Dynamic Self-Check Ultraviolet Amplifier совместно с R4348 Flame Switch;
• R7861A Dynamic Self-Check Ultraviolet Amplifier в комбинации с 7800 Series Burner Programmers (EC7800, RM7800).

При использовании данных контроллеров создаётся единая система, обеспечивающая непрерывный мониторинг и безопасность горения. В случаях, когда ответ от датчика некорректен, система совершает безопасную остановку и формирует сигнал тревоги.

5. Особенности монтажа и требования к установке

1. Подготовка места монтажа
   • Выбирайте позицию для Фотодатчика Honeywell C7061A1053 таким образом, чтобы он имел прямой обзор корня пламени, где идёт наиболее интенсивное УФ-излучение.
   • Не допускайте установки вблизи источников вибрации более 1g: при необходимости используйте антивибрационное крепление (артикул 123539).
2. Смотровая трубка
   • Рекомендуется чёрная стальная труба диаметром не менее 1,5–2 дюймов (возможно 3 дюйма), чтобы исключить внутренние отражения.
   • Смотровая труба должна обеспечивать хороший обзор пламени и при этом минимально искажать или перекрывать поле зрения.
   • Возможна установка в наклонном положении (в идеале немного книзу), чтобы избежать скопления пыли и сажи на кварцевом окне.
3. Охлаждение
   • При повышенной температуре в зоне датчика рекомендуется организация потока охлаждающего воздуха (при отрицательном давлении — достаточно просверлить отверстия в трубе; при положительном — подвести воздух с более высоким давлением от вентилятора горелки).
4. Электрические подключения
   • Всё электропитание должно соответствовать требованиям NEC Class 1.
   • Питание 120 В~ 50/60 Гц (или другое, согласно маркировке). Обязательно следите за полярностью и надёжным заземлением.
5. Параллельное подключение
   • Разрешается подключать два датчика C7061A1053 параллельно на один комплект клемм (например, в контроллерах 7800 Series), чтобы повысить надёжность детектирования в сложных условиях (например, большая камера, несколько форсунок, нестабильное пламя).
6. Исключение ложного срабатывания
   • УФ-датчик пламени Honeywell C7061A1053 не должен располагаться в зоне видимости искрового разряда запальника (зажигания), яркого солнечного света, сварочных работ или горячих поверхностей (с температурой выше 1200°C), которые могут создавать фон ультрафиолета.

6. Рекомендации по эксплуатации и обслуживанию

1. Проверка работоспособности
   • Проводите регулярные испытания: отключите питание, затем включите и проследите, как быстро датчик выявляет пламя. Убедитесь, что при отсутствии пламени контроллер инициирует остановку подачи топлива.
2. Очистка окна или линзы
   • Скопление копоти, пыли или конденсата ухудшает прохождение УФ-излучения. Периодически протирайте кварцевое окно мягкой тканью или салфеткой (желательно безворсовой).
3. Замена УФ-трубки
   • При снижении чувствительности или при механическом повреждении трубку можно заменить запасной (артикул 129464M или 129464N для низких температур). Важно использовать оригинальные запчасти для сохранения параметров датчика.
4. Регламентные испытания
   • Выполняйте пусконаладочные работы и тестирование согласно инструкциям производителя котла (горелки) и данным Honeywell.
   • Проверяйте систему Dynamic Self-Check: в случае сбоя либо отключении механизма шторки следует немедленно провести диагностику.
5. Гарантия и сервис
   • Обращайтесь в компанию Промэлектроника — официального дилера Honeywell в России, чтобы получить оригинальные запасные части, профессиональную консультацию и техподдержку. Мы обеспечиваем высококачественный сервис и оперативные поставки.

7. Сменные детали и аксессуары

Для удобства длительной эксплуатации ультрафиолетового датчика пламени Honeywell C7061A1053 предусмотрен ряд сменных комплектующих и аксессуаров:

1. Сменные УФ-трубки (артикулы 129464M и 129464N)
   • 129464M — стандартная УФ-трубка.
   • 129464N — вариант для эксплуатации при -40°F (-40°C).
2. Узел катушки и шторки (coil and shutter assembly) (артикул 190971B)
   • Обеспечивает динамическое прерывание УФ-сигнала для самопроверки.
3. Кварцевое окно или фокусирующая линза
   • 114372 (рассчитано на 20 psi), 122748 (до 50 psi) — для C7061A.
   • 124204 — фокусирующая линза для усиления регистрируемого УФ-излучения.
   • Уплотнительные прокладки (114465, 120739 и др.) для герметичности конструкции.
4. Монтажные фланцы и переходники
   • 120934, 124198 — фланцы с разными типоразмерами резьбы.
   • 118369 — втулка (Bushing) для адаптации 3/4" и 1" NPT.
   • 118367A — шарнирное крепление (swivel mount) для упрощения прицеливания.
   • 123539 — антивибрационное крепление (antivibration mount) при значительных колебаниях.
5. Прочее
   • 114465 — силиконовая прокладка (требуется три штуки при установке окна).
   • 120739 — теплоизолирующая и уплотняющая прокладка для фланца.

Использование оригинальных аксессуаров Honeywell обеспечивает максимальную совместимость, простоту монтажа и исключает риски несоответствия оборудования заявленным стандартам безопасности.

8. Безопасность и предупреждения

При работе с УФ-датчиком пламени Honeywell C7061A1053 важно строго соблюдать следующие предосторожности:

1. Не использовать с неоригинальными системами управления
   • Подключение к сторонним (не Honeywell) первичным либо многофакельным системам может привести к некорректной работе и возникновению опасных ситуаций.
2. Отключение питания
   • Перед любыми работами по монтажу, обслуживанию или замене деталей убедитесь в отсутствии напряжения на датчике и связанных с ним цепях.
3. Квалифицированный монтаж
   • Установка и настройка должны проводиться только специалистами, имеющими соответствующую квалификацию и допуски, с учётом норм и правил (включая NEC Class 1).
4. Не превышать допустимые параметры
   • Убедитесь, что напряжение, температура и механические нагрузки соответствуют заводским рекомендациям. Превышение может привести к поломке или аварийной ситуации.

9. Рекомендации по выбору и заказу

При выборе C7061A1053 или его модификаций обратите внимание на следующие аспекты:

• Нужна ли взрывозащита? Если да, рассматривайте модель C7061F.
• Диапазон рабочих температур и необходимость установки -40°C трубки (модификация 129464N).
• Какое давление будет на смотровом окне? Требуется ли фокусирующая линза (124204) или окно, рассчитанное на 50 psi (122748)?
• Планируется ли антивибрационное крепление (123539)?
• Нужно ли шарнирное крепление (118367A) для точного прицеливания?

По всем этим вопросам пишите на sales@prom-elec.com или звоните нам напрямую. Наша команда технических специалистов поможет подобрать оптимальную конфигурацию датчика, учесть все особенности технологического процесса и обеспечить максимально эффективную и безопасную работу системы горения.

10. Заключение

Ультрафиолетовый датчик пламени Honeywell C7061A1053 (он же УФ-датчик пламени Honeywell C7061A1053, Фотодатчик Honeywell C7061A1053, C7061A1053) — одно из наиболее востребованных решений на рынке промышленной автоматики для систем контроля горения. Его ключевые преимущества включают динамическое самопроверку, универсальный монтаж, высокую надёжность и доступность широкого спектра запасных частей и аксессуаров.

Благодаря возможности параллельного подключения нескольких датчиков, а также совместимости с популярными контроллерами Honeywell (R7061, R7861, R4348, 7800 Series и др.), данное оборудование обеспечивает улучшенную защиту, минимизируя риск ложных срабатываний и обеспечивая надёжную диагностику пламени.

Если вы заинтересованы в повышении безопасности и эффективности работы промышленной горелочной системы, ультрафиолетовый датчик пламени Honeywell C7061A1053 от официального дилера Honeywell — компании Промэлектроника — это ваш выбор. Наша компания гарантирует подлинность оборудования, полное соответствие спецификациям производителя и предоставление квалифицированной технической поддержки.
