Промышленная Газовая Горелка Maxon OVENPAK 400 (Модель 415): технический анализ и сферы применения

В современной промышленной теплотехнике требования к горелочному оборудованию непрерывно растут. Эффективность, экологичность, надежность и универсальность – вот ключевые аспекты, определяющие выбор специалистов. Газовая горелка Maxon OVENPAK 400, в частности модель 415, представляет собой яркий пример оборудования, отвечающего самым строгим отраслевым стандартам. Компания "Промэлектроника", являясь официальным дилером Maxon на территории России, предлагает это передовое решение с полной технической поддержкой и наличием на складах в Москве, Санкт-Петербурге, Казани и других городах России, обеспечивая оперативную поставку и сервисное обслуживание. Для консультаций и заказа обращайтесь по email: sales@prom-elec.com

Конструктивные Особенности и Принцип Действия

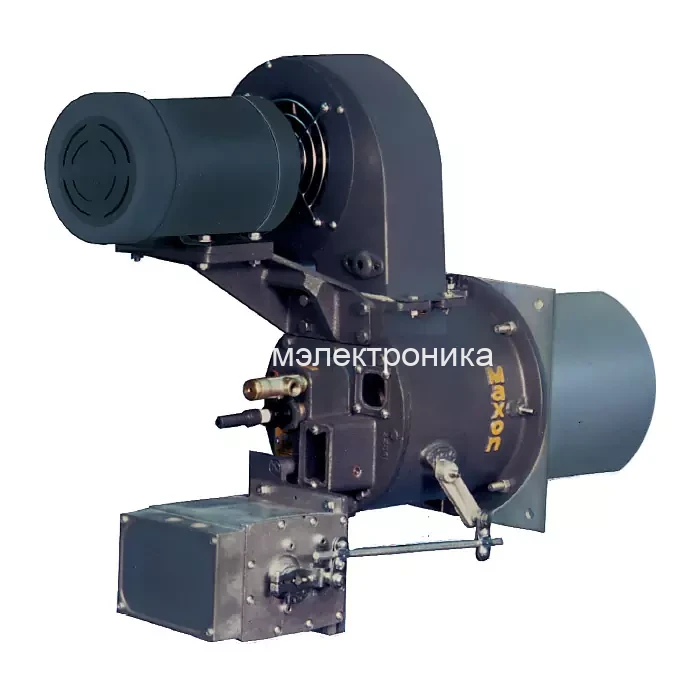

Горелки серии OVENPAK® разработаны как соплосмесительные газовые горелки, предназначенные для широкого спектра промышленных установок прямого нагрева, где критически важны чистота продуктов сгорания и высокий коэффициент рабочего регулирования (turndown). Модель "400" OVENPAK®, и в частности модификация 415, представляет собой продуманный агрегат, включающий:

• Встроенный вентилятор воздуха для горения: Оснащен неискрящим рабочим колесом лопаточного типа, что повышает безопасность эксплуатации.
• Пилотная горелка и система розжига: Обеспечивают надежный и безопасный запуск.
• Разгрузочная гильза из нержавеющей стали: Гарантирует долговечность и стойкость к высоким температурам.
• Конус смешения: Запатентованная конструкция конуса смешения обеспечивает прогрессивное и тангенциальное смешение газа с воздухом, что приводит к формированию очень стабильного пламени в широком диапазоне рабочих условий и мощностей.
• Встроенные клапаны соотношения газ/воздух: Автоматически поддерживают оптимальный состав топливовоздушной смеси во всем диапазоне регулирования.
• Подготовка для установки датчика контроля пламени: Позволяет интегрировать горелку в современные системы АСУ ТП и безопасности.

Принцип работы OVENPAK® заключается в том, что газ подается через сопло и далее движется вдоль внутренней поверхности конуса горелки. Воздух для горения постепенно и тангенциально подмешивается к потоку газа. Такая схема смешения обеспечивает исключительно широкий диапазон регулирования (до 40:1 и более) и высокую стабильность пламени при различных рабочих условиях. Горелки могут работать на любом чистом горючем газе и требуют для своей работы только низкого давления газа.

Одним из значительных преимуществ является возможность поставки горелки в виде полностью собранного и предварительно подключенного "пакетного" решения, включающего газовую рампу. Это существенно экономит время и снижает затраты на монтаж. Все компоненты системы тщательно подобраны для соответствия высоким эксплуатационным характеристикам горелки OVENPAK® "400". Компактный дизайн такого "пакетного" решения упрощает и ускоряет монтаж на существующий воздуховод. Достаточно подключить газовую линию и электропитание – система готова к работе.

Ключевые Преимущества и Технические Характеристики Модели 415:

• Чистое сгорание с низким уровнем выбросов NOx: Соответствует современным экологическим требованиям, что особенно важно для предприятий, стремящихся снизить воздействие на окружающую среду.
• Высокий коэффициент рабочего регулирования (turndown): Модель 415, как и вся серия 400, обеспечивает регулирование мощности в диапазоне 40:1 и более, что позволяет точно поддерживать заданную температуру и оптимизировать расход газа при переменных тепловых нагрузках. Это достигается за счет синхронизированной работы газового и воздушного клапанов, связанных между собой механически.
• Универсальность применения: Горелка может работать "на прострел" в проходящие потоки воздуха, что делает ее идеальной для различных процессов нагрева воздуха.
• Компактный дизайн: Облегчает интеграцию в существующее оборудование и экономит производственное пространство.
• Простота монтажа, настройки и обслуживания: Снижает эксплуатационные расходы и время простоя оборудования. Фланцевое исполнение корпуса горелки упрощает монтаж. Горелку можно устанавливать в любом положении, не противоречащем требованиям к приводу управления или датчику пламени.
• Надежность и долговечность: Использование качественных материалов, таких как нержавеющая сталь для разгрузочной гильзы, обеспечивает длительный срок службы даже в сложных условиях эксплуатации.
• Широкий диапазон тепловой мощности: Горелки OVENPAK® 400 доступны в более чем 90 различных типоразмерах и конфигурациях, с тепловой мощностью до 16 500 000 БТЕ/час (приблизительно 4835 кВт). Модель 415 занимает свое место в этом диапазоне, предлагая оптимальное соотношение мощности и габаритов для конкретных задач. Для модели 415 (при работе на частоте 60 Гц и природном газе) максимальная мощность составляет около 1 500 000 БТЕ/час (примерно 440 кВт) при нулевом противодавлении в камере сгорания, а минимальная – 37 000 БТЕ/час (примерно 11 кВт). При работе на частоте 50 Гц эти значения могут несколько отличаться.
• Работа с низким давлением газа: Упрощает требования к газоподводящей инфраструктуре.
• Возможность работы с внешним вентилятором (версия EB): Для приложений, где требуется большая гибкость или имеются специфические требования к подаче воздуха, доступны модели EB (External Blower).

Области Применения Горелок Maxon OVENPAK 400 (415):

Благодаря своим выдающимся характеристикам, горелки Maxon OVENPAK 400 (415) находят широкое применение в различных отраслях промышленности. Их способность обеспечивать равномерный и контролируемый нагрев при чистом сгорании делает их незаменимыми в следующих процессах:

• Нагрев воздуха в промышленных печах и сушилках: Это основное и наиболее распространенное применение. Горелки эффективно используются в печах для сушки покрытий, обжига керамики, сушки древесины, пищевых продуктов и многого другого.
• Окрасочные линии: Обеспечение точного температурного режима и чистоты теплоносителя критически важно для качества окраски. Горелки OVENPAK® идеально подходят для сушильных камер на линиях порошковой и жидкой окраски.
• Бумагоделательные и текстильные машины: В этих отраслях требуется равномерный нагрев больших объемов воздуха для сушки продукции.
• Пищевая промышленность: Применяются в хлебопекарных печах, обжарочных установках (например, для кофе), сушилках для зерна и других пищевых продуктов, где важна гигиеничность и отсутствие загрязнения продукта.
• Установки для дожигания вредных выбросов (Fume Incinerators): Эффективное и полное сгорание топлива при высоких температурах позволяет использовать эти горелки в системах очистки промышленных выбросов.
• Другие применения: Любые процессы, требующие прямого нагрева воздуха с высоким качеством сгорания и точным контролем температуры.

Особенности Эксплуатации и Технического Обслуживания:

Горелки Maxon OVENPAK® разработаны с учетом простоты обслуживания. Регулярный осмотр и обслуживание включают проверку состояния пилотной горелки, запального электрода, датчика пламени, а также чистоты вентилятора и воздушных каналов. Важно поддерживать правильное центрирование смесительного конуса относительно разгрузочной гильзы для обеспечения потока охлаждающего воздуха вдоль стенки гильзы и предотвращения ее перегрева. При необходимости регулировки, следует ослабить четыре контргайки, отцентрировать конус регулировочными винтами (затянув их от руки), а затем ослабить каждый винт на пол-оборота перед повторной фиксацией контргайками. Это обеспечивает необходимый зазор для теплового расширения конуса.

При использовании воздушных фильтров (опция), их необходимо регулярно осматривать и очищать или заменять для поддержания оптимального потока воздуха и защиты компонентов горелки.
