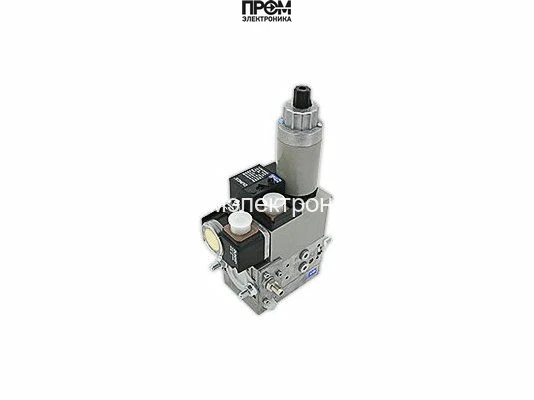

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 (арт. 226555) — это профессиональный модуль регулирования и газовой безопасности, предназначенный для эксплуатации в составе промышленных и коммунальных газовых горелок. Устройство объединяет в одном компактном корпусе ключевые элементы газовой линии, обеспечивая стабильную подачу газа, высокую точность регулирования и соответствие современным требованиям промышленной безопасности.

Модель относится к серии GasMultiBloc® MB-ZR(DLE) B01 и рассчитана на двухступенчатый режим работы, что делает её оптимальным решением для котельных установок, теплогенераторов, водогрейных и паровых котлов, а также технологических печей, где требуется плавный пуск и надёжный контроль параметров газа.

Газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 широко применяется в составе горелочного оборудования различных производителей. В зависимости от бренда горелки и комплектации данный клапан может поставляться под другими заводскими артикулами. На практике он полностью соответствует следующим номерам: 226555, 0089248, 231174, 9503574, 7815048, 132656, 13016729.

При подборе и замене важно ориентироваться не только на артикул, но и на точные технические параметры

Назначение и область применения

Газовый мультиблок MB-ZRDLE 412 B01 S20 применяется в системах с газами 1-го, 2-го и 3-го семейства (природный газ, сжиженный газ в газообразной фазе, нейтральные газы). Он используется как готовая газовая линия перед горелкой и выполняет сразу несколько критически важных функций:

• автоматическое перекрытие подачи газа;
• двухступенчатое регулирование расхода;
• стабилизация выходного давления;
• контроль минимального входного давления;
• фильтрация газовой среды.

Благодаря стандартным присоединительным размерам и универсальной конструкции мультиблок легко интегрируется в новые и модернизируемые газовые установки.

Конструкция и принцип работы

Внутри корпуса газового мультиблока Dungs MB-ZRDLE 412 B01 S20 размещены:

• два электромагнитных запорных клапана V1 и V2 класса A с совместным управлением;
• двухступенчатый клапан V2 с функцией плавного открытия;
• мембранный регулятор давления газа;
• реле минимального давления газа GW 150 A5;
• встроенный сменный фильтр тонкой очистки (синий).

Первый электромагнитный клапан открывается мгновенно, второй — с замедлением. Такая схема обеспечивает мягкий запуск горелки без гидроударов и резких скачков давления. Скорость открытия второй ступени и фаза быстрого подъёма могут настраиваться, что позволяет адаптировать работу мультиблока под конкретную горелку.

Регулятор давления поддерживает стабильные выходные параметры даже при колебаниях давления на входе, что положительно сказывается на устойчивости пламени и экономичности сжигания газа.

Фильтрация и безопасность

На входе газовой линии установлен штатный фильтрующий элемент, предназначенный для защиты клапанов и регулятора от механических примесей. Производитель рекомендует регулярно контролировать состояние фильтра и своевременно производить его замену, а также дополнительно устанавливать внешний фильтр перед горелочной рампой.

Реле давления газа предотвращает работу оборудования при недостаточном входном давлении, тем самым исключая нестабильное горение и аварийные ситуации.

Основные технические характеристики

• Режим эксплуатации: двухступенчатый
• Максимальное избыточное давление: 360 мбар
• Диапазон входного давления: от 15 до 360 мбар
• Диапазон выходного давления: от 4 до 20 мбар (исполнение S20)
• Электромагнитные клапаны: V1 и V2, класс A
• Управление клапанами: совместное
• Реле давления газа: GW 150 A5
• Встроенный фильтр: стандартный, синий
• Класс пылевлагозащиты: IP54
• Присоединение: резьбовые фланцы Rp 3/4", Rp 1", Rp 1 1/4"
• Рабочая температура:
  • от −15 до +70 °C (природный газ);
  • от 0 до +70 °C (сжиженный газ в газовой фазе)
• Масса: 7 кг

Монтаж и установка

Газовый мультиблок устанавливается в газовую линию при помощи резьбовых фланцев (поставляются отдельно). Допускается горизонтальное, вертикальное (катушками вверх) и промежуточное положение. Монтаж должен выполняться квалифицированным персоналом с обязательной проверкой герметичности и функциональности после установки.

Ключевые преимущества

• автоматическое двухступенчатое регулирование подачи газа;
• плавный и контролируемый пуск горелки;
• высокая пропускная способность благодаря двойному седлу клапана;
• точная настройка выходного давления;
• компактное исполнение и небольшой вес;
• надёжная защита от пыли и влаги (IP54);
• совместимость с дополнительными устройствами контроля;
• немецкое качество и длительный ресурс эксплуатации.

Где купить

Приобретать газовый мультиблок Dungs MB-ZRDLE 412 B01 S20 рекомендуется в компании Промэлектроника — надёжного поставщика промышленного газового оборудования. Компания обеспечивает профессиональную консультацию, оригинальную продукцию и техническую поддержку.

Контакт для заказа: sales@prom-elec.com

Покупка в Промэлектроника — это гарантия подлинности оборудования Dungs, корректного подбора и безопасной эксплуатации в составе вашей газовой установки.
