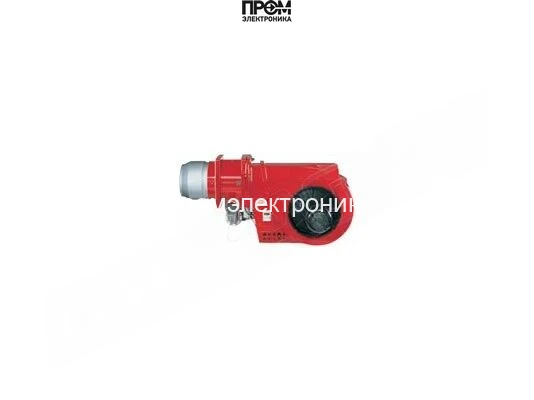

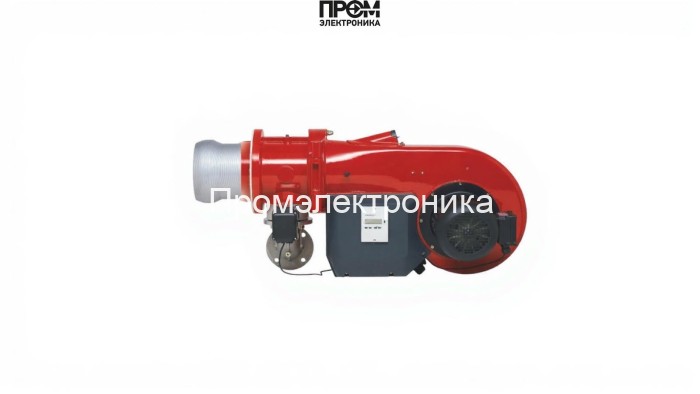

Газовая горелка Weishaupt WM-G20/2-A ZMI DN65

Газовая горелка Weishaupt WM‑G20/2‑A ZMI DN65 — промышленная модуляционная система горения, спроектированная для задач отопления и технологической теплотехники, требующих точного регулирования мощности и устойчивой работы в продолжительных циклах. Конструкция ориентирована на надёжность, простоту сервисного обслуживания и интеграцию в современные системы автоматизации.

Ключевые технические параметры

• Диапазон мощности: 58–2000 кВт (модуляция 1:20);
• Подключение: фланец DN65, длина пламенной трубы 266 мм;
• Электропитание: 220–230 В, электродвигатель 3400 Вт, потребляемая мощность ≈3600 Вт;
• Рабочие условия: противодавление −5…+10 мбар, температура эксплуатации −15…+40 °C;
• Уровень шума до 84 дБ, масса блока ≈97 кг.

Конструктивные узлы и составные детали

Горелка состоит из согласованного комплекса модулей, каждый из которых выполняет критическую функцию управления процессом горения и обеспечивает безопасность эксплуатации:

• Топливный насос — обеспечивает стабильную подачу газа при изменениях входного давления и поддерживает режим модуляции;
• Датчик пламени — быстро реагирует на состояние факела, передаёт сигнал в блок безопасности для исключения небезопасных режимов;
• Топочный автомат (цифровой менеджер горения) — центральный контроллер, реализующий алгоритмы модуляции, самодиагностики и обмен по шине CAN;
• Трансформатор розжига — генерирует высоковольтный импульс для инициации искры на электродах при запуске;
• Реле давления — контролирует давление в газовой магистрали и подаёт команду на блокировку при отклонениях;
• Форсунки и регулируемый смеситель газ/воздух — обеспечивают точную дозировку и оптимальное соотношение для эффективного сгорания;
• Сервопривод воздушной заслонки — обеспечивает синхронное изменение подачи воздуха в зависимости от требуемой мощности;
• Клапан(ы) — двухступенчатая запорная арматура класса A с контролем герметичности для исключения утечек;
• Электроды — рабочие элементы системы розжига и контроля искрового разряда для стабильного пуска.

Безопасность и обслуживание

• Двойной электромагнитный газовый клапан и контроль герметичности обеспечивают требуемый уровень безопасности по стандартам EN 676;
• Цифровой топочный автомат ведёт журнал ошибок, поддерживает удалённую диагностику и интеграцию с верхними уровнями автоматики;
• Доступ к узлам через съёмные панели упрощает замену форсунок, сервис привода и проверку датчиков;
• Рекомендованный регламент: ежемесячная визуальная проверка, ежегодная комплексная диагностика автоматики и арматуры.

Weishaupt WM‑G20/2‑A ZMI DN65 — оптимальное решение для промышленных котельных и теплогенераторов, где требуется высокая точность модуляции, снижение расхода топлива и интеграция в современные сетевые протоколы управления.
