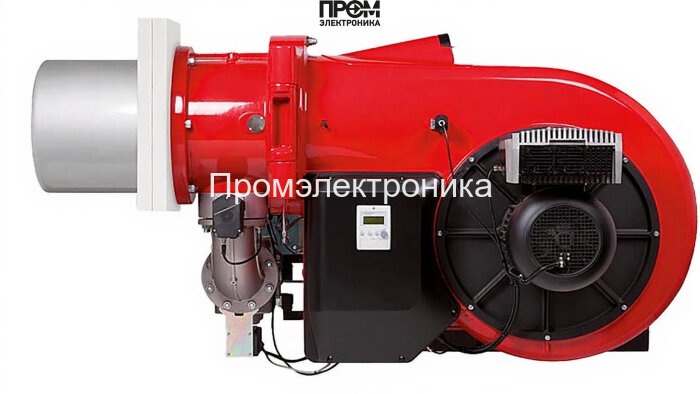

Газовая горелка Weishaupt WM-G 50/4-A (ZM-3LN), DN 100 — техническое описание и состав узлов

Данное техническое описание концентрируется на конструктивных решениях и эксплуатационных параметрах газовой горелки Weishaupt WM-G 50/4-A в исполнении ZM-3LN с фланцевым присоединением DN 100. Модель предназначена для промышленных паровых и водогрейных котлов с тепловой мощностью в диапазоне 1100–11000 кВт и обеспечивает стабильную работу при противодавлении до 26 мбар. Описаны ключевые узлы и рекомендации по технической эксплуатации с учётом современных требований к энергоэффективности и безопасности.

Ключевые технические параметры

• Модель: Weishaupt WM-G 50/4-A (исп. ZM-3LN)
• Диапазон мощности: 1100–11000 кВт
• Номинальный диаметр фланца: DN 100
• Длина пламенной трубы: 496 мм
• Электропитание: 220 / 380 В
• Противодавление: от -2 до 26 мбар
• Рабочая температура: -15 … +40 °C
• Вес: 470 кг; габариты: 213.2 x 133.5 x 107.8 см

Конструкция и составные узлы

Горелка выполнена по модульному принципу, что упрощает обслуживание и модернизацию. Ниже приведён исчерпывающий перечень основных деталей, обеспечивающих работоспособность и безопасность устройства:

• Топливный насос — обеспечивает стабилизацию подачи газа/топлива, совместим с системой регулирования мощности и противодавлением.
• Датчик пламени — электронный контроль наличия устойчивого горения с быстрым выключением при сбоях.
• Топочный автомат — контроллер управления циклом розжига, модуляцией и аварийными блокировками.
• Трансформатор розжига — генерирует повышенное напряжение для электродов, обеспечивая надёжный искровой розжиг.
• Реле давления — следит за противодавлением и подачей топлива, интегрируется в защитные цепи.
• Форсунки — формируют факел и обеспечивают оптимальное смешение топлива с воздухом на всех режимах мощности.
• Сервопривод — управляет дросселями и заслонками, обеспечивает точную модуляцию подачи воздуха и топлива.
• Клапан — запорная арматура с электромагнитным/пневматическим приводом для аварийного перекрытия подачи топлива.
• Электроды — рабочие элементы розжига и контроля искрового промежутка, выполнены с защитой от коррозии.

Эксплуатация и обслуживание

• Модульная конструкция упрощает доступ к головке сгорания, форсункам и узлам розжига для регулярной чистки и замены компонентов.
• Рекомендуется регламентное обслуживание каждые 3–6 месяцев в зависимости от режима работы и качества топлива: проверка состояния электродов, датчика пламени, реле давления и калибровка сервоприводов.
• При проектировании учитывать габариты и массу; монтаж на подготовленную платформу с учётом виброразвязки и заземления.

Заключение

Weishaupt WM-G 50/4-A (ZM-3LN) — промышленная газовая горелка с продуманной модульной компоновкой, рассчитанная на широкий диапазон мощностей и работу в условиях противодавления. Технический состав (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) обеспечивает безопасный розжиг, надёжный контроль пламени и точную модуляцию. При правильной установке и регулярном обслуживании горелка демонстрирует высокую экономичность и стабильность работы, соответствуя современным требованиям энергоэффективности и промышленной автоматизации.
