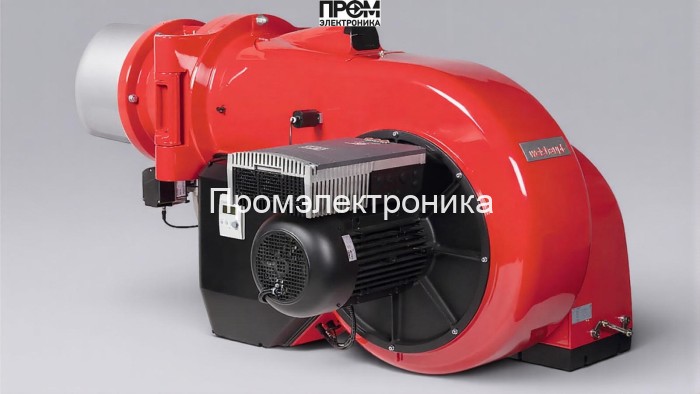

Газовая горелка Weishaupt WM-G 50/2-A, DN 100 — техническое описание и состав

Газовая горелка Weishaupt WM-G 50/2-A (DN 100) — промышленный модульный источник тепловой энергии с рабочим диапазоном мощности 1–11 МВт. Конструкция разработана для стабильной работы при давлении газа в рампе 56–181 мбар и противодавлении до 26 мбар, питается от сети 220/380 В. В описании приведены ключевые параметры и подробная разбивка по основным узлам, важным для проектирования, пуска и технического обслуживания.

Ключевые технические параметры

• Модель: Weishaupt WM-G 50/2-A, DN 100, исп. ZM-NR
• Мощность: 1–11 МВт
• Длина пламенной трубы: 457 мм
• Электропитание: 220 / 380 В
• Давление газа: 56–181 мбар (рампа)
• Противодавление: от −2 до 26 мбар
• Вес и габариты: 430 кг; 209.3×128.3×107.1 см
• Условия эксплуатации: −15 … +40 °C; уровень шума 93 дБ

Конструкция и составные элементы (важные узлы)

Горелка выполнена по модульной схеме для облегчения обслуживания и быстрой замены компонентов. В составе аппарата присутствуют следующие основные детали и блоки, влияющие на безопасность и точность управления горением:

• Топливный насос — обеспечивает стабильную подачу топлива и поддерживает необходимое давление в системе при изменениях расхода.
• Датчик пламени — обеспечивает непрерывный контроль наличия устойчивого факела, по результатам работы которого осуществляется блокировка розжига или аварийная остановка.
• Топочный автомат — программируемый блок управления логикой пуска, остановки, автопереключения режимов и защиты по ключевым каналам.
• Трансформатор розжига — высоковольтный модуль для искрового или ионизационного розжига, обеспечивающий надежное зажигание при широком диапазоне условий.
• Реле давления — контрольный элемент безопасности, предотвращающий работу при аномально низком или высоком давлении в рампе и сети.
• Форсунки — дозирующие элементы, формирующие факел и обеспечивающие требуемую атомизацию/распределение газа в пламенной трубе.
• Сервопривод — исполнительный механизм регулирования положения газового клапана и заслонок, реализующий пропорциональное управление подачей топлива.
• Клапан — запорный/регулирующий узел с быстродействующей электромагнитной или пневмомеханической частью для аварийного перекрытия подачи топлива.
• Электроды — рабочие элементы системы розжига и ионизации пламени, рассчитанные на длительный ресурс и быструю замену при техобслуживании.

Эксплуатация, техобслуживание и безопасность

• Рекомендуется проверять работоспособность датчика пламени и трансформатора розжига при каждом плановом пуске.
• Контролировать параметры давления на рампе и состояние реле давления перед началом смены.
• Осматривать форсунки, электроды и сервоприводы не реже одного раза в полугодие; при признаках деградации — заменять узлы.
• Проводить тесты топочного автомата и резервных защит после техобслуживания; фиксировать результаты в журнале.

Weishaupt WM-G 50/2-A — решение для промышленных и коммунально‑бытовых котельных, где важны точность регулирования, модульность и безопасность. При проектировании интеграции учитывайте DN 100, требования к противодавлению и габаритам, а также спецификации по электропитанию и уровню шума.
