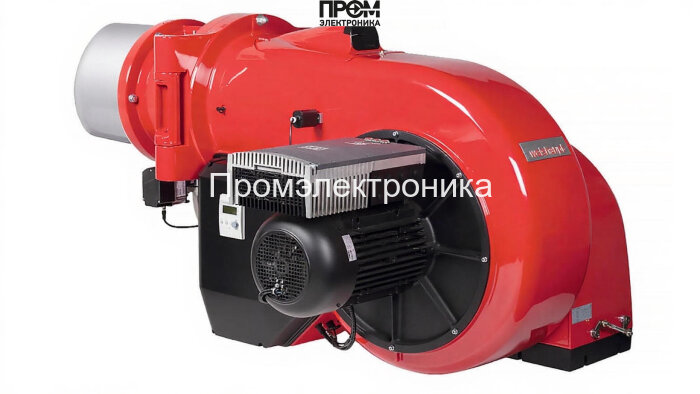

Газовая горелка Weishaupt WM-G 50/1-A, 2, исп. ZM‑NR — техническое описание и конструктивные узлы

Данное техническое описание предназначено для инженеров и проектировщиков котельных систем. Горелка Weishaupt WM‑G 50/1‑A, 2, исп. ZM‑NR — модульное устройство промышленного класса с диапазоном мощности 800–8000 кВт, спроектированное для надежной модуляции пламени при изменяющихся нагрузках и повышенных требованиях к безопасности и экономичности.

Конструкция и основные узлы

Конструкция горелки выполнена по модульному принципу: узлы смонтированы так, чтобы обеспечить быструю диагностику, замену и регламентное обслуживание. В состав базовой комплектации и конструктивных узлов входят:

• топливный насос — обеспечивает стабильную подачу газа и компенсацию перепадов рампового давления (200–295 мбар);
• датчик пламени — оптический/ронгрет-тип контроля для мгновенного отключения подачи топлива при эвакуации пламенного контура;
• топочный автомат — блок управления горением с режимами прогрессивной модуляции и встроенными алгоритмами защиты;
• трансформатор розжига — генерирует необходимое напряжение для электродов розжига при запуске и обеспечивает надежное воспламенение в широком диапазоне противодавлений;
• реле давления — контроль противодавления дымососа (поддержка −2…24 мбар) и аварийное выключение при недопустимых отклонениях;
• форсунки — головка сгорания включает сменные форсунки, адаптированные под заявленный диапазон мощности и тип газа;
• сервопривод — точное позиционирование заслонок и регулирующих клапанов для плавной модуляции мощности;
• клапан — газовые запорные и регулирующие клапаны рампы обеспечивают герметичное и управляемое перекрытие топлива;
• электроды — комплект электродов розжига и контроля искры, рассчитанный на длительную эксплуатацию в агрессивных условиях.

Функциональные характеристики и интеграция

Блок управления интегрирован с трансформатором розжига и датчиком пламени, обеспечивая последовательность операций: подача газа насосом и клапаном, инициирование искрового разряда электродами, подтверждение наличия стабильного пламени датчиком и переход в режим модуляции посредством сервопривода. Реле давления контролирует соответствие давлений в системе требованиям и запускает аварийные сценарии при отклонениях.

Эксплуатация и техническое обслуживание

• регламентные операции: проверка и очистка форсунок и пламенной трубы, тестирование датчика пламени и трансформатора розжига, контроль герметичности клапанов и состояния электродвигателя;
• рекомендуемый интервал ТО — не реже одного раза в год или по наработке согласно сервисной инструкции;
• при высоком уровне шума (95 дБ) предусмотреть шумозащитные меры и требования охраны труда;
• эксплуатация возможна при температуре от −15 до +40 °C, при низких температурах требуется обогрев критических узлов.

Горелка Weishaupt WM‑G 50/1‑A спроектирована для быстрой интеграции в автоматизированные системы котельных и ТЭЦ, обеспечивает точную модуляцию, высокую надежность компонентов и безопасность работы за счет комплексного взаимодействия топливного насоса, клапанов, блока управления, датчиков и исполнительных механизмов.
