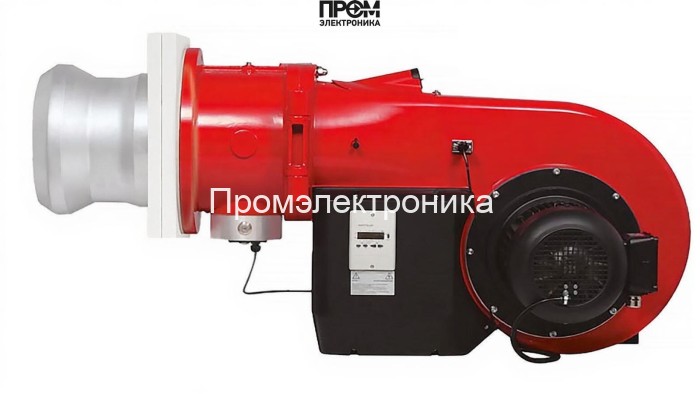

Газовая горелка Weishaupt WM-G 30/3-A, DN 65 — техническое описание и состав узлов

Weishaupt WM-G 30/3-A — промышленная газовая горелка для котлов мощностью 500–5000 кВт, выполненная в прогрессивном исполнении ZM-3LN. Документ составлен в техническом стиле с акцентом на ключевые параметры для проектирования и обслуживания: DN 65, пламенная труба 480 мм, электропитание 220/380 В, электродвигатель 19700 Вт, рабочая температура −15…+40 °C, давление рампы 39–177 мбар, противодавление −2…22 мбар.

Назначение и основные технические характеристики

• Назначение: промышленное сжигание газового топлива в паровых и водогрейных котлах, ТЭЦ и блочных котельных.
• Диапазон мощности: 500–5000 кВт — обеспечивает модуляцию и стабильную работу при переменной нагрузке.
• Физические параметры: DN 65, длина пламенной трубы 480 мм, масса 199 кг, габариты 164.6×106.8×73 см.
• Электропитание и потребление: 220/380 В, двигатель 19700 Вт, потребляемая мощность 145–255 Вт.
• Окружающая среда: рабочая температура от −15 до +40 °C, уровень шума 94 дБ.

Конструктивные узлы и комплектующие

Ниже перечислены основные детали горелки с кратким техническим описанием их функций и взаимодействий в системе.

• Топливный насос — обеспечивает стабильную подачу газа в рампу и форсунки при заданном давлении; должен соответствовать диапазону 39–177 мбар.
• Датчик пламени — контактный/оптический модуль контроля наличия горения; интегрируется с аварийной автомикой для немедленного отключения подачи при отсутствии пламени.
• Топочный автомат — управляющий контроллер, реализующий последовательность розжига, поддержания и остановки горелки; обеспечивает логику модуляции и безопасности.
• Трансформатор розжига — высоковольтный источник для электродов розжига; рассчитан на надежный воспламенитель при условиях влажности и отрицательных температур.
• Реле давления — монитор давления в газовой рампе и системе подачи; при выходе параметров за пределы допуска блокирует подачу топлива.
• Форсунки — газораспределительные элементы в голове сгорания; обеспечивают требуемую геометрию факела и оптимальное смешение с воздухом.
• Сервопривод — механический привод заслонок и клапанов модуляции; обеспечивает точную регулировку подачи газа и воздуха для поддержания коэффициента избытка воздуха.
• Клапан — запорный и предохранительный элемент подачи топлива; выполнен с учетом быстрого перекрытия при срабатывании автоматики безопасности.
• Электроды — зонт розжига и заземление системы; конструкция обеспечивает повторяемый и стабильный поджиг при минимальных энергозатратах.

Монтаж, регулировка и обслуживание

• Монтаж выполнять согласно инструкциям производителя с привлечением сертифицированной сервисной организации.
• При пусконаладке проверять давление рампы, состояние форсунок и корректную работу датчика пламени и реле давления.
• Профилактика: ежемесячная визуальная проверка, квартальная проверка автоматики и датчиков, ежегодная ревизия топочной головы и электродвигателя.
• Учитывать акустику (94 дБ) при проектировании помещений и обеспечивать доступ для обслуживания узлов: трансформатора розжига, сервопривода и клапанов.

SEO-ориентированное резюме

Газовая горелка Weishaupt WM-G 30/3-A (DN 65) — оптимальное решение для промышленных котельных и ТЭЦ по сочетанию мощности 500–5000 кВт, точной модуляции и набора критически важных узлов: топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды. Техническое исполнение ZM-3LN, немецкое качество и возможность интеграции в существующие системы делают модель предпочтительной при проектировании энергоэффективных теплопунктов.
