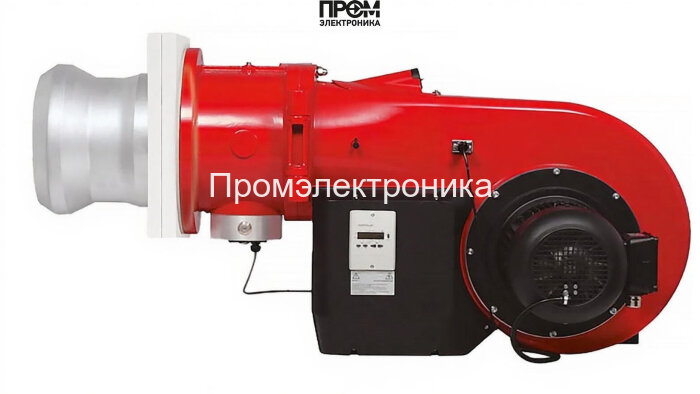

Газовая горелка Weishaupt WM-G 30/3-A (исп. ZM-LN) — техническое описание и состав

Данный документ представляет компактное техническое описание газовой горелки Weishaupt WM-G 30/3-A (исполнение ZM-LN). Решение разработано для промышленного и коммунального применения с диапазоном мощности 600–5400 кВт и предназначено для надёжной длительной эксплуатации при динамическом регулировании подачи топлива и воздуха. Описание ориентировано на специалистов по монтажу, пусконаладке и эксплуатации котельного оборудования; акцент сделан на конструктивных узлах, составе горелки и эксплуатационно-технических параметрах.

Конструктивные элементы и основные компоненты

Горелка представляет собой модульную сборку с легко обслуживаемыми узлами. В состав входят следующие ключевые детали:

• топливный насос — обеспечивает стабилизированную подачу газа к рампе и форсункам при заданном давлении;
• датчик пламени — оптический/ионный сенсор для контроля наличия горения и быстрого перехода в режим аварийной блокировки;
• топочный автомат — программируемый блок управления, реализующий логики модуляции и защитные алгоритмы;
• трансформатор розжига — высоковольтный источник для электрического поджига через электроды;
• реле давления — контролирует давление в рампе и исключает работу при аварийных отклонениях;
• форсунки — формируют факел в пламенной трубе, обеспечивают оптимальную смесь газа и воздуха;
• серво-привод (сервопривод) — механизм точного управления дросселированием воздуха и газа при модулировании;
• клапан (включая запорные и предохранительные клапаны) — обеспечивает газовую безопасность и быстрое перекрытие;
• электроды — парные электроды для надежного поджига и стабилизации ионизационной обратной связи.

Технические параметры (обзор)

• мощность: 600–5400 кВт;
• длина пламенной трубы: 420 мм;
• электропитание: 220/380 В;
• давление рампы: 49–275 мбар; противодавление: −2…18 мбар;
• электродвигатель привода: 14–15,5 кВт; вес: 179 кг.

Эксплуатация, безопасность и обслуживание

• пусконаладочные работы должны выполняться сертифицированным персоналом по регламенту производителя;
• регулярная проверка датчика пламени, реле давления и герметичности газовой рампы — ключ к безопасной эксплуатации;
• замена электродов и проверка трансформатора розжига — в рамках планового ТО; сервисный доступ к форсункам и сервоприводам реализован без демонтажа корпуса;
• топочный автомат интегрируется с системой диспетчеризации и обеспечивает аварийное отключение при срабатывании защитных элементов (датчик пламени, реле давления, клапаны).

Вывод

Weishaupt WM-G 30/3-A (ZM-LN) — промышленная прогрессивная газовая горелка, спроектированная для точного модулирования и безопасной длительной эксплуатации. Модульная конструкция, включая топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан и электроды, обеспечивает простоту обслуживания и высокую надёжность в рабочих диапазонах 600–5400 кВт. Решение соответствует современным требованиям по энергоэффективности и экологичности, рекомендуется для котельных, промышленных термических установок и модернизации существующих агрегатов.
