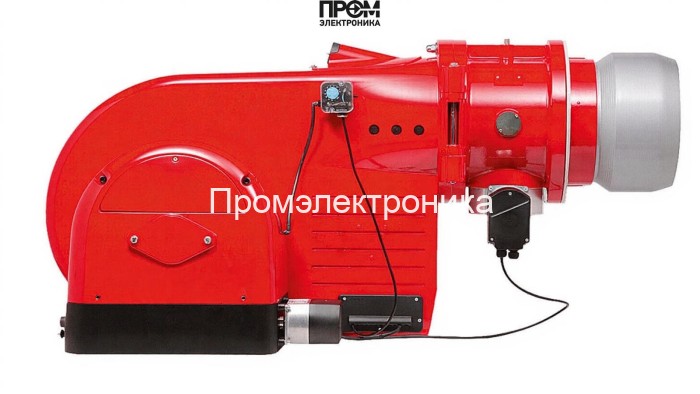

Газовая горелка Weishaupt WM-G 30/2-A, DN 80 — техническое описание и состав

Техническая документация по модели Weishaupt WM-G 30/2-A (исп. ZM-3LN), DN 80. Описание ориентировано на инженеров по пуско-наладке, сервисные службы и отделы закупок. Горелка предназначена для промышленных котлов и технологических печей с диапазоном мощности 500–4500 кВт и рассчитана на работу в жёстких эксплуатационных условиях при температуре от −15 до +40 °C.

Ключевые параметры

• Тип топлива: газовая
• Диапазон мощности: 500–4500 кВт
• Номинальный диаметр: DN 80, длина пламенной трубы 480 мм
• Электропитание: 220 / 380 В; электродвигатель 15500 Вт
• Потребляемая мощность автоматики: 65–370 Вт; уровень шума 91 дБ
• Рабочее давление рампы: 29–99 мбар; допустимое противодавление: −2…20 мбар
• Габариты 156 × 94.6 × 73 см, масса 184 кг

Конструктивные узлы и назначение ключевых компонентов

Конструкция выполнена с модульным подходом для быстрого обслуживания и замены узлов. В состав горелочного комплекса входят следующие элементы и их функциональные назначения:

• Топливный насос — обеспечивает стабильную подачу газовой или газо-воздушной смеси к форсункам при заданном давлении рампы;
• Датчик пламени — контролирует наличие стабильного факела, сигнализирует системам безопасности о погасании;
• Топочный автомат — центральный блок управления последовательностью розжига, контроля давления и защиты при аварийных состояниях;
• Трансформатор розжига — формирует искру на электроды для инициирования стабильного воспламенения;
• Реле давления — выполняет контроль и аварийную блокировку при выходе давления газа за пределы заданных значений;
• Форсунки — узлы распределения и тонкой регулировки факела, обеспечивают оптимальное смешение топлива с воздухом;
• Сервопривод — регулирует положение клапанов и заслонок, обеспечивает плавное изменение нагрузки в диапазоне 500–4500 кВт;
• Клапан — запорный элемент газовой магистрали с быстрым срабатыванием при срабатывании автоматики безопасности;
• Электроды — элементы розжига и контроля искрообразования, выполнены в формате, допускающем оперативную замену при техническом обслуживании.

Эксплуатационные рекомендации

• Проверять соответствие давления рампы 29–99 мбар и допускаемого противодавления −2…20 мбар перед запуском.
• Регулярно инспектировать голову сгорания и форсунки на предмет нагара и износа; заменять электроды и форсунки по регламенту.
• Контролировать работоспособность датчика пламени, трансформатора розжига и топочного автомата при каждом плановом обслуживании.
• Проводить виброконтроль и проверку подшипников электродвигателя 15500 Вт при превышении уровней шума.

Модель Weishaupt WM-G 30/2-A — оптимальное техническое решение для котельных и технологических установок, где требуются высокая надёжность, модульность обслуживания и точная автоматика розжига и безопасности.
