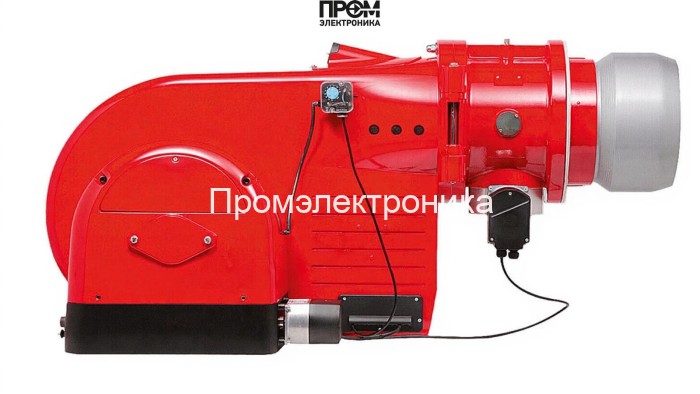

Газовая горелка Weishaupt WM-G 30/1-A, 1 1/2, исп. ZM-LN — техническое описание и состав узлов

Техническое описание предназначено для инженеров и ответственных за эксплуатацию котельных. Weishaupt WM-G 30/1-A — промышленная газовая горелка прогрессивного исполнения ZM-LN, оптимизированная под модуляционную работу и интеграцию в современные системы АСУ ТП. В тексте выделены ключевые узлы, их функции и требования к обслуживанию с учётом задач по снижению выбросов, повышению КПД и гарантированию безопасности при работе в диапазоне 350–3100 кВт.

Ключевые функциональные узлы и их назначение

• Топливный насос: обеспечивает стабильную подачу газа к рампе при изменениях давления в сети; допускает работу в условиях переменного давления 70–248 мбар; выполнен для длительной непрерывной эксплуатации.
• Датчик пламени: фиксирует наличие и характеристики пламени в реальном времени; интегрируется с блоком безопасности и автоматически инициирует аварийную остановку при потухании.
• Топочный автомат (блок управления): реализует алгоритмы модуляции, последовательность розжига и остановки, защиту по давлению и температуре; поддерживает интерфейсы для передачи данных в локальную SCADA/АСУ ТП.
• Трансформатор розжига: формирует высоковольтный импульс для электрода(ов); надежная и защищённая конструкция обеспечивает стабильный розжиг при влажной среде и пульсациях напряжения 220/380 В.
• Реле давления: контролирует положения давления на рампе и противодавление в топке (от -2 до 14 мбар); используется для блокировок при выходе параметров за безопасный диапазон.
• Форсунки: обеспечивают распределение газовоздушной смеси по пламенной трубе; конструкция форсунок рассчитана на минимизацию локального обгорания и равномерное горение по длине пламенной трубы 404 мм.
• Сервопривод: управляет заслонками и клапанами модуляции воздуха/газа; обеспечивает точность позиционирования для поддержания λ = const и снижение избыточного расхода топлива.
• Клапан: запорный и предохранительный клапаны на газовой рампе выполнены с высокой износостойкостью и быстрым временем срабатывания для исключения утечек и аварий.
• Электроды: используются для непрерывного контроля вспышки и стабильности искры; материал и зазоры подобраны для обеспечения долговременной работы при циклических пусках и остановах.

Эксплуатационные характеристики и рекомендации

• Интеграция с АСУ ТП: рекомендуем подключение сигналов состояния датчиков и блоков в локальную систему мониторинга для анализа трендов расхода топлива и выбросов.
• Обслуживание: плановое ТО — проверка электродов, трансформатора розжига и состояния форсунок не реже одного раза в год; замена уплотнений и проверка реле давления при каждом сервисе.
• Безопасность: перед вводом в эксплуатацию требуется пусконаладочная наладка сертифицированными специалистами с проверкой блокировок по датчику пламени и реле давления.

Преимущества конструкции

• Модульность и доступ к узлам облегчают диагностику и сокращают время простоя.
• Прогрессивная модуляция ZM-LN снижает расход топлива и уменьшает выбросы при переходных режимах.
• Совместимость с промышленными котловыми установками средней и крупной мощности, возможность работы при противодавлении до 14 мбар.

Данное описание служит технической базой для планирования монтажных работ, технического обслуживания и интеграции горелки Weishaupt WM-G 30/1-A в систему управления котельной с учетом требований энергоэффективности и современных норм по эмиссиям на 2026 год.
