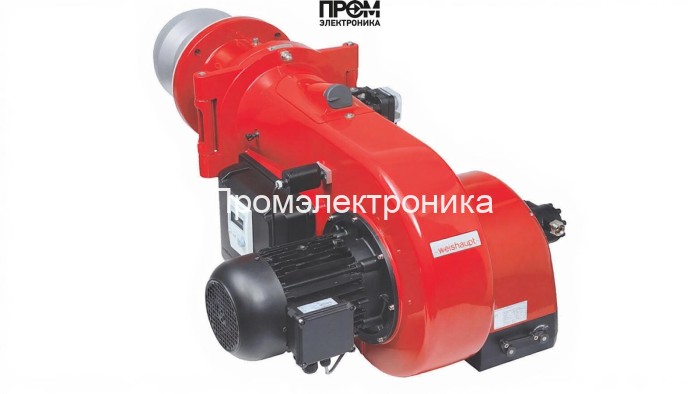

Газовая горелка Weishaupt WM-G 20/3-A, DN 65 — техническое описание

Weishaupt WM-G 20/3-A (DN 65, исполнение ZM-3LN) — промышленная газовая горелка с прогрессивным управлением, разработанная для стабильного и экономичного теплообеспечения в котельных и технологических линиях. Модель рассчитана на диапазон мощности 350–2000 кВт и обеспечивает точную модуляцию пламени при переменных нагрузках. Конструкция выполнена по модульному принципу, что сокращает время монтажа и упрощает сервисное обслуживание на объекте.

Ключевые технические характеристики

• Тип топлива: газовая
• Диапазон мощности: 350–2000 кВт
• Номинальный диаметр: DN 65
• Длина пламенной трубы: 320 мм
• Электропитание: 220 В / 380 В
• Электродвигатель: 4500 Вт
• Давление газовой рампы: 17–45 мбар
• Противодавление: от −2 до 12 мбар
• Рабочая температура: −15…+40 °C
• Уровень шума: 85 дБ
• Габариты и масса: 133×75×57.3 см, 100 кг

Основные узлы и составные детали

• Топливный насос — обеспечивает стабильную подачу газа в рампу и сохраняет требуемое давление при изменении расхода; выполнен для длительной работы в промышленном режиме.
• Датчик пламени — контролирует наличие и стабильность пламени, обеспечивает безопасное отключение при его пропадании; применяются быстродействующие оптические или ионизационные сенсоры.
• Топочный автомат — электронный блок управления последовательностью розжига, самодиагностики и защиты; реализует прогрессивную модуляцию и интерфейсы для интеграции в АСУ ТП.
• Трансформатор розжига — формирует высоковольтные импульсы для искрового воспламенения смеси; рассчитан на частые циклы включения без снижения ресурса.
• Реле давления — контролирует подачу газа и защиту по давлению в рампе; обеспечивает блокировку при выходе параметров за допустимые пределы.
• Форсунки — аэрозольно-газовые распылители, оптимизированные по геометрии для равномерного распределения смеси в пламенной трубе; доступны исполнением для различных типов газа.
• Сервопривод — исполнительный механизм регулирования расхода и положения заслонок, обеспечивает прецизионную модуляцию мощности и плавность переключений.
• Клапан — запорные и регуляционные элементы с проточным профилем, отвечают за герметичность и скорость срабатывания при аварийных ситуациях.
• Электроды — питают розжиг и участвуют в контроле искрообразования; применяются износостойкие материалы для увеличения межремонтного интервала.

Преимущества и эксплуатационные особенности

• Высокая энергоотдача в широком диапазоне мощностей и экономная работа за счёт точной модуляции.
• Модульная архитектура упрощает замену отдельных узлов (насос, блок автоматики, форсунки, сервопривод).
• Современные средства диагностики в топочном автомате снижают время простоя и облегчают обслуживание.
• Совместимость с промышленными котлами и системами управления; адаптация под требования АСУ ТП на объекте.

Монтаж, пуско-наладка и обслуживание

• Установка должна производиться квалифицированными специалистами в соответствии с паспортом и нормативами.
• Проверять давление в рампе (17–45 мбар), герметичность соединений и корректность работы реле давления перед пуском.
• Периодическая проверка состояния датчика пламени, электрода и трансформатора розжига — критична для безопасности.
• Регламентное обслуживание: чистка форсунок и пламенной трубы, проверка уплотнений и подшипников электродвигателя.

Техническое решение Weishaupt WM-G 20/3-A обеспечивает надёжную и эффективную работу в современных теплотехнических схемах; правильный подбор и регулярное техническое обслуживание ключевых узлов (топливный насос, датчик пламени, топочный автомат, трансформатор розжига, реле давления, форсунки, сервопривод, клапан, электроды) продлевают срок службы и повышают общую энергоэффективность системы.
